Подготовка автомобиля для приблизительной регулировки света фар
1. Топливный бак должен быть полным. В противном случае положите балласт в багажник (при наполовину заполненном баке — около 30 кг).
2. За рулем должен находиться помощник (в противном случае используйте балласт весом 75 кг).
3. Давление в шинах должно соответствовать норме.

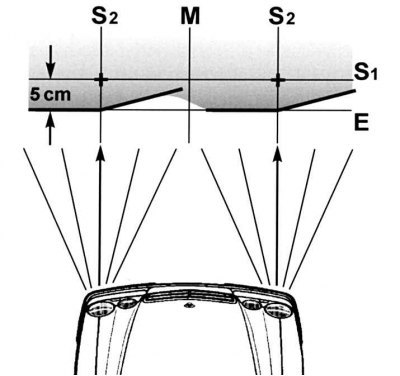

Рис. 9.22. Регулировка пучка света фар
4. Установите автомобиль напротив стены. Расстояние от стены до автомобиля должно составлять ровно 5 м (рис. 9.22).
5. Сильно нажмите на передок автомобиля, чтобы передняя подвеска установилась в исходное положение.
Последовательность работ
1. Измерьте расстояние от пола до центральной точки обеих фар. Значение отложите на стене и проведите линию S1.
2. В пяти сантиметрах под ней проведите на стене параллельную линию Е. Это отклонение ближнего света при удалении 5 м.
3. Глядя через заднее стекло вперед, попросите помощника точно по центру автомобиля провести вертикальную линию М.
4. Измерьте (слева и справа) расстояние между серединой автомобиля и центральной точкой фар. Эти значения отложите на вспомогательной линии S1 (влево и вправо от точки пересечения линий М и S1) и отметьте установочным крестом S2.
5. Точно в 5 см под этими крестами должны при регулировке находиться моменты излома ближнего света на регулировочной линии Е.
6. Если автомобиль оборудован противотуманными фарами, для их регулировки следует по аналогичному принципу провести вспомогательную линию с установочными крестами (центральная точка противотуманных фар).
