Последовательность работ
1. При необходимости замены предохранителя можно воспользоваться пластиковым пинцетом, который входит в комплект штатного инструмента.
2. Выньте пинцетом перегоревший предохранитель из контактов.
3. Новый предохранитель того же номинала вставьте в контакты. Следите за надежностью контакта.
4. Если новый предохранитель сразу же перегорит, выясните по табл. 9.1, не был ли установлен предохранитель меньшего номинала, чем требуется.
5. Если все правильно, определите по таблице подключенный в цепь электроприбор и проверьте его отдельно. При необходимости воспользуйтесь соответствующей электросхемой.
Замена предохранителя
1. Если сразу после замены перегорает вновь установленный предохранитель, проверьте соответствующую цепь.
2. Ни в коем случае не заменяйте предохранители отрезком проволоки, скрепкой или прочими «жучками». Это чревато серьезными повреждениями системы электрооборудования.
3. В автомобиле всегда должен быть комплект запасных предохранителей (см. табл. 9.1).

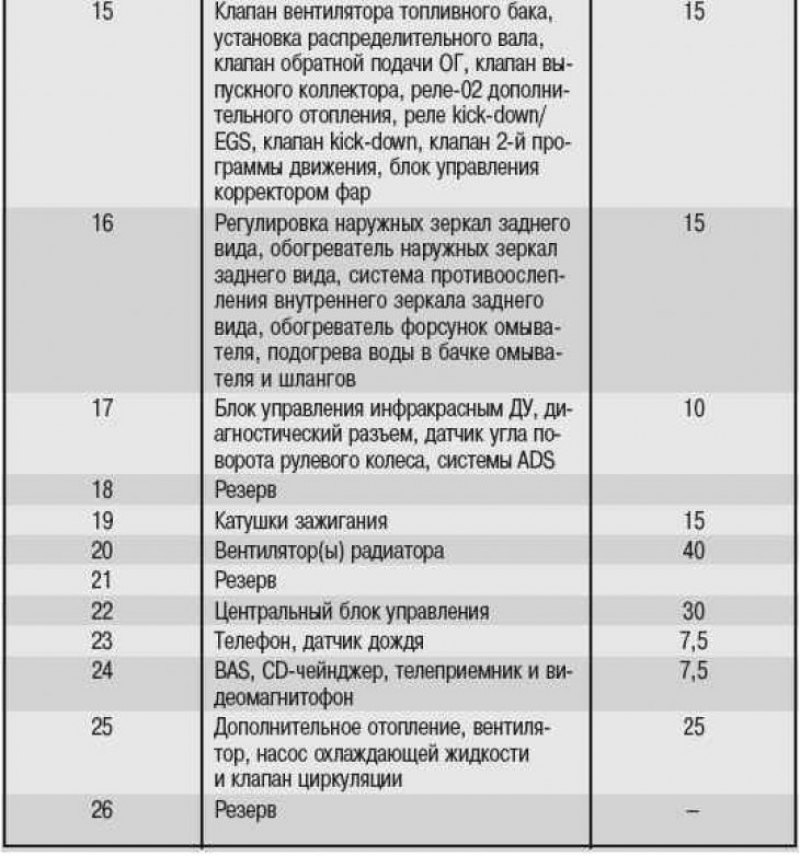

Таблица 9.1. Монтажный блок реле и предохранителей в моторном отсеке
Блок предохранителей модуля освещения

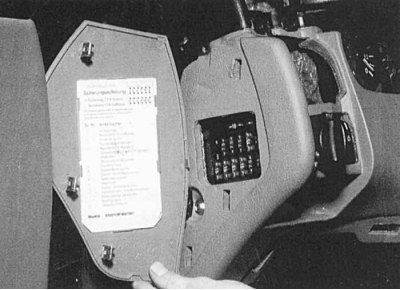

Рис. 9.39. С левой стороны передней панели рядом с переключателем света установлен блок предохранителей, отвечающий за приборы наружного освещения. Крышку можно снять с помощью отвертки
Статья перепечатана отсюда Autoinstruction
Показан на рис. 9.39.
Входящие в блок предохранители представлены в табл. 9.2.

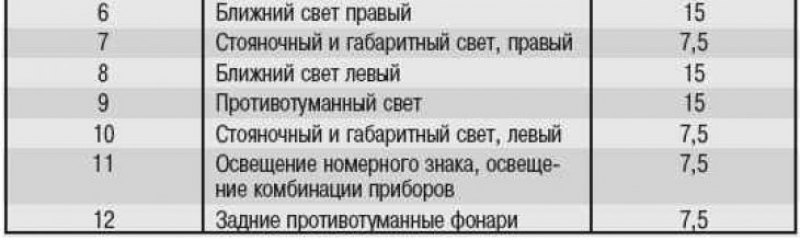

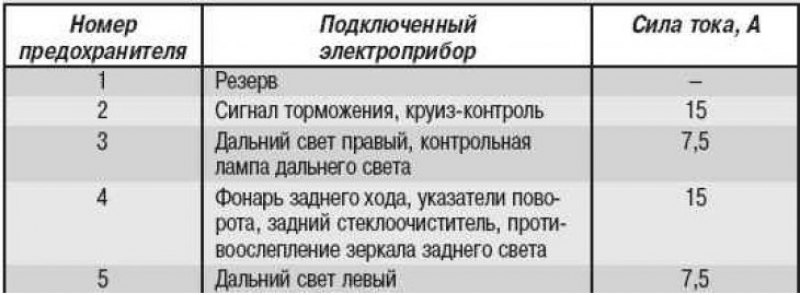

Таблица 9.2. Предохранители приборов освещения
Блок предохранителей в отсеке аккумуляторной батареи

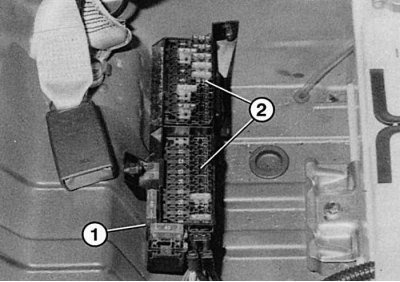

Рис. 9.40. Прочие блоки предохранителей (2), включая предохранители перегрузки (1), находятся под задним сиденьем рядом с аккумуляторной батареей
Показан на рис. 9.40.
Входящие в блок предохранители представлены в табл. 9.3.

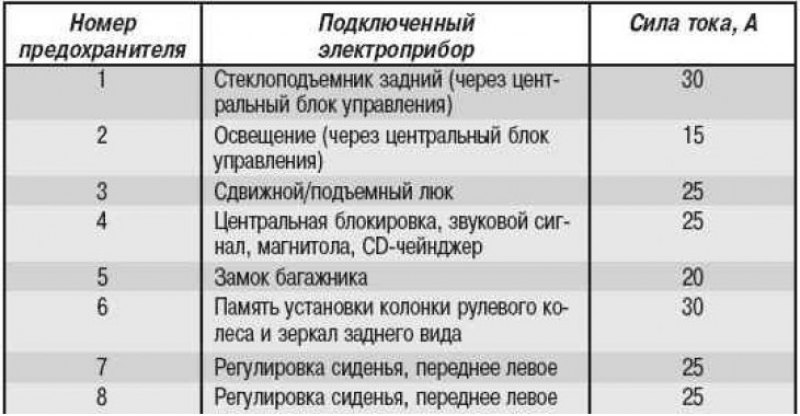

Таблица 9.3. Предохранители блока, расположенного в моторном отсеке аккумуляторной батареи
