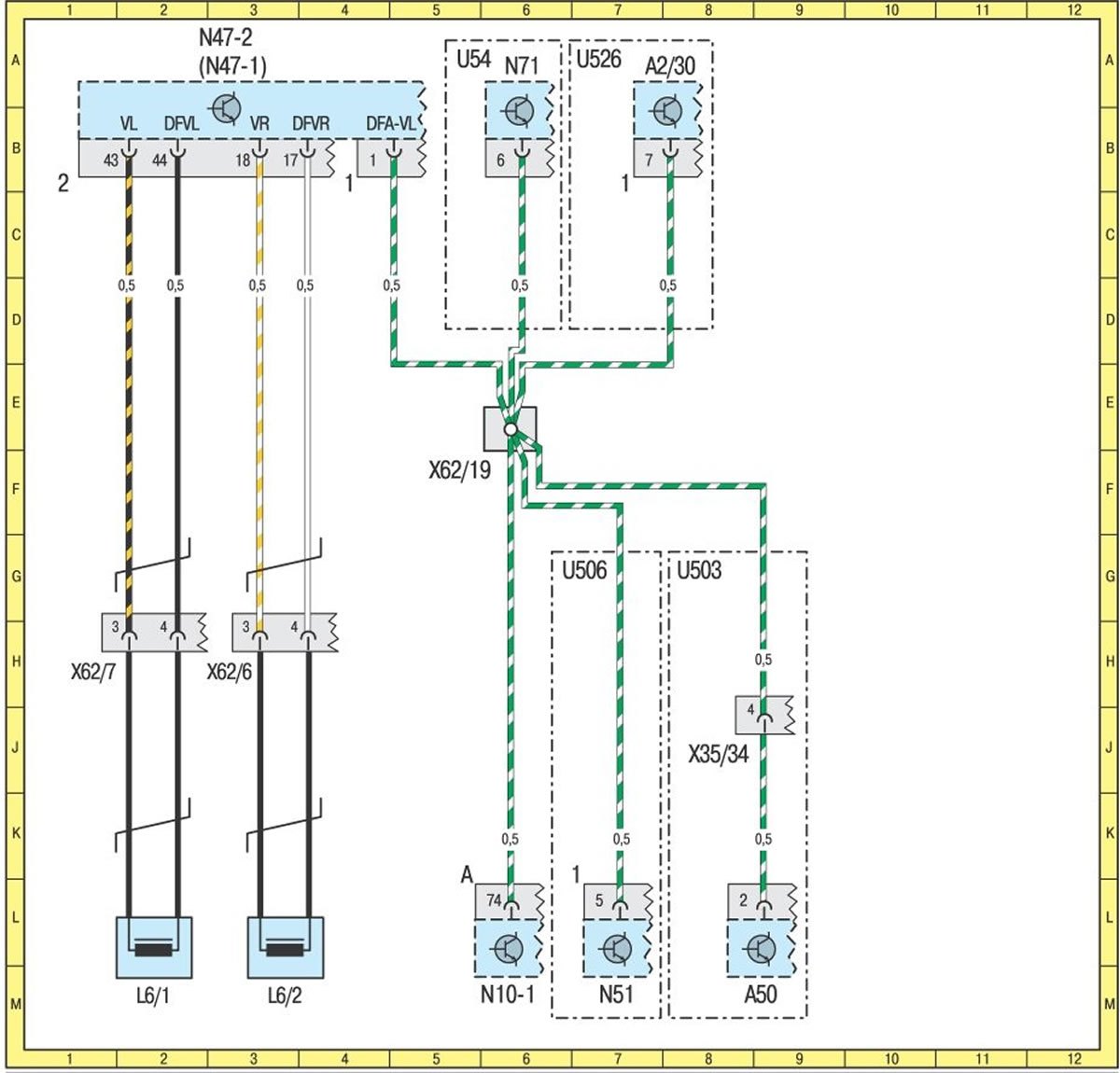

Схема 2. Сигнал скорости движения передней оси (двигатели 104, 111, 602, 604, 605, 606) (Mercedes E-Class W210)

0

Сигнал скорости движения передней оси (GES) (двигатели 104, 111, 602, 604, 605, 606)

Общее описание электрических схем смотрите здесь →

Условные обозначения на электрических схемах смотрите здесь →
