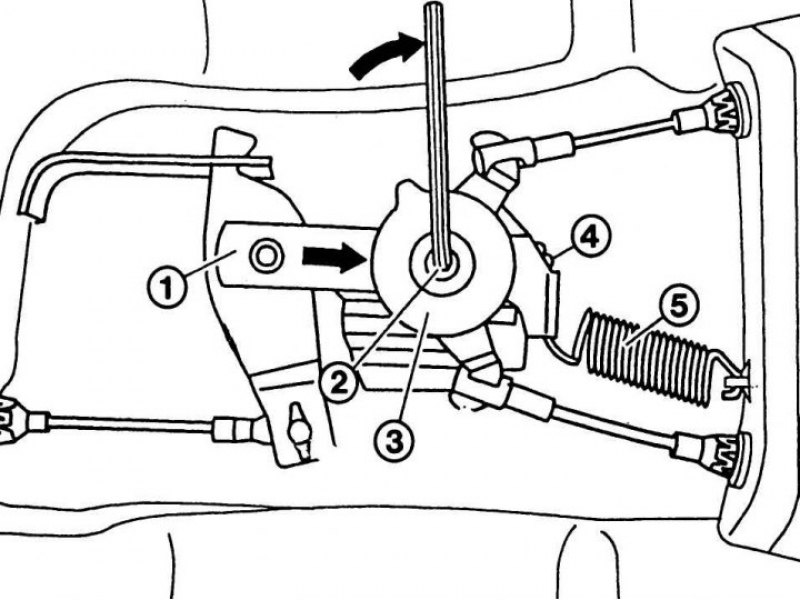

Рис. 8.27. Преднатяжение автоматического уравнителя тросов и его ослабление: 1 – уравнитель тормозных тросов; 2 – фиксирующий палец; 3 – эксцентрик; 4 – пружина; 5 – возвратная пружина уравнителя. Стрелки указывают направление преднатяжения. Для ослабления выведите пружину из зацепления
Для замены тормозных тросов или тормозных колодок необходимо сначала выполнить преднатяжение автоматического уравнителя тросов, а затем его ослабление (стрелки, рис. 8.27). Корродированный или с трудом перемещающийся может стать причиной неравномерного действия стояночного тормоза. На старом автомобиле рекомендуется заменять задние тормозные тросы в паре.
Последовательность работ
1. Поднимите и зафиксируйте автомобиль, снимите заднее колесо.
2. Снимите тормозной диск заднего колеса.
3. Снимите подушку заднего сиденья.
4. Удалите в центре защитную крышку над автоматическим уравнителем.
5. Создайте предварительное натяжение уравнителя, для чего вставьте торцовый шестигранный ключ в его центр и поверните примерно на пол-оборота вправо (см. рис. 12.27). При этом одновременно нажмите вниз, чтобы фиксатор эксцентрика 3 защелкнулся пружиной 4. Затем зацепление снова освободите с помощью отвертки.
6. Выведите из зацепления возвратную пружину 5.
7. Снимите передний трос 5 (см. рис. 12.25) с рычага и освободите рычаг.
8. Снимите задние тросы 1 и 3 с рычага, открепите и вдвиньте в выходные отверстия.
9. Освободите каждый трос от рычага привода колодок в тормозном механизме задних колес. Для этого снимите фиксатор.
10. Отверните самофиксирующийся болт с внутренней стороны. Снимите трос.
11. После обратной сборки ослабьте натяжение автоматического уравнителя и отрегулируйте стояночный тормоз.
