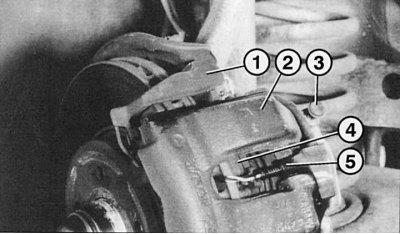

Рис. 8.11. Тормозной механизм передних колес с вентилируемыми дисками: 1 – кронштейн; 2 – скоба суппорта; 3 – штуцер для прокачки с защитной крышкой; 4 – внутренняя колодка; 5 – подключение датчика износа колодок
Для этой операции необходимо снять колеса. На передних колесах установлены вентилируемые тормозные диски, которые благодаря такой конструкции хорошо отводят тепло от трения (рис. 8.11). На задних колесах установлены сплошные диски (без вентиляционных отверстий). При проверке колодок всегда следует осматривать и тормозные диски, хотя бы при замене колодок. Диски с царапинами, канавками от износа, помимо ухудшения тормозных характеристик, приводят к повышенному износу колодок.
Последовательность работ
1. Сизый цвет диска не является признаком неисправности.
2. Обратите внимание на риски и следы износа на диске. Они появляются от грязи или слишком изношенных колодок. Если глубина рисок больше 0,5 мм, необходима замена диска. Вентилируемые диски с нитевидными царапинами длиной до 25 мм можно не заменять. Однако при их увеличении требуется замена.
3. Проверьте биение диска — он не должен задевать за колодки при их легком сведении.

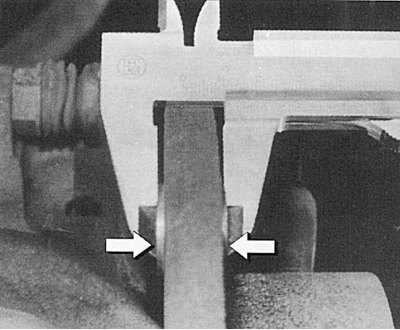

Рис. 8.12. Измерение толщины диска с помощью двух монет (стрелки)
4. Проверьте толщину диска в нескольких местах. Измерять лучше всего штангенциркулем, предварительно установив под его губки на диск две монеты (рис. 8.12) – при изношенном диске замеры будут более точными. Не забудьте вычесть толщину монет из полученного результата.
5. Тормозные диски нельзя обрабатывать.
6. Изношенные диски всегда следует заменять в паре.
Размеры тормозных дисков
Размеры тормозных дисков для автомобилей с дизельными двигателями представлены в табл. 8.1.
(Материал опубликован ранее на: autoinstruction)
Таблица 8.1. Размеры тормозных дисков автомобилей с дизельными двигателями
Размеры тормозных дисков для автомобилей с бензиновыми двигателями представлены в табл. 8.2.
Таблица 8.2. Размеры тормозных дисков автомобилей с бензиновыми двигателями
Рекомендации по обслуживанию и ремонту тормозной системы
1. Если вы где-либо вскрываете замкнутую гидравлическую систему тормозов, рабочая жидкость будет вытекать. Это мешает работе, а затем потребуется доливка тормозной жидкости. Избежать этого можно следующим образом: перед началом работы сначала откройте штуцер для прокачки тормозного механизма соответствующего колеса. Нажмите на педаль тормоза и удерживайте ее. Для этого можно использовать деревянную палку соответствующей длины, которую следует зажать между педалью и водительским сиденьем. Поршни в главном цилиндре в этом положении перекрывают отверстия подачи тормозной жидкости, поэтому она не вытекает.
2. При ремонте суппортов или поршней тормозных цилиндров ни в коем случае нельзя применять для смазки масло или другое вещество. Тормозная жидкость не должна вступать в контакт с ними. Кроме того, смазка станет более жидкой при нагревании и может попасть на рабочие поверхности тормозного механизма. Необходимы специальные смазочные материалы, которые, как правило, есть в комплекте к запасным частям. При установке поршня в тормозной цилиндр, например, используется специальная паста для тормозного цилиндра (от ATE). Это вещество также наносится на внутреннюю сторону нового защитного пыльника.
3. Тормозной суппорт, который во время разборки был полностью освобожден от тормозной жидкости, может доставить определенные трудности во время прокачки системы. Даже при многократном нажатии на педаль тормоза жидкость может не поступать в него. В этом случае действуйте следующим образом: после установки суппорта верхний конец тормозного шланга не закрепляйте на трубопроводе тормозной системы. Через открытый штуцер для прокачки закачивайте тормозную жидкость до тех пор, пока она не начнет вытекать из верхнего конца тормозного шланга. После этого закрепите тормозной шланг и заверните штуцер для прокачки. После этого прокачайте систему. Для закачивания тормозной жидкости используйте новую пластиковую тару, наполненную тормозной жидкостью и соединенную через прозрачный шланг со штуцером для прокачки. При этом необходимо поднять тару и закачивать в тормозной механизм тормозную жидкость без пузырьков воздуха.
4. Соблюдайте осторожность при обращении с тормозной жидкостью. Она агрессивна по отношению к лакокрасочным покрытиям и очень ядовита. Не допускайте ее попадания в рот или на открытые раны.
5. Тормозную жидкость, слитую из системы, нельзя использовать повторно. Не используйте жидкость из тары, которая долгое время находилась незакрытой. Использованную тормозную жидкость необходимо соответствующим образом утилизировать.
6. После работ с гидроприводом тормозов проверьте давление: для этого несколько раз сильно нажмите на педаль тормоза. Затем при работающем двигателе еще раз сильно нажмите на педаль (200–300 Н). Давление в системе должно сохраняться, т.е. сопротивление педали не должно уменьшаться.
7. Резиновые детали тормозной системы, на которые попало масло, подлежат замене.
Внимание! После завершения работ несколько раз нажмите на педаль тормоза для установки колодок в нормальное положение. Если этого не сделать, тормоза не будут действовать при первом торможении. Необходимо, чтобы новые тормозные колодки осторожно приработались. Для этого несильным нажатием на педаль несколько раз затормозите автомобиль со скорости 80–40 км/ч.
