Снятие переднего бампера
1. Снимите защитную решетку дополнительных вентиляторов (если установлена). Для этого поверните фиксаторы на 90°.
2. Установите автомобиль на опоры и отсоедините разъемы подключения противотуманных фар.
3. Открепите датчик температуры с левой стороны бампера.
4. Отверните крепление подкрылков в области бампера.

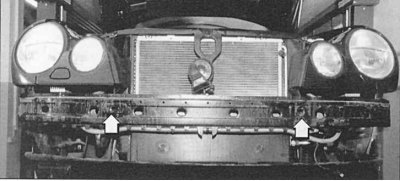

Рис. 11.17. При сборке бампер следует установить горизонтально на поперечной балке (стрелки) и затянуть болты моментом 20 Н·м
5. Отверните болты слева и справа возле проема радиатора (рис. 11.17).

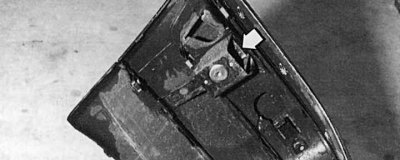

Рис. 11.18. Благодаря сдвижным фиксаторам (стрелка) можно отрегулировать зазор (5 мм) между бампером и кузовом. Из-за ошибки при парковке обычно повреждаются именно эти фиксаторы
6. Снимите бампер вперед. Боковые углы бампера закреплены на кузове через сдвижной фиксатор (рис. 11.18 и 11.19).

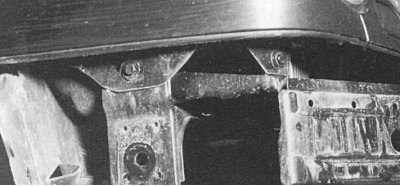

Рис. 11.19. Сбоку бампер закреплен в держателях через так называемые сдвижные фиксаторы
Снятие заднего бампера

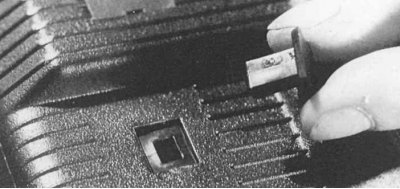

Рис. 11.20. Для снятия обивки багажника следует осторожно вынуть раздвижные шпонки, вставляя в них сбоку отвертку
1. Снимите обивку багажника. Начинать следует с пластиковой обивки в задней части (рис. 11.20).
2. Все раздвижные шпонки открепите отверткой с тонким стержнем, немного выдвигая их среднюю часть. Осторожно выньте вставные шпонки и вдоль кромки багажника. Снимите табличку справа.
3. Отверните с обеих сторон по два болта, находящихся примерно в 20 см ниже задних фонарей.
4. Если установлен, отверните также болт по центру автомобиля.
5. Выверните болты крепления подкрылков в области бампера.

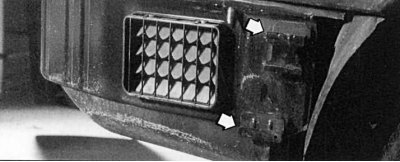

Рис. 11.21. При последующей установке заднего бампера следите за тем, чтобы концы бампера перед заворачиванием болтов крепления были правильно установлены в посадочные отверстия (стрелки)
6. Снимите бампер назад (рис. 11.21).
