Уплотнительное кольцо входного вала

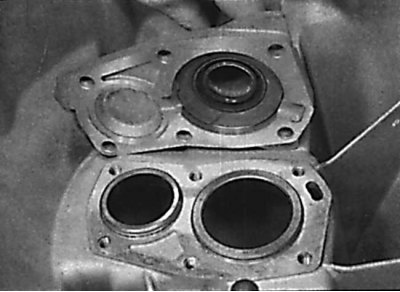

Снятие защитной крышки с передней части картера сцепления

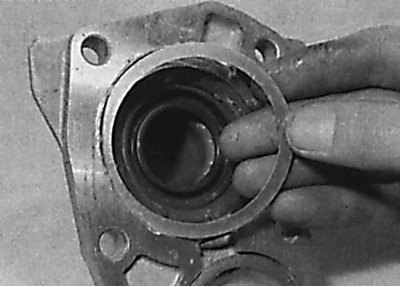

Снятие уплотнительной прокладки с защитной крышки

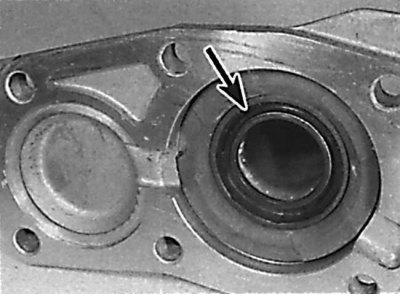

Расположение уплотнительного кольца входного вала в защитной крышке
1. Снимите коробку передач.
2. Снимите выжимной подшипник и рычаг выключения сцепления.
3. Отвинтите болты крепления и снимите защитную крышку с передней части картера сцепления (см. рис. Снятие защитной крышки с передней части картера сцепления).
4. С задней части крышки снимите уплотнительную прокладку (см. рис. Снятие уплотнительной прокладки с защитной крышки).
5. Используя лезвие отвертки как рычаг, снимите уплотнительное кольцо с крышки (см. рис. Расположение уплотнительного кольца входного вала в защитной крышке).
6. Соблюдая осторожность, очистите гнездо уплотнительного кольца в защитной крышке. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в крышку.
7. Смажьте и установите в защитную крышку уплотнительную прокладку, затем, соблюдая осторожность, установите защитную крышку на картер сцепления.
8. Нанесите на резьбу болтов крепления защитной крышки тонкий слой средства, препятствующего отвинчиванию болтов. Ввинтите болты и затяните их требуемым моментом.
9. Установите рычаг выключения сцепления и выжимной подшипник.
10. Установите коробку передач на автомобиль.
Уплотнительное кольцо выходного фланца
Оригинал можно просмотреть на сайте Autoinstruction.ru
Внимание! При установке необходимо использовать новую гайку крепления выходного фланца коробки передач.

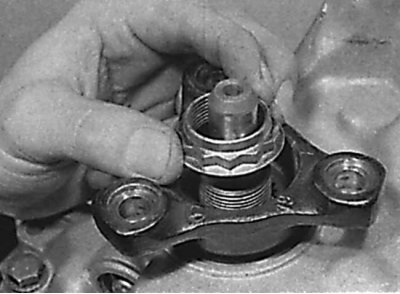

Снятие гайки крепления выходного фланца коробки передач
1. Отсоедините карданный вал от выходного фланца коробки передач.
2. Установите рычаг переключения передач в нейтральное положение.
3. Используя специальный инструмент, зафиксируйте выходной фланец коробки передач от проворачивания. При этом доступ к гайке крепления выходного фланца должен быть свободен.
4. Отвинтите гайку крепления выходного фланца коробки передач. При установке необходимо использовать новую гайку (см. рис. Снятие гайки крепления выходного фланца коробки передач).
5. Используя съемник, снимите выходной фланец с вала коробки передач.
6. Используя лезвие отвертки как рычаг, извлеките уплотнительное кольцо выходного фланца коробки передач.
7. Соблюдая осторожность, очистите гнездо для уплотнительного кольца.
8. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо выходного фланца.
9. Установите фланец на выходной вал коробки передач и закрепите его новой гайкой. При затягивании гайки, используя специальный инструмент, удерживайте фланец от проворачивания.
10. Соедините карданный вал с выходным фланцем коробки передач.
