Бачок для жидкости стеклоомывателя
1. Удалите жидкость из бачка стеклоомывателя.
2. Отсоедините электрический разъем от насоса стеклоомывателя. Соблюдая осторожность, извлеките насос из бачка стеклоомывателя. Проверьте состояние уплотнительных колец насоса на наличие повреждений или износа и, при необходимости, замените.
3. Отсоедините электрический разъем от датчика уровня жидкости.
4. Отвинтите гайки и болты крепления и снимите бачок стеклоомывателя. Промойте бачок чистой холодной водой.
5. Установка производится в последовательности, обратной снятию. Залейте в бачок жидкость и проверьте его герметичность.
Насос стеклоомывателя
Расположение насоса стеклоомывателя в основании бачка
1. Отсоедините от насоса стеклоомывателя электрический разъем и шланг (см. рис. Расположение насоса стеклоомывателя в основании бачка).
2. Соблюдая осторожность, извлеките насос стеклоомывателя из бачка и снимите уплотнительное кольцо насоса. Смойте подтеки жидкости холодной водой.
3. Установка производится в последовательности, обратной снятию. Проверьте состояние уплотнительного кольца и, при необходимости, замените его. Залейте в бачок стеклоомывателя жидкость и проверьте его герметичность.
Датчик уровня жидкости
Отсоединение электрического разъема от датчика уровня жидкости

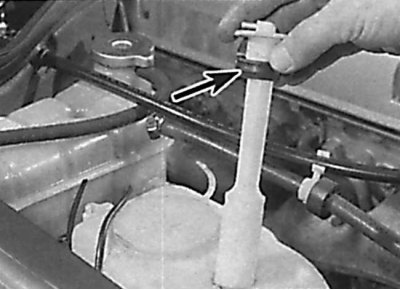

Расположение уплотнительного кольца датчика уровня жидкости
1. Отсоедините от датчика уровня жидкости электрический разъем и, соблюдая осторожность, извлеките датчик из бачка. Снимите уплотнительное кольцо датчика и смойте подтеки жидкости холодной водой (см. рис. Отсоединение электрического разъема от датчика уровня жидкости, Расположение уплотнительного кольца датчика уровня жидкости).
2. Установка производится в последовательности, обратной снятию. Проверьте состояние уплотнительного кольца датчика и, при необходимости, замените его. Залейте в бачок стеклоомывателя жидкость и проверьте его герметичность.
Жиклеры омывателя ветрового стекла
1. Откройте капот и с внутренней стороны капота снимите крышку для доступа к задней части жиклера.
2. Отсоедините шланг омывателя от жиклера. При наличии отсоедините от жиклера электрический разъем.
3. Освободите скобу крепления и, соблюдая осторожность, извлеките жиклер из капота.
4. Установите жиклер на капот и подсоедините к нему шланг и, при наличии, электрический разъем. Закройте капот и проверьте работу жиклера. Направление струи жидкости отрегулируйте с помощью иглы, вставленной в форсунку. Жидкость должна подаваться на ветровое стекло от одной форсунки чуть выше центра, а от второй форсунки - чуть ниже центра ветрового стекла.
Жиклеры омывателя фар
Снятие жиклера омывателя фар
1. Установите щетку стеклоочистителя фары в исходное положение, затем снимите крышку рычага стеклоочистителя. Отвинтите гайку с вала рычага стеклоочистителя и снимите рычаг.
2. Освободите жиклер омывателя от рычага стеклоочистителя, затем отсоедините от него шланг и снимите жиклер (см. рис. Снятие жиклера омывателя фар).
3. Установка производится в последовательности, обратной снятию. Проверьте надежность крепления жиклера омывателя на рычаге стеклоочистителя.
