Снятие

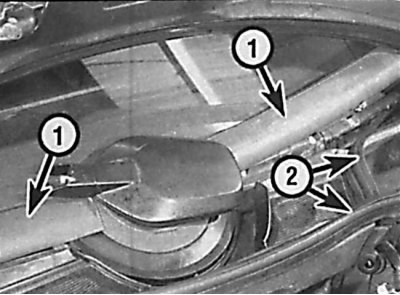

Расположение левого и правого уплотнения у основания ветрового стекла (1) и перегородки моторного отсека и вентилятора отопителя (2)

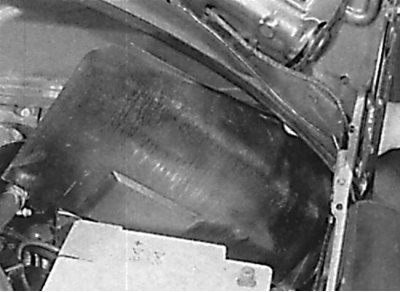

Снятие пластиковой изолирующей панели, расположенной за аккумулятором

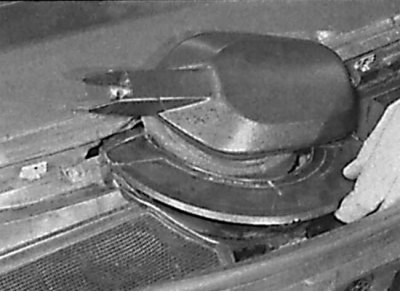

Отсоединение полукруглой крышки, расположенной у основания редуктора стеклоочистителя

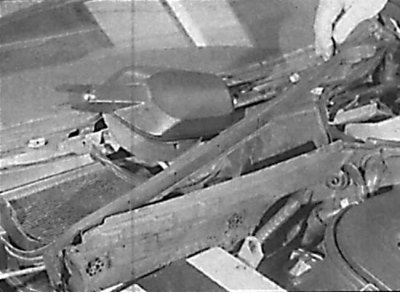

Снятие панели с передней части кожуха вентилятора отопителя

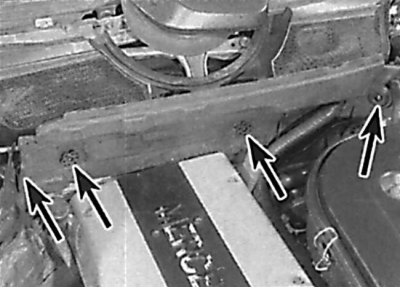

Расположение винтов крепления изолирующей панели, установленной между двигателем стеклоочистителя и кожухом вентилятора отопителя

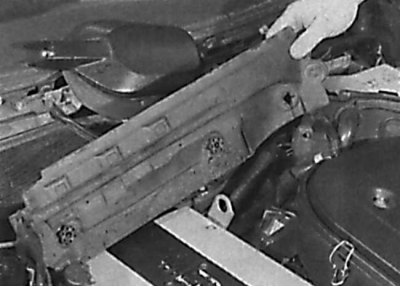

Снятие изолирующей панели, расположенной между двигателем стеклоочистителя и кожухом вентилятора отопителя

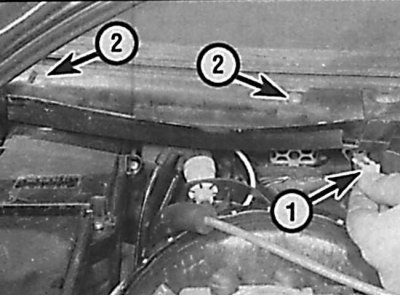

Расположение крепежной скобы (1) и винтов (2), крепящих боковую секцию кожуха вентилятора отопителя

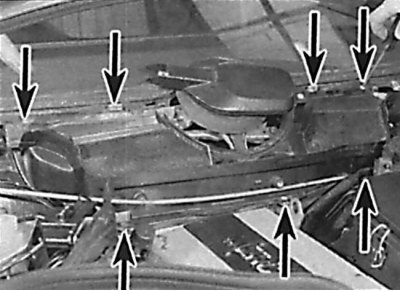

Расположение винтов крепления центральной секции кожуха вентилятора отопителя

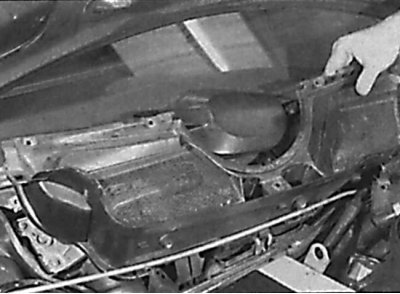

Снятие центральной секции кожуха вентилятора отопителя

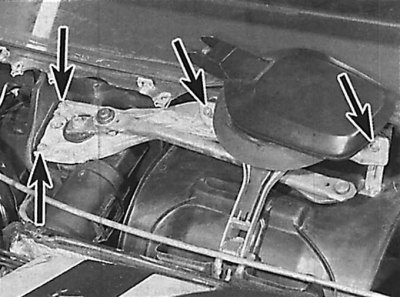

Расположение гаек крепления двигателя стеклоочистителя

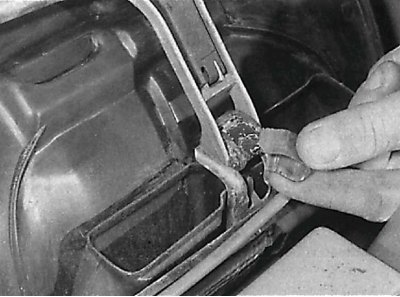

Освобождение скобы крепления, расположенной у основания двигателя стеклоочистителя

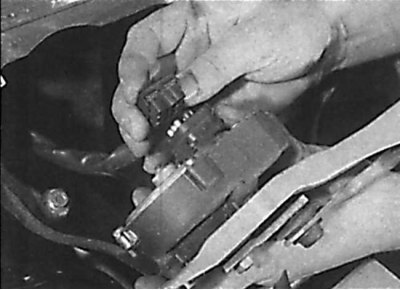

Отсоединение электрического разъема от блока стеклоочистителя

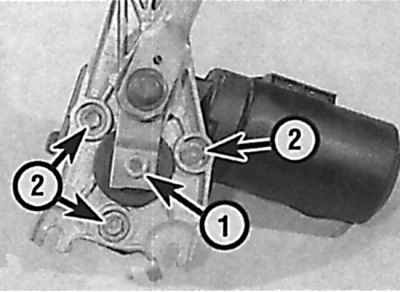

Расположение гайки на валу кривошипа (1) и болтов крепления двигателя стеклоочистителя
1. Снимите провод массы с аккумулятора.
2. Снимите рычаг стеклоочистителя.
3. Откройте капот и установите его в вертикальное положение. Включите, а затем выключите стеклоочиститель для того, чтобы рычаг стеклоочистителя установился в исходное положение. Снимите резиновое уплотнение с левой и правой стороны у основания ветрового стекла. Снимите резиновое уплотнение с верхней части перегородки моторного отсека и крышки вентилятора отопителя (см. рис. Расположение левого и правого уплотнения у основания ветрового стекла и перегородки моторного отсека и вентилятора отопителя).
4. Снимите пластиковую изолирующую панель, расположенную за аккумулятором и отсоедините полукруглую крышку, расположенную у основания редуктора стеклоочистителя (см. рис. Снятие пластиковой изолирующей панели, расположенной за аккумулятором, Отсоединение полукруглой крышки, расположенной у основания редуктора стеклоочистителя).
5. Освободите скобы крепления и снимите панель с передней части кожуха вентилятора отопителя (см. рис. Снятие панели с передней части кожуха вентилятора отопителя).
6. Отвинтите винты и снимите изолирующую панель, расположенную между двигателем стеклоочистителя и кожухом вентилятора отопителя (см. рис. Расположение винтов крепления изолирующей панели, установленной между двигателем стеклоочистителя и кожухом вентилятора отопителя, Снятие изолирующей панели, расположенной между двигателем стеклоочистителя и кожухом вентилятора отопителя).
7. Освободите скобы крепления, затем отвинтите винты и снимите левую и правую секции кожуха вентилятора отопителя. Для доступа к двигателю стеклоочистителя отвинтите винты и снимите центральную секцию кожуха вентилятора отопителя (см. рис. Расположение крепежной скобы и винтов, крепящих боковую секцию кожуха вентилятора отопителя, Расположение винтов крепления центральной секции кожуха вентилятора отопителя, Снятие центральной секции кожуха вентилятора отопителя).
8. Отвинтите четыре гайки и отсоедините скобу крепления от основания двигателя стеклоочистителя (см. рис. Расположение гаек крепления двигателя стеклоочистителя, Освобождение скобы крепления, расположенной у основания двигателя стеклоочистителя).
9. Извлеките блок стеклоочистителя, при этом отсоедините от него электрический разъем (см. рис. Отсоединение электрического разъема от блока стеклоочистителя).
10. При необходимости отметьте расположение кривошипа на валу электродвигателя, затем отвинтите гайку и снимите редуктор с вала электродвигателя. Отвинтите болты крепления электродвигателя и снимите двигатель с узла стеклоочистителя (см. рис. Расположение гайки на валу кривошипа и болтов крепления двигателя стеклоочистителя).
Установка
1. Установка производится в последовательности, обратной снятию. Затяните болты крепления электродвигателя и гайку на валу кривошипа требуемым моментом. Проверьте правильность установки всех кожухов и панелей вентилятора отопителя и надежность их крепления.
