Разрез масляного насоса двигателя М102
Снятие
Масляный насос можно снять на автомобиле, предварительно сняв крышку распределительного механизма.

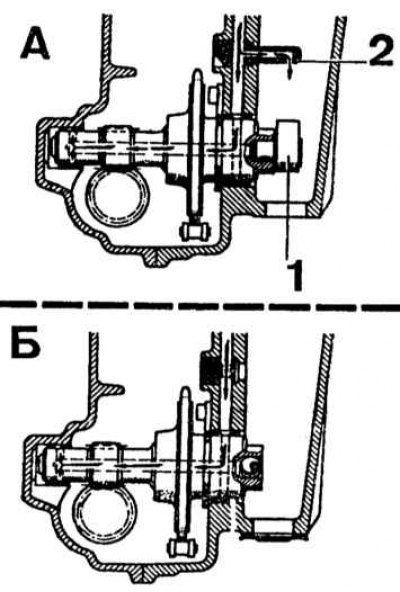

Смазка промежуточного вала
А — на карбюраторных двигателях
Б — на двигателях с впрыском топлива
1 — эксцентрик топливного насоса
2 — трубка подвода масла к эксцентрику
(Оригинал выложен на портале www.autoinstruction.ru)
1. Отсоедините от крышки насоса маслозаборную трубу.
2. Снимите крышку масляного насоса.
3. Выньте шестерни масляного насоса.
4. Проверьте состояние шестерен, поставьте их на место и проверьте зазоры.
5. При тугом вращении шестерен, превышении предельных значений зазоров, а также при повреждении шестерен замените весь комплект шестерен.
Установка
При установке замените все сальники и обратите внимание на положение прокладки всасывающего трубопровода и затяжку болта крепления ступицы шкива коленчатого вала. Залейте моторное масло.
Примечание. Звездочка привода масляного насоса может устанавливаться только в одном положении. Установка масляного насоса проводится в порядке, обратном снятию.

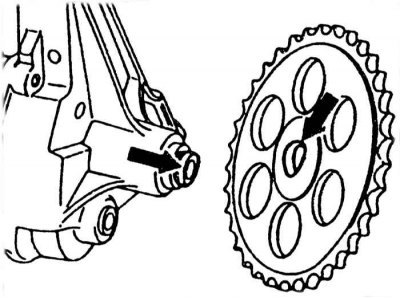

Установка звездочки масляного насоса (стрелками показана выпуклая часть, которая должна быть направлена к масляному насосу)
