Проверка ремня привода — основные положения
1. Ввиду своего применения и устройства, ремни имеют ограниченный срок службы и чтобы избежать проблем, ремни следует периодически проверять.
2. Число ремней определяется числом устанавливаемых дополнительных систем (агрегатов). Ременную передачу имеют водяной насос, генератор переменного тока, гидравлический насос системы усиления рулевого /травления / подвески, компрессор системы кондиционирования воздуха и насос нагнетания воздуха.
3. Чтобы улучшить доступ для проверки ремня, при желании, снимите вязкостный вентилятор охлаждения и кожух. как описано в Главе 3.
4. При заглушенном двигателе, пользуясь пальцами (и при необходимости, фонариком) двигайтесь вдоль ремней проверяя трещины и расслоение ремня. Проверьте также обтрепы-вание ремня и глазурь, которая придает ремню блестящий вид. Следует проверить обе стороны ремней, что можно выполнить при повороте ремня. При необходимости, поверните коленчатый вал при помощи ключа за болт ступицы шкива коленчатого вала, так чтобы можно было проверить ремень целиком.
Замена приводного ремня
5. Снимите лопасти вентилятора охлаждения и кожух, как описано в Главе 3. На моделях, оборудованных неразборным кожухом вентилятора, необходимо снять вентилятор вместе с кожухом.
6. Отверните гайки на конце болта рычага натяжителя (см. рис. 7.6).

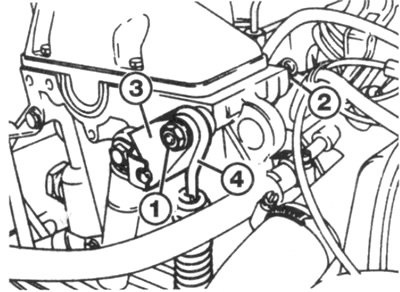

Рис. 7.6. Детали натяжителя ремня привода вспомогательных агрегатов: 1. Гайка рычага натяжителя; 2. Болт рычага натяжителя; 3. Рычаг натяжителя; 4. Пружина натяжителя
7. Вставьте в отверстие в рычаге натяжителя подходящий рычаг (приблизительно 12,0 мм в диаметре и длиной 300 мм — например, монтировку колес из набора инструментов автомобиля) и надавите рычаг против часовой стрелки, чтобы болт рычага можно было переместить в сторону впускного коллектора.
8. Поворачивая рычаг по часовой стрелке, ослабьте пружину натяжителя.
9. Отведите натяжной шкив назад и снимите ремень со шкивов.
10. Установите новый ремень следующим образом.
11. Слегка поднимите натяжной шкив и удерживайте в этом положении в процессе выполнения натяжения.
12. Образуйте на ремне петлю ведущими ребрами наружу, затем пропустите ремень между шкивами водяного насоса и коленчатого вала (см. рис. 7.12).
Рис. 7.12. Образуйте петлю не ремне и пропустите его между шкивами водяного насоса и коленчатого вала
13. Пользуясь левой рукой, надавите сильно ремень на шкив водяного насоса, затем проверните шкив водяного насоса против часовой стрелки, чтобы ремень дошел до натяжного шкива (см. рис. 7.13).

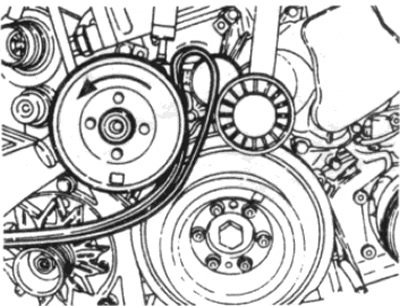

Рис. 7.13. Поверните водяной насос против часовой стрелки, чтобы ремень дошел до натяжного шкива
14. Оденьте ремень сверху натяжного шкива и шкива водяного насоса, затем раскройте оставшуюся часть ремня, установите его вокруг оставшихся шкивов в показанном порядке (см. рис. 7.14, а-г).

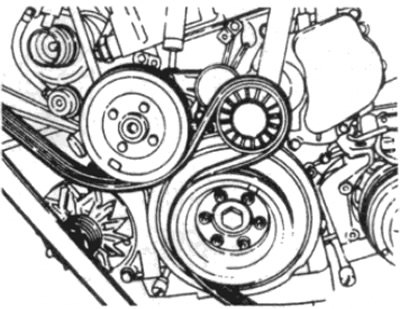

Рис. 7.14, а. Пропустите ремень сверху натяжного шкива, затем пропустите его вокруг оставшихся шкивов
Рис. 7.14,б. Ремень привода вспомогательных агрегатов - модели без кондиционирования воздуха
Установите ремень вокруг шкивов в указанном порядке: 1. Шкив натяжителя; 2. Шкив коленчатого вала; 3. Шкив генератора; 4. Шкив насоса гидроусилителя рулевого управления; 5. Шкив водяного насоса
Рис. 7.14, в. Ремень привода вспомогательных агрегатов — модели с кондиционированием воздуха, но без промежуточного натяжного шкива
Установите ремень вокруг шкивов в указанном порядке: 1. Шкив натяжителя; 2. Шкив коленчатого вала; 3. Шкив компрессора кондиционера воздуха; 4. Шкив генератора; 5. Шкив насоса гидроусилителя рулевого управления; 6. Шкив водяного насоса
Рис. 7.14, г. Ремень привода вспомогательных агрегатов — модели с кондиционированием воздуха и промежуточным натяжным шкивом
Установите ремень вокруг шкивов в указанном порядке: 1. Шкив натяжителя; 2. Шкив коленчатого вала; 3. Шкив компрессора кондиционера воздуха; 4. Шкив генератора; 5. Шкив насоса гидроусилителя рулевого управления; 6. Промежуточный натяжной шкив; 7. Шкив водяного насоса
(Информация скопирована с сайта AutoInstruction.ru)
15. Ослабьте промежуточный натяжной шкив.
16. Надавите на рычаг натяжителя, чтобы можно было вставить болт рычага на свое место.
17. Протолкните болт обратно через рычаг, убедившись, что пружина рычага располагается правильно.
18. Установите на болт рычага натяжителя гайку, и удерживая болт от проворачивания, затяните гайку с требуемым усилием.
19. Установите лопасти вентилятора радиатора и кожух, и там где это необходимо, радиатор, как описано в Главе 3.
