Проверка
1. Проверьте, что трос дроссельной заслонки отрегулирован правильно (см. Главу 4В).
2. Запустите двигатель и прогрейте его до нормальной рабочей температуры. При затянутом стояночном тормозе и коробке передач в нейтральном положении, дайте двигателю работать на холостых оборотах. Убедитесь, что все электрические потребители автомобиля выключены (включая кондиционер воздуха, там где он установлен).
3. Пользуясь тахометром дизельного двигателя, проверьте, что обороты холостого хода соответствуют Техническим данным. Если необходима регулировка, выполните действия, описанные в следующем разделе.
Регулировка
Двигатели с пневматическим увеличением оборотов холостого хода
4. Ослабьте контргайку сверху на вакуумном узле оборотов холостого хода, который устанавливается на заднюю часть насоса впрыска (см. рис. 9.4).

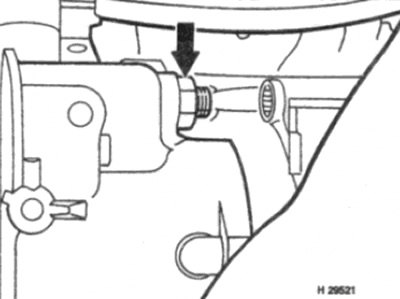

Рис. 9.4. Ослабьте контргайку (А) и поверните вакуумный узел (В), чтобы отрегулировать обороты х.х. — двигатели с пневматическим увеличением оборотов х.х.
5. Пользуясь рожковым ключом, постепенно поворачивайте вакуумный узел, пока обороты хх не станут соответствовать техническим данным. По окончании регулировки, затяните контргайку.
Двигатели с электромагнитным управлением (ELR) оборотами холостого хода
6. Отключите штекер от электромагнитного реле, которое устанавливается на задней части насоса впрыска (см. рис. 9.6).
Рис. 9.6. Снимите штекер (показан стрелкой) электромагнитного реле — двигатели с ELR управлением оборотами х.х.
7. Найдите винт регулировки оборотов х.х. который располагается сразу над корпусом электромагнитного реле (см. рис. 9.7). Ослабьте контргайку и поверните винт регулировки, чтобы установить нормальные обороты х.х. Помните: Поворот винта налево увеличивает, а поворот направо понижает обороты хх
Рис. 9.7. Винт регулировки оборотов х.х. (показан стрелкой) — двигатели с ELR управлением оборотами х.х.
8. По окончании регулировки, затяните контргайку и подсоедините штекер.
Двигатели с EDS управлением оборотами холостого хода
9. Выполните действия, описанные в п.п. 6-8, включительно. Учтите, что основная установка оборотов х.х. может быть изменена электронным способом при помощи компенсирующей розетки.
