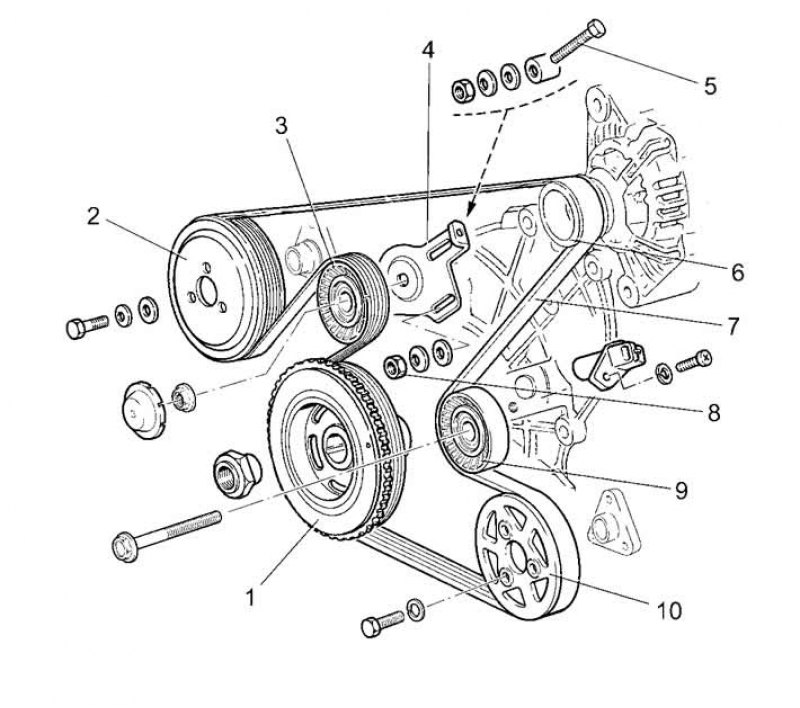

Рис. 2-61. Установка ремня привода вспомогательных агрегатов: 1 - шкив коленчатого вала; 2 - шкив водяного насоса; 3 - натяжной ролик; 4 - кронштейн натяжного ролика; 5 - болт; 6 - шкив генератора; 7 - ремень; 8 - гайка; 9 - поддерживающий ролик; 10 - шкив насоса гидроусилителя.
Регулировка натяжения ремня осуществляется поворотом болта 5 (рис. 2-61) при ослабленных гайках 8. Поверните коленчатый вал на два оборота по часовой стрелке и проверьте натяжение ремня.
Не следует допускать чрезмерного натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
