Датчик скорости вращения коленчатого вала
Снятие
1. Отсоедините отрицательную клемму аккумулятора.
2. Отсоедините провода датчика коленчатого вала от жгута на разъеме, который располагается в моторном отсеке за аккумулятором.
3. Датчик находится на поверхности сопряжения между блоком цилиндров и колоколообразным корпусом коробки передач над отверстием для стартера. Отверните и снимите болт, затем извлеките датчик из корпуса коробки передач. При ее наличии, удалите прокладку.
Установка
4. Установите датчик коленчатого вала в порядке обратном порядку снятия. Перед тем, как вворачивать его в корпус коробки передач, убедитесь, что втулка (если она предусмотрена) установлена на зонд датчика.
Датчик температуры охлаждающей жидкости
[Оригинал опубликован на онлайн-портале AutoInstruction.ru]
Снятие
5. Обратитесь к главе 1 и частично слейте жидкость из системы охлаждения. Убедитесь, что ключ запуска выключен.
6. Датчик температуры охлаждающей жидкости ввернут в верхнюю стенку головки цилиндров с левой стороны двигателя. Не перепутайте его с датчиком указателя температуры.
7. Отсоедините провод датчика от разъёма.
8. Выверните датчик из головки цилиндров и снимите уплотнительное кольцо.
Установка
9. Установка производится в порядке обратном порядку снятия. По окончании, долейте жидкость в систему охлаждения.
Электронный блок управления
Снятие
10. Блок электронного управления системой (ELR) располагается в задней части моторного отсека за фальшпанелью.
11. Отсоедините отрицательную клемму аккумулятора
12. Отключите провода блока управления от многоштырькового разъёма.
13. Отверните винты крепления и снимите блок с перегородки.
Установка
14. Установка производится в порядке, обратном порядку снятия.
Электромагнитный привод
Снятие
15. Электромагнитный привод системы контроля холостого хода (ELR) крепится болтами к задней части корпуса ТНВД. Если автомобиль оснащен как электронной системой контроля холостого хода (ELR). так и системой устранения рывков (ARA), то верхним из двух приводов будет электромагнитный привод ELR (см. рис. 12.15).

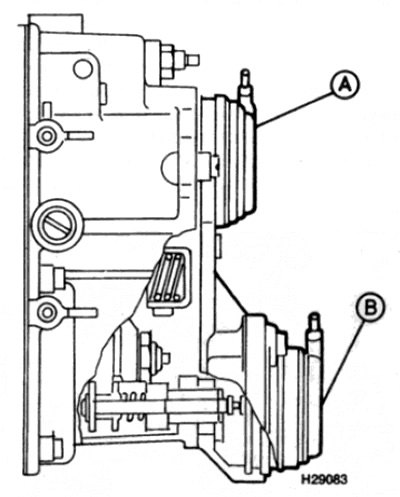

Рис. 12.15. Задняя часть топливного насоса высокого давления (вид сбоку):
А. электромагнитный привод системы ELR
В. электромагнитный привод системы ARA
16. Отсоедините отрицательную клемму аккумулятора.
17. На двигателях без турбонаддува обратитесь к параграфу 2 и снимите воздухоочиститель в сборе.
18. Отсоедините провода привода на разъёме.
19. Ослабьте и снимите два винта сзади привода. Снимите соответствующие кронштейны.
20. Снимите корпус привода, уплотнительное кольцо, регулировочную прокладку и промежуточную пластину (если они предусмотрены).
Установка
21. Установка производится в порядке, обратном порядку снятия. Учтите следующие моменты.
- а) Перенесите регулировочные прокладки на новый привод, если блок будет заменятся на новый.
- б) Замените уплотнительное кольцо.
- в) Убедитесь, что после установки привода электрический разъем обращен вверх.
