Общее описание
1. Электронная система контроля двигателя (EEC - IV) состоит из бортового компьютера, известного как Узел Электронного Контроля (ЕСА) и информационных датчиков, снимающих данные двигателя и выдающих данные на ЕСА. В свою очередь, ЕСА, базируясь на полученных от датчиков сведениях и заложенной в компьютер программе, выдает различные сигналы (команды) для контроля за работой двигателя.
2. ЕСА является "мозгом" системы EEC - IV, она расположена внутри приборной панели (за бардачком, над рециркуляционным трубопроводом). В нее поступают данные от ряда датчиков и других электронных компонентов (переключателей, реле и т.д.), основываясь на получаемой информации. ЕСА вырабатывает выходные сигналы для контроля различных реле, соленоидов и других исполнительных механизмов (см ниже). ЕСА предназначена специально для оптимизации выбросов, экономии топлива и улучшения управляемости Вашего автомобиля.
Датчики ввода информации

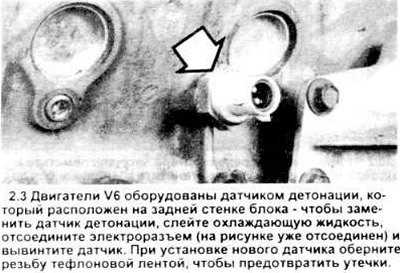

3. Некоторые двигатели оборудованы датчиком детонации (см. рисунок), которые дают сигнал на ЕСА о появлении детонации побуждая систему изменить угол опережения зажигания.
4. Когда напряжение аккумулятора попадает на муфту компрессора воздушного кондиционера, сигнал об этом передается ЕСА, которая воспринимает его, как дополнительную нагрузку и для компенсации увеличивает холостые обороты двигателя.

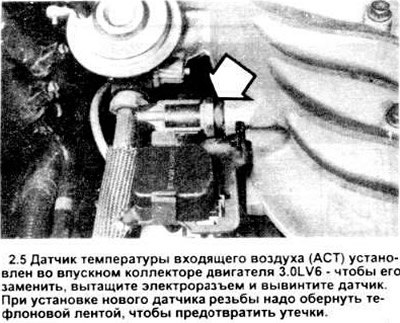

5. Датчик температуры входящего воздуха (ACT) ввинченный в направляющую впускного коллектора (см. рисунок), обеспечивает ЕСА информацией о температуре воздушно - топливной смеси ЕСА использует эту информацию для корректировки подачи топлива и контроля за подачей в процессе холодного запуска.

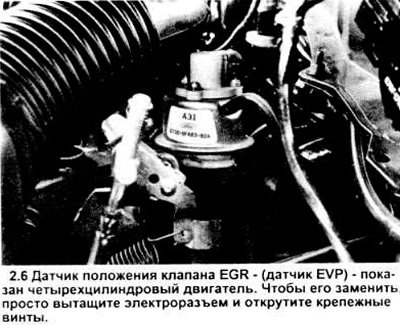

6. Датчик положения клапана EGR (EVP), расположенный на самом клапане EGR (см. рисунок), дает информацию для ЕСА о позиции клапана EGR.

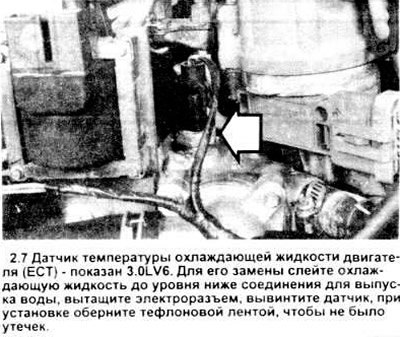

7. Датчик температуры охлаждающей жидкости двигателя (ЕСТ), расположенный рядом с узлом выпуска воды (см. рисунок), фиксирует температуру охлаждающей жидкости двигателя ЕСТ посылает в ЕСА постоянно меняющийся сигнал, влияющий на контроль системы ЕСА за топливной смесью, углом опережения зажигания и работой EGR.
Источник материала этот сайт (www.Autoinstruction.ru)

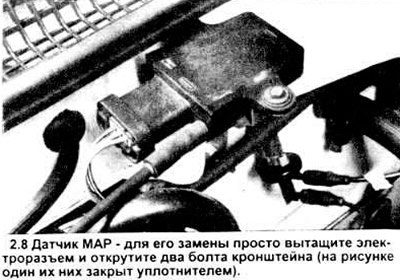

8. Датчик абсолютного давления в коллекторе (МАР), смонтированный на противопожарной перегородке (см. рисунок), измеряет абсолютную величину давления смеси во впускном коллекторе и посылает сигнал ЕСА.

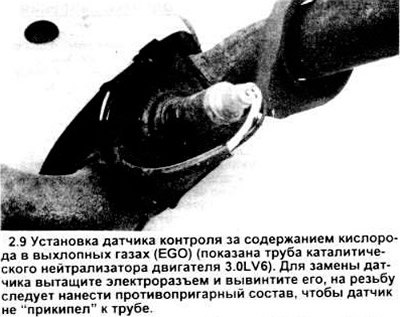

9. Кислородный датчик (EGO), ввинченный в выпускной коллектор (см. рисунок), постоянно фиксирует содержание кислорода в выхлопных газах. На систему ЕСА подается сигнал в зависимости от разницы содержания кислорода в выхлопных газах и окружающей атмосфере. ЕСА высчитывает идеальное соотношение для текущих условий работы двигателя.
10. Датчик положения и скорости коленвала (PIP) выполнен в одном корпусе с распределителем, информирует ЕСА о положении и скорости коленвала. Узел PIP состоит из якоря с четырьмя окошками и четырьмя язычками, который вращается за узлом статора (датчик Холла).

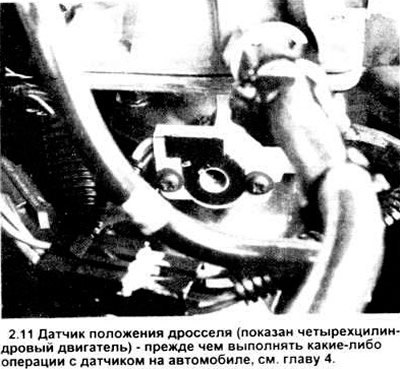

11. Датчик положения дроссельной заслонки (TPS), смонтирован сбоку корпуса дросселя (см. рисунок) и напрямую связан в валом дросселя, он фиксирует движение и положение дросселя и передает сигнал ЕСА.
12. Электронный преобразователь значений подпитки давления системы EGR - (PFE) преобразует сигнал значения давления выхлопа в пропорциональное ему напряжение, обрабатываемое процессором EEC - IV. Процессор EEC - IV использует сигнал от преобразователя PFE для того, чтобы вычислить оптимальный расход через EGR.
Внешние устройства
13. Сборный модуль контрольных реле, работой которого руководит ЕСА, вырабатывает внешний сигнал, контролирующий работу муфты компрессора воздушного кондиционера, электровентилятора и топливного насоса.

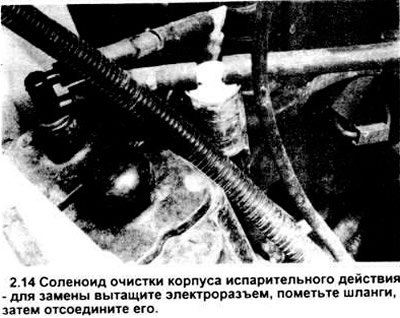

14. Соленоид очистки корпуса (CANP) расположен в углублении левого крыла (см. рисунок), при получении сигнала от ЕСА включает - выключает разряжение в коллекторе, задействуя тем самым клапан очистки корпуса. При подключении соленоида разряжение открывает клапан очистки.
15. Соленоид, контролирующий систему EGR, расположен в правом заднем углу моторного отсека, по команде ЕСА переключает разряжение в коллекторе, воздействуя таким образом на клапан EGR. При подаче напряжения на соленоид разряжение открывает клапан EGR.
16. Соленоид - выключатель EGR - электрический вакуумный клапан, расположенный между источником разряжения коллектора и клапаном EGR. Контролируемый вакуумный отвод расположен между соленоидом и клапаном EGR. Этот вакуумный отвод называется преобразователем изменении обратного давления (BVT). Два этих устройства оптимизируют работу клапана EGR. Клапан очистки корпуса также снабжен соленоидом - переключателем разряжения.
17. Вентиляционный соленоид EGR открывает вакуумную линию контрольного соленоида EGR. Когда вентиляционный соленоид находится под напряжением, контрольный соленоид открывает клапан EGR.
18. Контрольный соленоид добавочного воздуха в соответствии с сигналами, поступающими от ЕСА регулирует соотношение топливо / воздух на холостом ходу, обычной работе двигателя и в переходном состоянии.
19. На автомобилях до 1990 г, выпуска с четырехцилиндровыми двигателями единственная топливная форсунка, управляемая соленоидом, размещена на корпусе дросселя. На автомобилях с двигателями типа V6 и четырехцилиндровых, начиная с 1991 года форсунки размещены во впускных коллекторах ЕСА контролирует длительность промежутка времени в течение которого открыта каждая из форсунок.
Время "открытия" форсунки определяет количество поступившего топлива Информация, касающаяся замены форсунок содержится в главе 4.
20. Реле топливного насоса задействуется системой ЕСА, если ключ зажигания находится в положении "включено". Когда ключ поворачивают в положение "включено", реле обеспечивает а системе начальный уровень давления. В главе 4 содержится информация о проверке и замене топливного насоса.
21. Двигатель контроля скорости холостого хода (ISC) (четырехцилиндровые двигатели до 1990 г ) меняет обороты холостого хода в соответствии и сигналами, поступающими от ЕСА. Информация, касающаяся замены ISC, дана в главе 4.
22. Модуль зажигания TFI - IV, на большинстве автомобилей он смонтирован со стороны основания распределителя - запускает катушку зажигания ЕСА использует сигнал от датчика положения и скорости коленвала, чтобы определить положение коленвала. Угол опережения зажигания определяется ЕСА после чего выдается сигнал модулю подключить катушку. Дальнейшая информация касающаяся модуля TFI - IV находится в соответствующем разделе главы 5.
23. Цепь отключения компрессора при полном открытии дросселя. Отключает компрессор от двигателя при полном открытии дросселя и включает при частичном закрытии его.
Проверка
24. Поскольку для проверки датчиков и внешних устройств требуется специализированное тестовое оборудование диагностика вышеописанных элементов не входит в компетенцию данного издания.
Замена элементов
Датчик температуры входящего воздуха (ACT)
25. Отсоедините провод от минусовой клеммы аккумулятора.
26. Найдите датчик ACT на впускном коллекторе (см. рис. 2.5).
27. Вытащите электроразъем из датчика.
28. Отвинтите датчик гаечным ключом.
29. Оберните резьбу нового датчика тефлоновой лентой, чтобы предотвратить утечки.
30. Установку проводите в обратной последовательности.
Датчик положения клапана EGR (EVP) - для четырехцилиндрового двигателя
31. Отсоедините провод от минусовой клеммы аккумулятора.
32. Найдите датчик EVR на клапане EGR (см. рисунок 2.6).
33. Вытащите электроразъем датчика.
34. Открутите три крепежных болта и отсоедините датчик.
35. Установка проводится в обратной последовательности.
Датчик температуры охлаждающей жидкости (ЕСТ)
36. Отсоедините провод от минусовой клеммы аккумулятора.
37. Найдите датчик ЕСТ рядом с узлом выпуска воды (см. рисунок 2.7).
38. Вытащите электроразъем датчика.
39. Отвинтите датчик гаечным ключом.
40. Резьбу нового датчика оберните тефлоновой лентой, чтобы предотвратить утечки.
41. Установка проводится в обратной последовательности.
Датчик абсолютного давления в коллекторе (МАР)
42. Отсоедините провод от минусовой клеммы аккумулятора.
43. Найдите датчик МАР на противопожарной перегородке (см. рисунок 2.8).
44. Вытащите электроразъем датчика.
45. Отсоедините вакуумный трубопровод от датчика.
46. Отвинтите два крепежных болта и снимите датчик.
47. Установка проводится в обратном порядке.
Датчик контроля содержания кислорода в выхлопных газах (EGO)
48. Отсоедините провод от минусовой клеммы аккумулятора
49. Поднимите автомобиль, надежно установите его на стойках. Найдите датчик EGO на выпускном коллекторе (в четырехцилиндровом двигателе) или на трубке каталитического нейтрализатора (двигатели V6) (см. рисунок 2.9).
50. Отсоедините электроразъем датчика.
51. Открутите датчик гаечным ключом.
52. Нанесите антипригарный состав на резьбу нового датчика, чтобы избежать его "приваривания" к коллектору.
53. Установка проводится в обратной последовательности.
Датчик переключения положения дроссельной заслонки (TPS)
54. Прежде чем заменить переключатель TPS, как следует изучите проведение этой процедуры (см. главу 4). Для регулировки установленного переключателя требуется специализированное калибровочное оборудование. Описание этой процедуры находится вне компетенции данного издания.
Соленоид очистки корпуса
55. Отсоедините провод от минусовой клеммы аккумулятора.
56. Найдите соленоид очистки корпуса с левой стороны моторного отсека, рядом с углублением левого колеса (см. рис. 2.14).
57. Вытащите электроразъем соленоида.
58. Пометьте вакуумные шланги и вводы, затем отсоедините шланги.
59. Снимите соленоид.
60. Установка проводится в обратном порядке.
