Снятие
1. Распределитель закреплен продольно в передней части головки цилиндров.
2. Отстегните и снимите пластмассовый чехол.
3. Запишите порядок установки высоковольтных проводов, затем, если это необходимо, отсоедините провода от крышки распределителя.
4. Ослабьте и отверните винты, затем снимите крышку распределителя.
5. Отверните винты и снимите бегунок с валика (см. рис. 4.5).

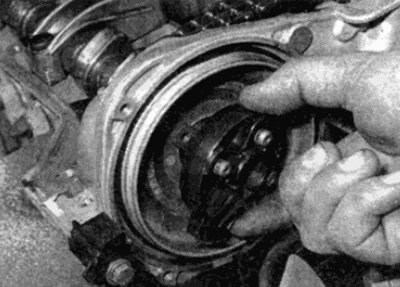

Рис. 4.5. Снимите бегунок с валика
6. Отверните центральный болт и снимите валик с конца распредвала (см. рис. 4.6).

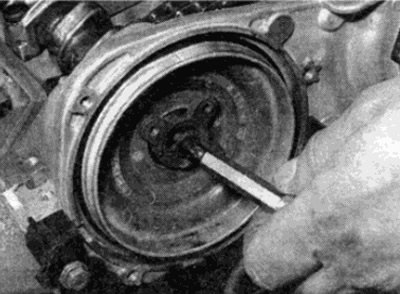

Рис. 4.6. Отверните центральный болт и снимите валик
7. Снимите пластмассовый чехол и удалите уплотнительное кольцо (см. рис. 4.7). Замените уплотнение если обнаружите износ или разрушение.

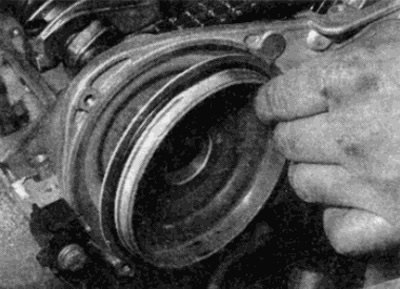

Рис. 4.7. Снимите пластмассовый чехол и уплотнительное кольцо
Установка
8. Установите на место пластмассовый чехол и уплотнительное кольцо.
9. Надавите валик на конец распредвала, совместив паз в ступице валика со штифтом, который выступает на распредвале. Установите и затяните центральный болт с требуемым моментом.
10. Установите бегунок на валик, затем вставьте винты крепления и затяните их с требуемым усилием.
11. Аккуратно, чтобы не повредить центральный угольный электрод, установите крышку распределителя на место сверху бегунка. Затяните винты крепления крышки.
12. Подсоедините высоковольтные провода свечей зажигания к крышке распределителя, проверив что они подсоединены в правильном порядке — обратитесь к разделу Технические данные в Главе 2Б.
13. Заметим, что поскольку система зажигания прерывается датчиком положения коленчатого вала, регулировка основного момента зажигания не требуется.
