Снятие
1. Пометить положение диска заднего колеса относительно ступицы, чтобы отбалансированное колесо можно было установить в прежнее положение.
2. Ослабить гайки колеса стоящего на земле автомобиля.
3. Снять колесо.
Внимание! Перемена местами колодок правого и левого колес недопустима. Перемена местами может привести к неравномерному тормозному воздействию. Обязательно одновременно заменять все колодки одной оси, даже если границы износа достигла только одна колодка. Если колодки будут устанавливаться снова, перед снятием их следует пометить.
4. Автомобили с 10/89 г. вып., кроме моделей "универсал": Слегка навинтить 2 гайки колеса, чтобы застопорить тормозной диск.
5. Отпустить ручной тормоз.
6. Автомобили до 9/89 г. вып. и модели "универсал": Вывинтить нижний направляющий палец корпуса суппорта. На автомобилях с 10/89 г. вып.: Отвинтить верхний направляющий палец, дополнительно освободить тормозной шланг из направляющей на амортизационной стойке.
7. Откинуть корпус поршня вверх и подвесить на проволоку к кузову, чтобы тормозной шланг не был нагружен.
Внимание! Тормозной шланг не снимать, иначе систему будет необходимо прокачать.
8. Автомобили до 9/89 г. вып. и модели "универсал": вынуть тормозные колодки с 2-мя верхними и нижними пружинами и 2-мя противоскрипными пластинами.

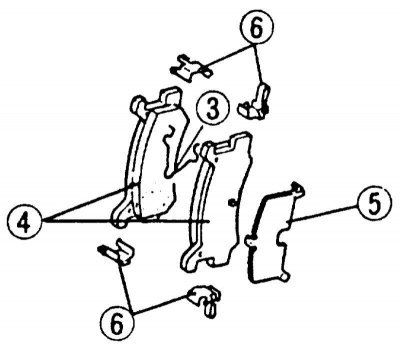

9. Автомобили с 10/89 г. вып., кроме моделей "универсал": Вынуть пружину -3- отверткой из отверстий тормозных колодок. Затем вынуть колодки -4- вместе с пружинами -6- и противоскрипной пластиной -5-.
Установка
Внимание! При снятых тормозных колодках не нажимать педаль тормоза, иначе поршень будет выдавлен из корпуса. Если поршень случайно выдавлен, вставить его в мастерской MAZDA.
1. Очистить направляющие поверхности и места посадки колодок в шахте корпуса подходящей мягкой металлической щеткой или протереть тряпкой со спиртом. Не применять содержащие минеральные масла растворители или инструменты с острыми краями.
2. Перед установкой колодок следует проверить тормозной диск на наличие бороздок, ощупав его пальцами. Тормозные диски с бороздками следует заменить.
3. Измерить толщину тормозного диска.
4. Проверить на наличие трещин пыльник и защитные манжеты в суппорте. Поврежденный колпачок обязательно заменить, так как проникающая грязь быстро приведет к негерметичности суппорта. Для этого тормозной суппорт должен быть снят и разобран (выполняется в мастерской).

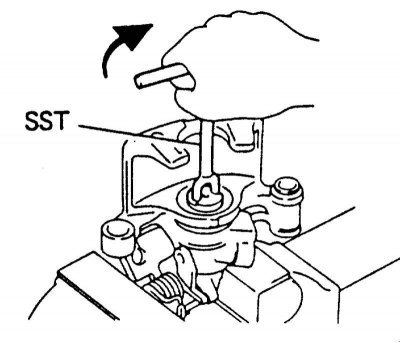

5. Медленно ввернуть поршень вправо, по часовой стрелке, с помощью специального приспособления, до упора. Затем повернуть поршень так, чтобы пазы стояли прямо.
Внимание! Поршень тормоза должен быть ввинчен. Если его просто вдвинуть, автоматически разрушится регулировка ручного тормоза в суппорте.

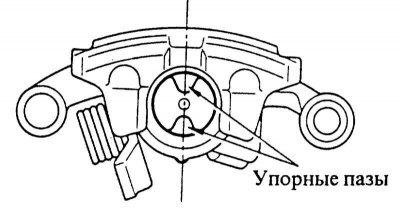

6. Специальный инструмент для ввинчивания входит в упорные пазы, так что поршень можно поворачивать. Если специального приспособления нет, можно изготовить нечто подобное своими силами или обратиться в мастерскую.
Внимание! При ввинчивании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок. Наблюдать за уровнем жидкости в бачке, возможно откачать часть жидкости отсосом. Для откачивания тормозной жидкости использовать отсос или пластиковую бутылку, которая предназначается только для тормозной жидкости. Не использовать питьевую посуду.
Предупреждение! Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом через шланг. После замены колодок не должна быть превышена отметка "МАХ" на расширительном бачке, так как жидкость при нагревании расширяется. Вытекающая жидкость стекает вниз на тормозной цилиндр, разрушает лак и вызывает коррозию.
7. Следующий пункт выполнять необязательно: Для предотвращения скрипа дисковых тормозов, покрыть обратную и боковые стороны основания тормозной колодки противоскрипной пастой (например Plastilube, Tunap VC 582/S, Chevron SRJ/2, Liqui Moly LM-36 или LM-508-ASC). При этом наносить смазку только на обратную сторону.
Внимание! Паста ни в коем случае не должна попасть на тормозную накладку или на тормозной диск.
8. При необходимости пасту сразу стереть и очистить место спиртом.
9. Установить на тормозные колодки новые пружины, см. иллюстрации в параграфе Снятие.
10. Вставить обе тормозные колодки с противоскрипными пластинами и откинуть корпус поршня вниз. При этом выпуклость на внутренней тормозной колодке войдет в упорный паз поршня. При откидывании вниз следить, чтобы манжета не была повреждена.
11. Автомобили с 10/89 г. вып., кроме моделей "универсал": Вставить пружину -3- в отверстия тормозных колодок.

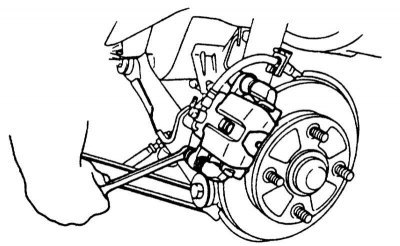

12. Привинтить нижний, на автомобилях с 10/89 г. вып. верхний направляющий палец на держателе суппорта с усилием 20 Нм. Закрепить тормозной шланг в креплении на амортизационной стойке.
13. Если были установлены, отвинтить гайки колеса. Привинтить колесо, учитывая при этом метку на ступице. Опустить автомобиль и затянуть гайки крест-накрест с усилием 100 Нм.
Внимание! Несколько раз выжать педаль тормоза, пока не почувствуется ощутимое сопротивление. За счет этого устанавливается регулировочное устройство стояночного тормоза.
14. Проверить тормозную жидкость в компенсационном бачке, при необходимости долить до максимальной отметки.
15. Отрегулировать ручной тормоз, см. Раздел Регулировка ручного тормоза.
16. Осторожно приработать новые колодки, для этого несколько раз снизить скорость автомобиля с 80 до 40 км/ч небольшим нажатием педали тормоза. В промежутках делать паузы для охлаждения тормозов.
Внимание! На первых 200 км не следует совершать полные торможения.
