Снятие
1. Снять заднее колесо в сборе.
2. Переместить рычаг стояночного тормоза в направлении стрелки и отсоединить от него трос стояночного тормоза, как показано на рисунке ниже.

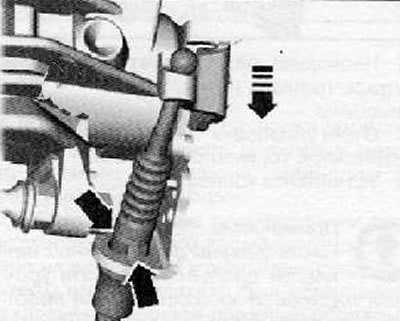

3. Сжать фиксаторы тросы стояночного тормоза и извлечь трос из монтажного кронштейна, как показано на рисунке ниже.
4. Вывернуть стопорные винты из опоры суппорта дискового колесного тормозного механизма; придерживать при этом направляющие цапфы.

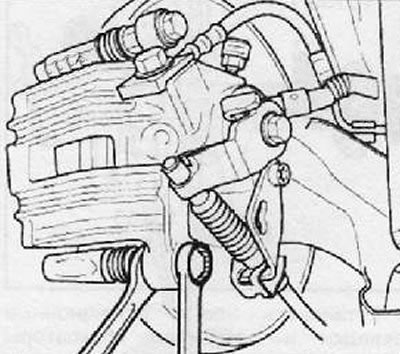

5. Снять суппорт дискового колесного тормозного механизма, зацепить его при помощи проволоки таким образом, чтобы он не оказывал своим весом никакой нагрузки на тормозной шланг.
6. Извлечь фрикционные накладки и удерживающие пружины (стрелки).
7. Очистить суппорт дискового колесного тормозного механизма; запрещается, чтобы на поверхности, на которую будут наклеиваться фрикционные накладки, были остатки клея или консистентной смазки.

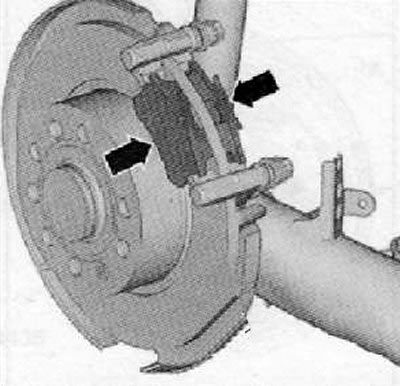

Примечание. Для очистки суппорта дискового колесного тормозного механизма пользоваться исключительно спиртом.
Установка
Примечание. Прежде чем приступить к запрессовке, следует удалить тормозную жидкость из расширительного бачка при помощи сосуда для удаления воздуха.

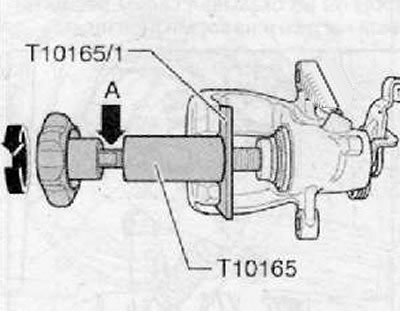

1. Запрессовать поршень в суппорт дискового колесного тормозного механизма поворачиванием накатанного маховичка приспособления для обратной регулировки (Т10165). Не повредить при этом манжету. В случае затруднения перемещения поршня возможно применить на предусмотренных для этой цели площадках (А) гаечный ключ с открытым зевом.
Примечание. В результате запрессовки поршня при помощи приспособления для обратной регулировки отменяется автоматическая регулировка поршня в суппорте дискового колесного тормозного механизма.
2. Установить новые фрикционные накладки и пружинные фиксаторы (стрелки) в опору суппорта.

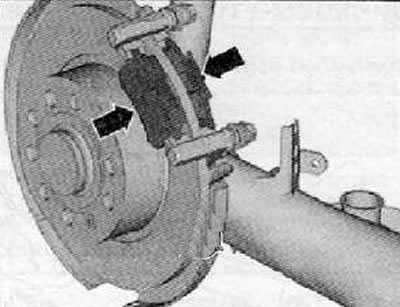

3. Снять защитную пленку с задней поверхности фрикционной накладки.
4. Зафиксировать суппорт дискового колесного тормозного механизма новыми самоконтрящимися винтами. Осуществляя затягивание, следует придерживать направляющие цапфы.

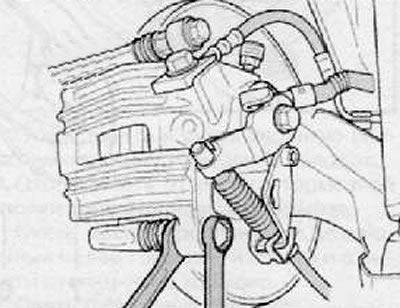

Примечание. В комплекте запчасти имеются тоже четыре самоконтрящихся винта, которые необходимо использовать.
5. Вставить и зафиксировать втулку троса стояночного тормоза (стрелки) в монтажный кронштейна, как показано на рисунке ниже. Втулку вставить до характерного щелчка фиксаторов.

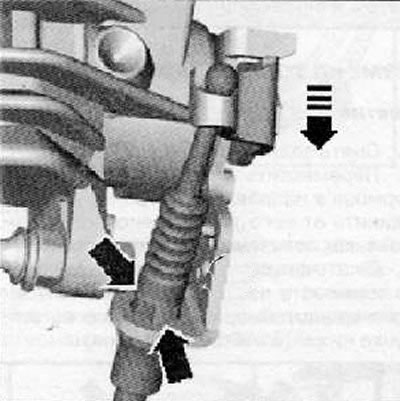

6. Переместить рычаг стояночного тормоза в направлении стрелки и подсоединить к нему трос стояночного тормоза, как показано на рисунке ниже.
7. Несколько раз следует нажать на педаль тормоза на месте стоящем автомобиле.
8. Отрегулировать рычаг включения стояночной тормозной системы.
9. Установить колеса.
Примечание. После замены фрикционных накладок следует проверить уровень тормозной жидкости и, при необходимости, подкорректировать.
