1. Винт крепления, 4 Нм; 2. Тормозной барабан; 3. Крышка; 4. Самоконтрящаяся двенадцатигранная гайка крепления; 5. Ступица заднего колеса в сборе с подшипником; 6. Винт крепления; 7. Тормозной щиток с тормозным механизмом в сборе; 8. Трос стояночного тормоза; 9. Цапфа заднего колеса; 10. Патрубок гидропривода тормозов; 11. Датчик частоты вращения заднего колеса; 12. Заглушка; 13. Винт крепления, момент затяжки 8 Нм; 14. Балка задней подвески в сборе

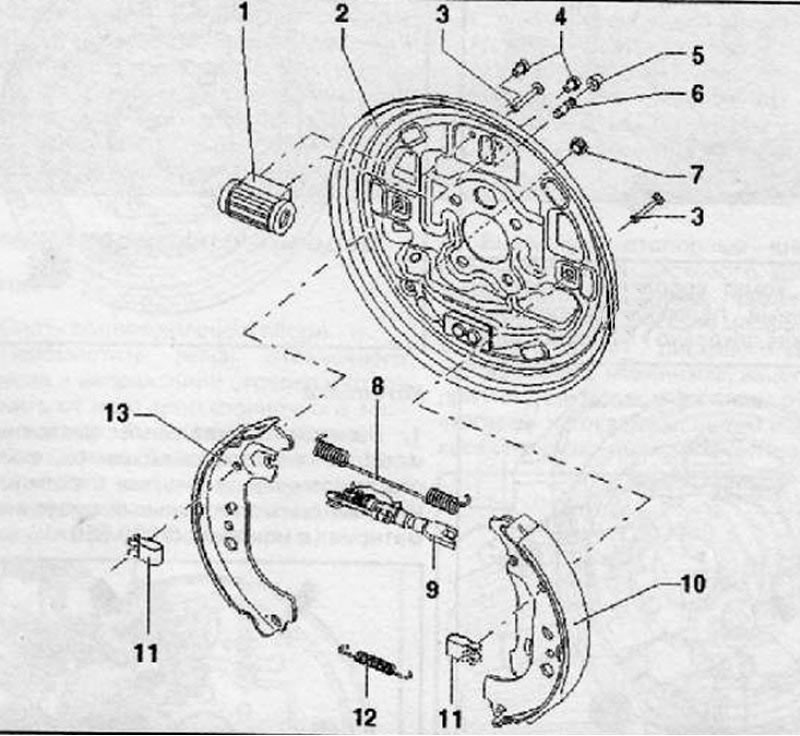

1. Рабочий тормозной цилиндр; 2. Тормозной щиток; 3. Установочный палец; 4. Винт крепления, момент затяжки 10 Нм; 5. Крышка сапуна для прокачки тормозов; 6. Сапун для прокачки тормозов; 7. Заглушка; 8. Верхняя возвратная пружина тормозных колодок; 9. Расширительный шток; 10. Тормозная колодка с рычагом стояночного тормоза; 11. Хомут крепления; 12. Нижняя возвратная пружина тормозных колодок; 13. Тормозная колодка
