Примечание. Главный тормозной цилиндр не ремонтопригоден.
Снятие
1. Снять декоративную крышку двигателя.
2. Снять воздушный фильтр в сборе (см. соответствующий раздел в главе Система впуска и выпуска).
3. Снять аккумуляторную батарею и ее опорную пластину.
4. Используя специальное оборудование для прокачки тормозной системы (VAS 5234), удалить из расширительного бачка главного тормозного цилиндра тормозную жидкость.
5. Уложить вокруг двигателя чистую ветошь.
6. Отсоединить от расширительного бачка (4) главного тормозного цилиндра шланг гидропривода выключения сцепления (2), как показано на рисунке ниже.
7. Заглушить (1) шланг (2) гидропривода выключения сцепления, используя специальную заглушку (Т10249), как показано на рисунке ниже.
8. Поднять шланг (2) и отвести в сторону.

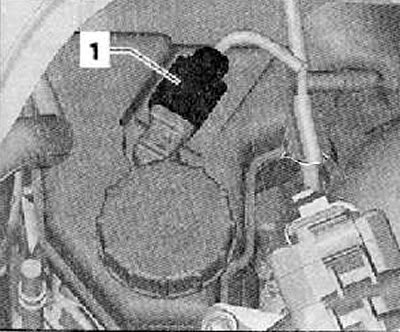

9. Отсоединить разъем жгута электропроводки (1) от датчика сигнализатора уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра, как показано на рисунке ниже.

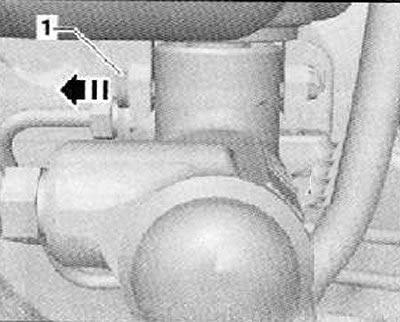

10. Извлечь из главного тормозного цилиндра фиксирующий палец (1) в направлении стрелки, как показано на рисунке ниже.
11. Снять с главного тормозного цилиндра расширительный бачок в сборе.

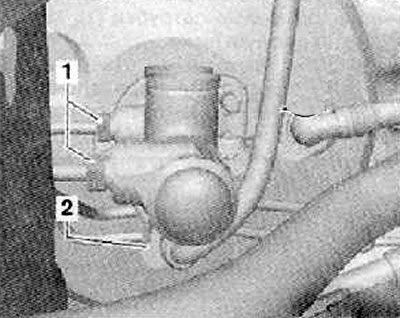

12. Отсоединить разъем жгута электропроводки от выключателя стоп-сигналов (2), как показано на рисунке ниже.
13. Нанести установочные метки на тормозные патрубки (1), показанные на рисунке ниже.
14. Отвернуть соединительные гайки и отсоединить от главного тормозного цилиндра тормозные патрубки (1), как показано на рисунке ниже.
15. Заглушить выходные отверстия главного тормозного цилиндра, специальными пробками из ремонтного комплекта (1Н0 698 311 А).

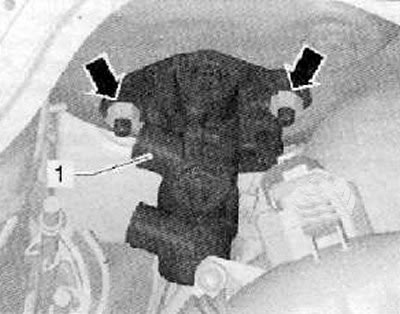

16. Отвернуть гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя тормозов (стрелки), как показано на рисунке ниже.
17. Аккуратно потянуть и отсоединить главный тормозной цилиндр (1) от вакуумного усилителя.
18. Снять выключатель стоп-сигналов.
[Смотрите источник на портале: Autoinstruction]
Установка
Примечание.
Всегда после разборки необходимо заменять прокладку между главным тормозным цилиндром и вакуумным усилителем. Быть предельно внимательным при установке главного тормозного цилиндра на вакуумный усилитель — следить, чтобы шток усилителя был установлен в главном цилиндре должным образом.
Всегда заполнять тормозную систему свежей тормозной жидкостью.
1. Установка производится в последовательности обратной снятию.
Долить в расширительный бачок главного тормозного цилиндра свежей тормозной жидкости.
Прокачать тормозную систему.
Прокачать гидропривод выключения сцепления.
Установить воздушный фильтр в сборе.
Установить аккумуляторную батарею и опорную пластину АКБ.
Установить верхнюю декоративную крышку двигателя.

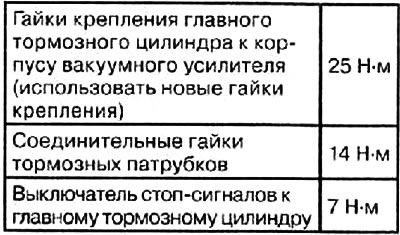

Моменты затяжки резьбовых соединений
