Снятие
1. Снять декоративную крышку двигателя.
2. Снять воздушный фильтр в сборе (см. соответствующий раздел в главе Система впуска и выпуска).
3. Снять аккумуляторную батарею и ее опорную пластину.
4. Используя специальное оборудование для прокачки тормозной системы (VAS 5234), удалить из расширительного бачка главного тормозного цилиндра тормозную жидкость.
5. Уложить вокруг двигателя чистую ветошь.

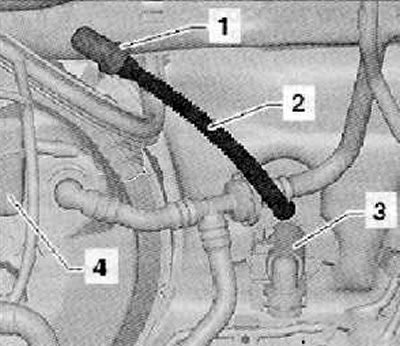

6. Отсоединить от расширительного бачка (4) главного тормозного цилиндра шланг гидропривода выключения сцепления (2), как показано на рисунке ниже.
7. Заглушить (1) шланг (2) гидропривода выключения сцепления, используя специальную заглушку (Т10249), как показано на рисунке ниже.
8. Поднять шланг (2) и отвести в сторону.

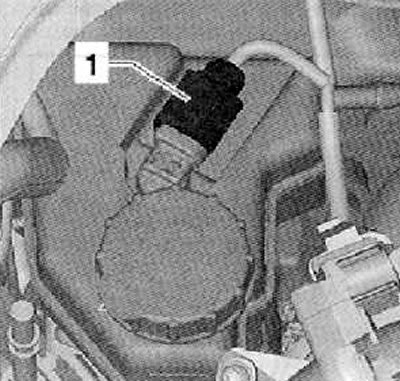

9. Отсоединить разъем жгута электропроводки (1) от датчика сигнализатора уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра, как показано на рисунке ниже.

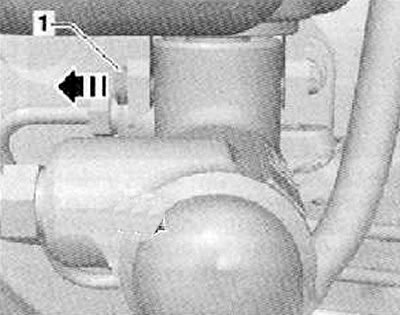

10. Извлечь из главного тормозного цилиндра фиксирующий палец (1) в направлении стрелки, как показано на рисунке ниже.
11. Снять с главного тормозного цилиндра расширительный бачок в сборе.

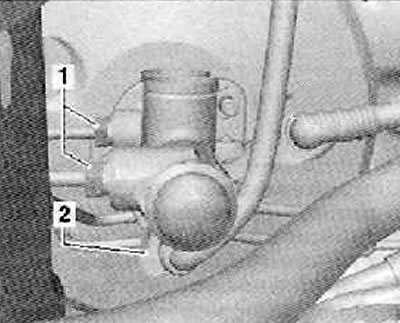

12. Отсоединить разъем жгута электропроводки от выключателя стоп-сигналов (2), как показано на рисунке ниже.
13. Нанести установочные метки на тормозные патрубки (1), показанные на рисунке ниже.
14. Отвернуть соединительные гайки и отсоединить от главного тормозного цилиндра тормозные патрубки (1), как показано на рисунке ниже.
15. Заглушить выходные отверстия главного тормозного цилиндра, специальными пробками из ремонтного комплекта (1 НО 698 311 А).

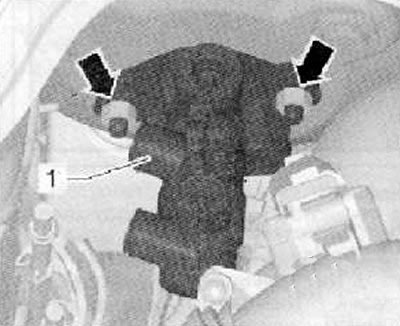

16. Отвернуть гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя тормозов (стрелки), как показано на рисунке ниже.
17. Аккуратно потянуть и отсоединить главный тормозной цилиндр (1) от вакуумного усилителя.
18. Снять выключатель стоп-сигналов.
19. Снять левый вентиляционный патрубок.
20. Отсоединить педаль тормоза от штока вакуумного усилителя тормозов (см. соответствующий раздел в данной главе).

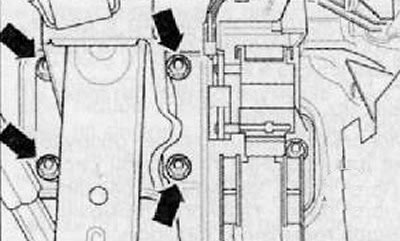

21. Отвернуть гайки крепления вакуумного усилителя в сборе к поперечине кузова автомобиля, как показано на рисунке ниже.
22. Снять вакуумный усилитель в сборе.
Установка
1. Установка производится в последовательности обратной снятию.
Подсоединить педаль тормоза к штоку вакуумного усилителя.
Заполнить свежей тормозной жидкостью расширительный бачок главного тормозного цилиндра.
Прокачать тормозную систему.
Прокачать гидропривод выключения сцепления.
Установить воздушный фильтр в сборе.
Установить опорную пластину АКБ и аккумуляторную батарею в сборе.
Установить верхнюю крышку двигателя.
