Бензиновые двигатели

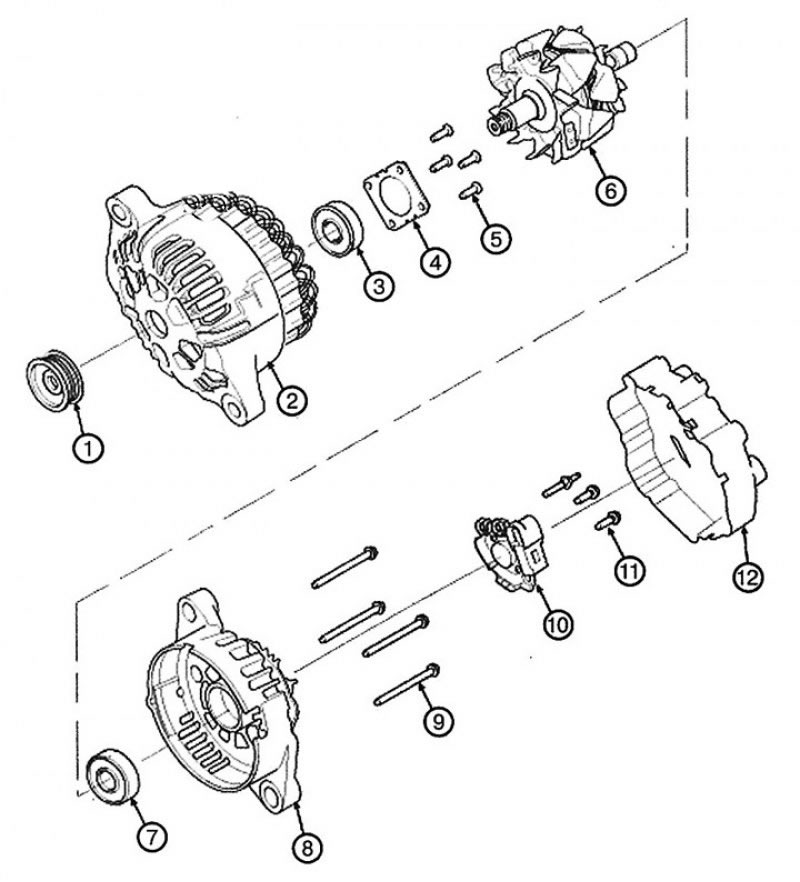

1. Шкив; 2. Передний корпус; 3. Передний подшипник; 4. Крышка подшипника; 5. Болт крышки подшипника; 6. Ротор; 7. Задний подшипник; 8. Задний корпус; 9. Стяжной болт; 10. Щеткодержатель; 11. Болт щеткодержателя; 12. Задняя крышка
Замена
1. Отсоедините сначала отрицательную клемму аккумуляторной батареи, а затем положительную.
2. Снимите впускной коллектор.
3. Отсоедините разъем генератора и снимите кабель с вывода «В» генератора.
4. Снимите ремень привода вспомогательного оборудования.

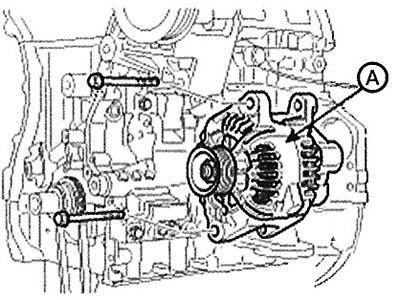

5. Отверните стяжной болт, затем снимите генератор (А).
Примечание: Момент затяжки: 49,0-63,7 Нм
6. Установка производится в порядке, обратном снятию.
Разборка и сборка

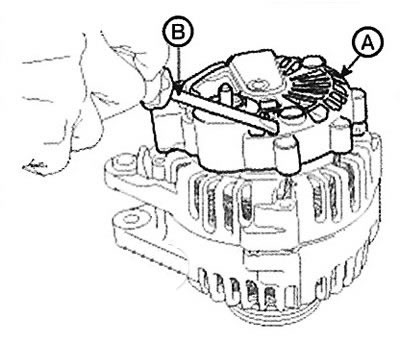

1. Снимите крышку (А) генератора с помощью отвертки (В).

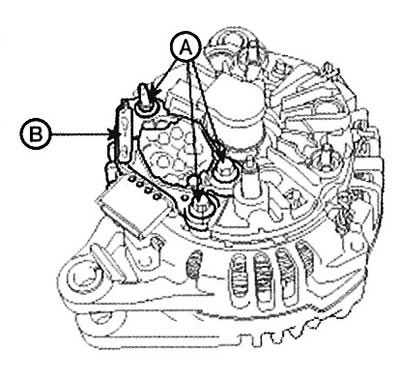

2. Отверните болты (А) крепления и отсоедините щеткодержатель (В).

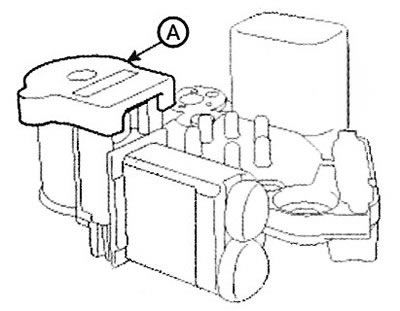

3. Снимите направляющую (А) токосъемного кольца.

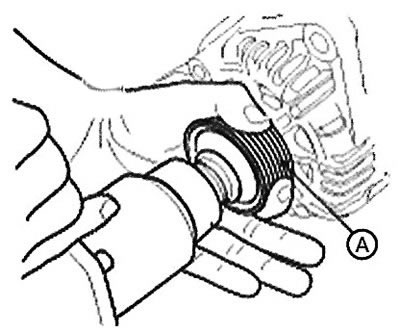

4. Отверните гайку и снимите шкив (А).
[Оригинал можно просмотреть на сайте: autoinstruction]

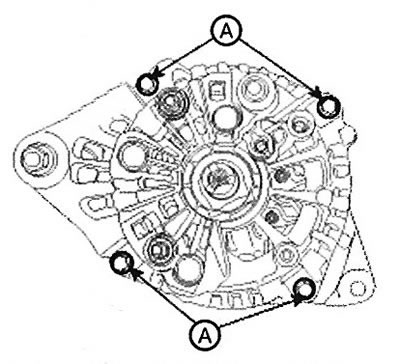

5. Отверните четыре стяжных болта (А).

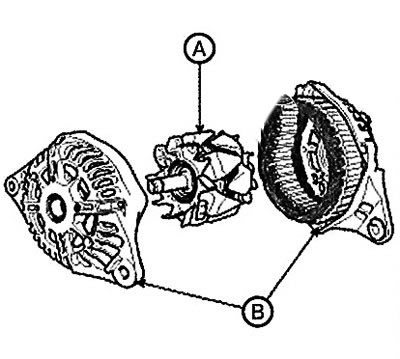

6. Извлеките ротор (А) из корпуса (В).
7. Сборка производится в порядке, обратном разборке.
Проверка технического состояния ротора
1. Убедитесь в наличии непрерывности между токосъемными кольцами (А).

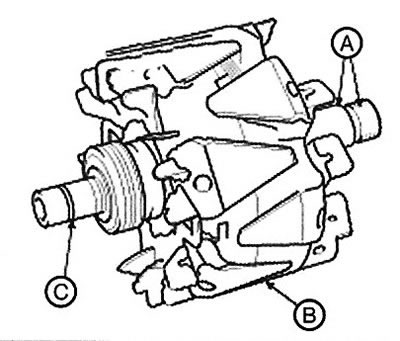

2. Убедитесь в отсутствии непрерывности между токосъемными кольцами и ротором (В) или валом (С) ротора.
Проверка технического состояния статора

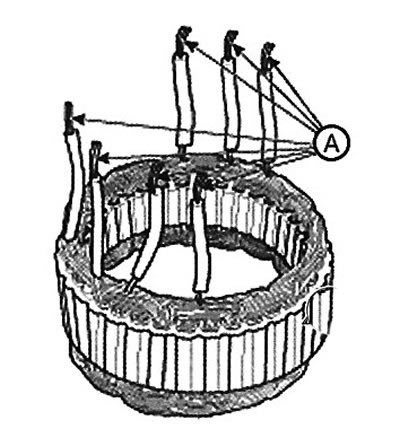

1. Убедитесь в наличии непрерывности между проводами (А) каждой пары.
2. Убедитесь в отсутствии непрерывности между каждым выводом и сердечником катушки.
3. При получении неудовлетворительных результатов любого испытания непрерывности обмотки, замените генератор новым.
Дизельные двигатели

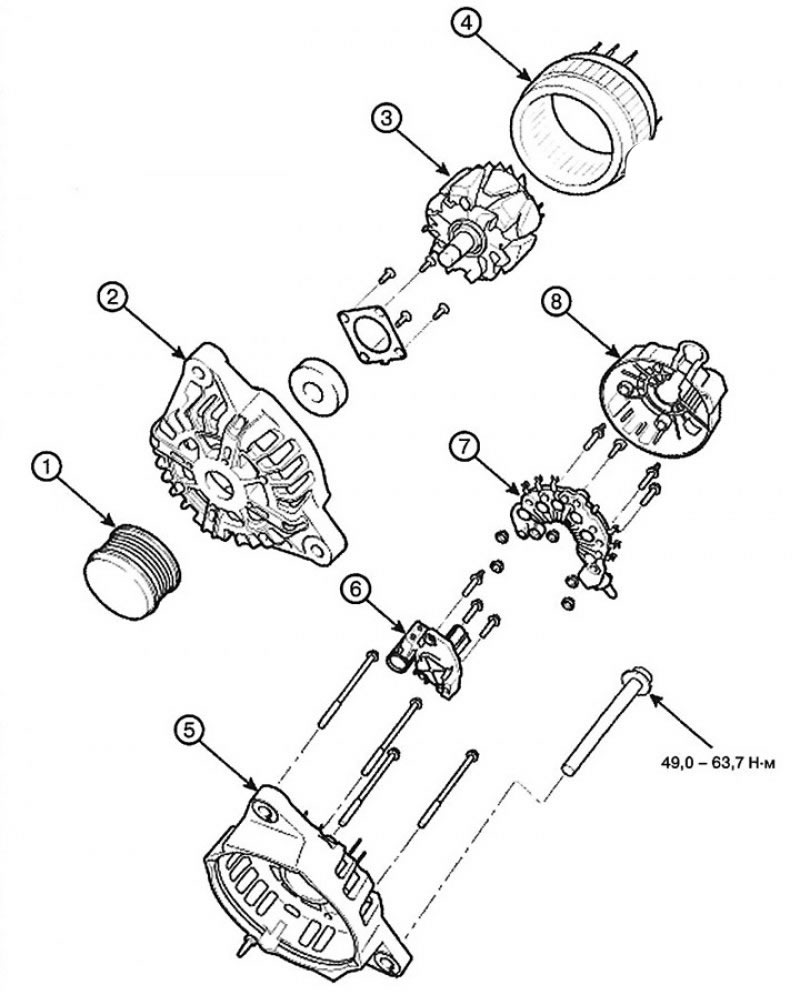

1. Инерционный шкив генератора (ОАР); 2. Передний корпус; 3. Ротор; 4. Статор; 5. Задний корпус; 6. Регулятор в сборе; 7. Выпрямитель; 8. Задняя крышка
Снятие и установка

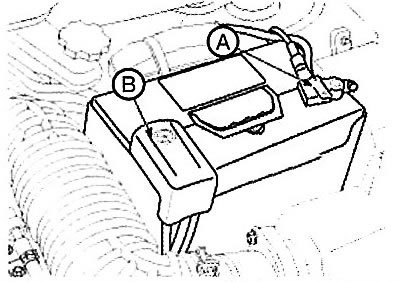

1. Сначала отсоедините отрицательную клемму (А) аккумуляторной батареи, затем - положительную (В).

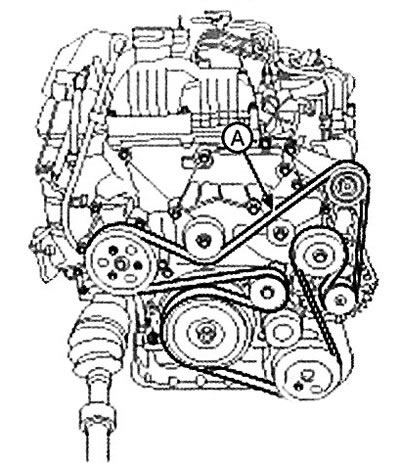

2. Снимите ремень (А) привода вспомогательного оборудования, вращая регулировочный болт натяжителя торцевым ключом против часовой стрелки.

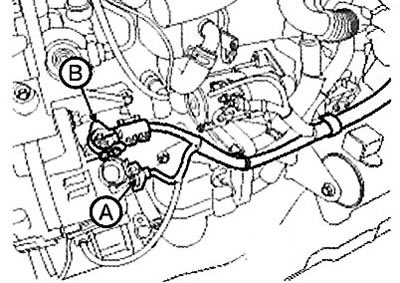

3. Отсоедините разъем (А) генератора и снимите кабель (В) с вывода «В» генератора.

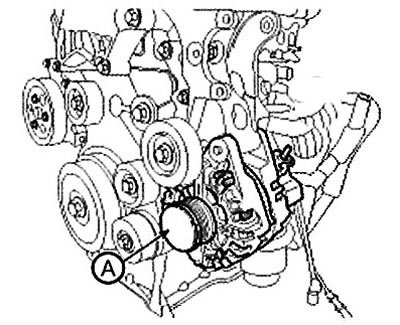

4. Снимите генератор (А).
Примечание: Момент затяжки: 49,0 - 63,7 Нм.
5. Установка производится в порядке, обратном снятию.
Разборка и сборка

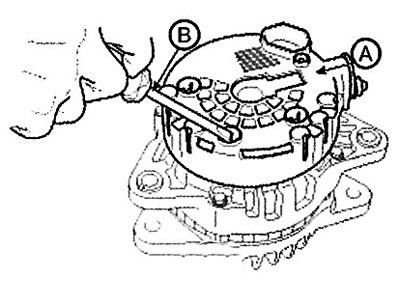

1. Снимите крышку (А) генератора с помощью отвертки (В).

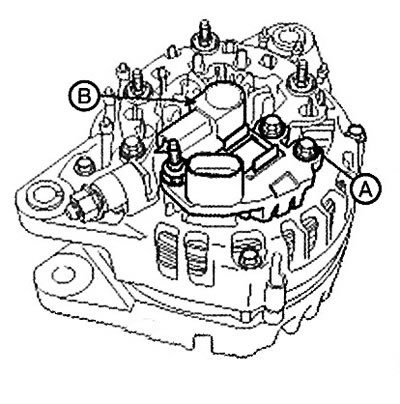

2. Отверните болты (А) крепления и снимите регулятор (В).

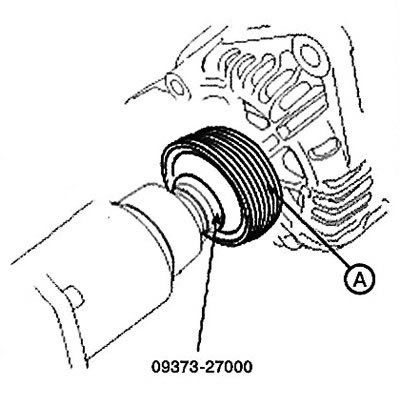

3. Снимите шкив (А) при помощи специального приспособления.

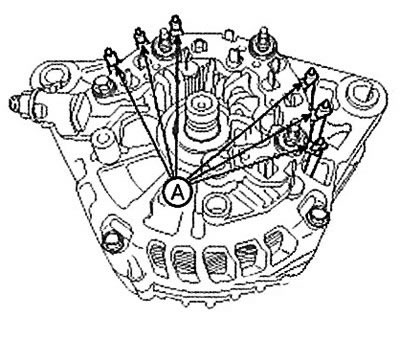

4. Отпаяйте провода (А) статора.

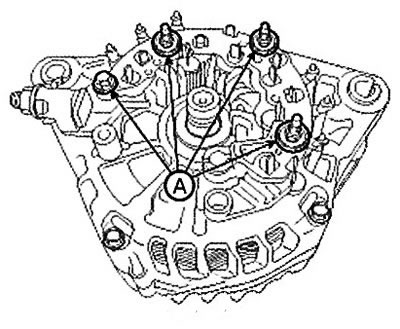

5. Отверните стяжные болты (А).

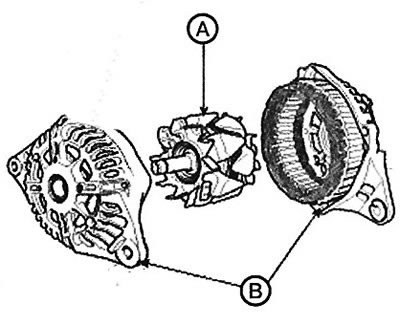

6. Извлеките ротор (А) из корпуса (В).
7. Сборка производится в порядке, обратном разборке.
Проверка технического состояния ротора
Операции аналогичны действиям, проводимым на бензиновых двигателях.
Проверка технического состояния статора
Операции аналогичны действиям, проводимым на бензиновых двигателях.
