Примечание. Не проворачивать распредвал во время проверки технического состояния.

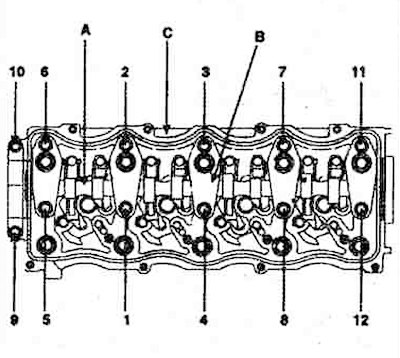

1. Установить распредвал (А) в головку блока цилиндров (С) и крышки подшипников (В), затем затянуть болты крепления в последовательности указной на рисунке моментом затяжки 26.5-29.5 Нм.
2. Установить индикатор часового типа.
3. Выставить индикатор часового типа на ноль, затем, перемещая распределительный вал вперед и назад измерить осевой люфт. Допустимая величина люфта 0.05-0.15 мм.
4. Отвернуть болты крепления крышки подшипников распредвала. Снять распредвал и проверить его поверхность на наличие повреждений и чрезмерного износа. Проверить рабочую поверхность подшипников на наличие повреждений и износа. Уложить на распределительный вал калиброванную пластиковую проволоку, установить распредвал в головку блока цилиндров.
5. Установить крышки подшипников и затянуть болты крепления требуемым моментом затяжки.
6. Снять крышки подшипников распределительного вала. Используя специальный шаблон, измерить зазор между распредвалом и подшипником. Допустимая величина зазора 0.040-0.074 мм.
7. Если зазор превышает допустимую величину, а распредвал был заменен, необходимо заменить головку блока цилиндров.
Если распределительный вал не заменялся, необходимо, используя индикатор часового типа, измерить биение. Допустимая величина биения шеек распредвала 0.035 мм (2-я и 4-я) и 0.050 мм (3-я).
Если биение распределительного вала не превышает допустимой величины, необходимо заменить головку блока цилиндров. Если биение превышает допустимую величину, необходимо заменить распределительный вал. Затем повторно измерить зазор между подшипниками распредвала и шейками, если зазор превышает допустимую величину, необходимо заменить головку блока цилиндров.

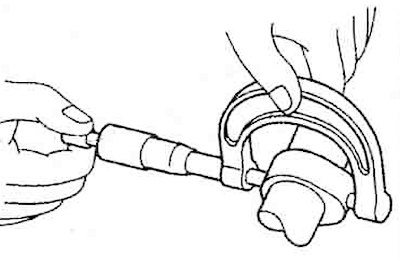

8. Измерить высоту кулачка распределительного вала (А). Высота впускных кулачков 34.697-34.197 мм и выпускных 34.570-34.070 мм.
9. Используя щуп и линейку измерить неплоскостность поверхности сопряжения головки блока с цилиндр.а. Если величина неплоскостности не превышает 0.03 мм по ширине, 0.09 мм по длине и 0.012 мм по диагонали (51 х 51 мм) — головку блока можно использовать повторно.
Примечание. Измерение производить в плоскостях, указанных на рисунке.
10. Если одна из величин превышает допустимый предел, необходимо заменить головку блока цилиндров.
