Примечание. Стандартные значения для всех проверок приведены у разделе «Сервисные данные и спецификация» в конце данной главы.
Деформация головки блока цилиндров
Примечание. При выполнении данной проверки также необходимо проверить деформацию блока цилиндров.
1. Скребком удалить с поверхности масло и водяную пленку (как включения), прокладку, герметик, нагар и т.п.
Примечание. Соблюдать осторожность, чтобы не допустить попадания воды или частиц прокладки в смазочные каналы.

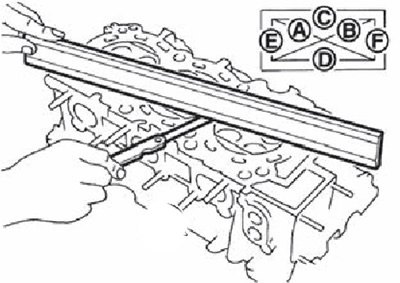

2. Используя поверочную линейку и набор плоских щупов, измерить неплоскостность поверхности головки блока цилиндров в шести направлениях (А-F). Если полученные результаты превышают предельно допустимое значение, необходимо заменить головку блока цилиндров новой.
Если измеренные значения не соответствуют норме, заменить головку блока цилиндров с верхней частью.
Примечание. Головка блока цилиндров обрабатывается вместе с верхней частью, поэтому замена этих деталей по отдельности невозможна. Заменять головку блока цилиндров только в комплекте с верхней частью.
Размеры клапанов
Проверить размеры каждого клапана.
Если размеры не соответствуют норме, заменить клапан и проверить посадку в седле клапана.
Зазор в направляющей втулке клапана
Микрометром (А) измерить диаметр стержня клапана.
Измерить внутренний диаметр направляющей втулки клапана с помощью нутромера.
Вычислить величину зазора в направляющей втулке клапана:
(Зазор в направляющей втулке) - (Внутренний диаметр направляющей втулки) - (Диаметр стержня клапана)
Если полученное значение не соответствуют норме, заменить клапан и/или головки блока цилиндров с верхней частью.
Посадка клапана в седле
После проверки соответствия размеров клапанов и направляющих втулок номинальным значениям, проверить правильность посадки клапана в седле.
Нанести тонкий слой берлинской лазури на фаску клапана. Прижать рабочую фаску клапана к седлу, но не вращать клапан. Затем убрать клапан и осмотреть седло и фаску клапана.
Если краска отпечатывается по всей окружности седла клапана, направляющая втулка и седло клапана соосны.

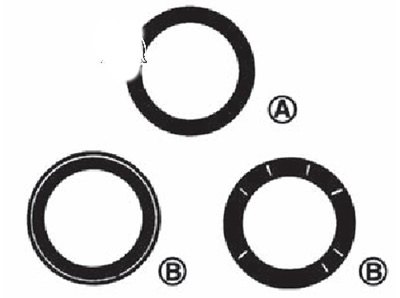

А. Нормально. В. Ненормально.
В противном случае перещлифовать фаску и проверить снова. Заменить седло клапана новым, если не удается добиться правильной посадки клапана в седло.
Размеры пружины и характеристики упругости

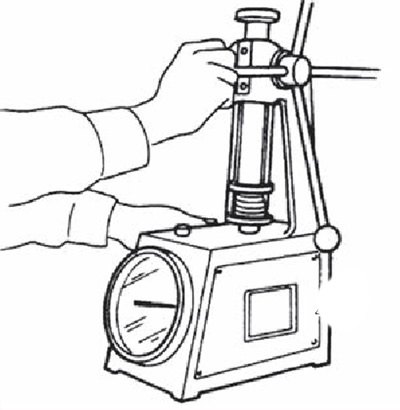

Проверить создаваемую нагрузку при определённой высоте клапанной пружины, используя специальный стенд.
Если хотя бы одно из полученных значений не соответствует норме, заменить клапанную пружину новой.
