- Турбокомпрессор.
- Впускной коллектор.
- Выпускной коллектор.
- Вывод системы охлаждения и термостат в сборе.
- Переднюю крышку и приводную цепь.
- Верхнюю часть головки блока цилиндров.

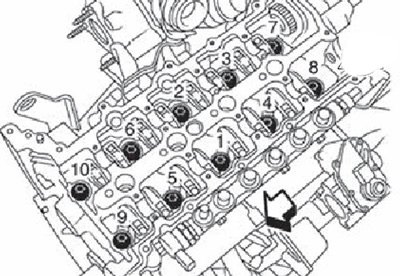

2. Отвернуть болты крепления в последовательности, обратной указанной на рисунке, и снять головку блока цилиндров.
Стрелка указывает в сторону передней части двигателя
Примечание. На рисунке приведена последовательность затяжки болтов крепления.
3. Снять прокладку головки блока цилиндров.
4. Установить головку блока цилиндров в сборе на специальный стенд (KV113B0200 (Mot.1573 по каталогу Renault)).
5. Извлечь гидротолкатели.
Примечание. Погрузить гидротолкатели в масляную ванну для предотвращения попадания в них воздуха.

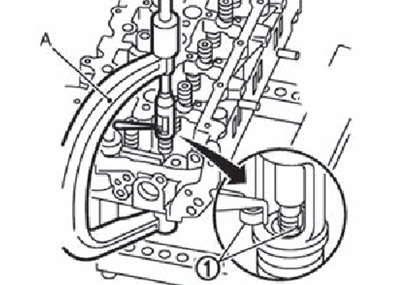

6. Снять сухари клапанов (1), сжав клапанную пружину специальным приспособлением (А).
7. Снять тарелку клапана и клапанную пружину.
8. Проверить параметры установки маслоотражательного колпачка перед извлечением клапана и снятием колпачка:

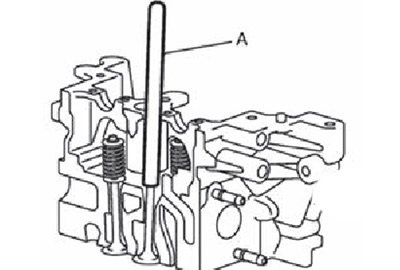

Установить шток (А) оправки для напрессовки маслоотражательного колпачка (KV113B0180 (Mot.1511-01 по каталогу Renault}} на маслоотражательный колпачок.
Примечание. Внутренний диаметр штока должен быть идентичен клапану. К тому же нижняя часть штока должна касаться метилмческой части верхней секции маслоютражательного колпачка.

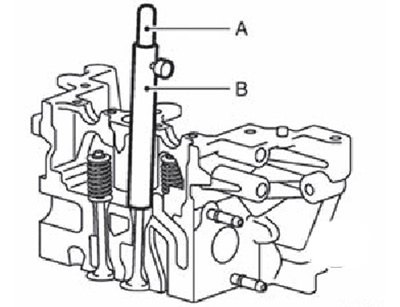

Установить направляющую трубку (В) через шток (А) так, чтобы она коснулась головки блока цилиндров, и зафиксировать шток колесиком с накаткой. Снять направляющую трубку со штоком в сборе, следя за тем, чтобы не сместить колесико с накаткой.
9. Выдавить стержень клапана в сторону камеры сгорания и извлечь клапан.
Примечание. Отметить положение установки Sr для правильного расположения при сборке.

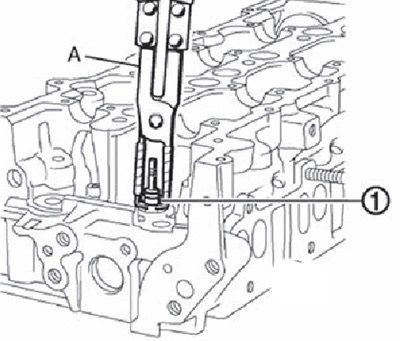

10. Снять маслоотражательный колпачок (1) специальным съемником (А) (KV113B0090 (Mot.1335)).
