Примечание. Газораспределительный механизм данного двигателя отличается от обычной схимы DOHC (два распредвала верхнего расположения) с четырьмя клапанами на цилиндр, поскольку и правый и левый распределительные валы имеют как впускные, так и выпускные кулачки. Руководствоваться приведенной ниже иллюстрацией для определения расположения впускных и выпускных клапанов.
1. Снять следующие части:
- Маслоотделитель.
- Топливные форсунки.
- Передний маслоотражатель двигателя.
- Переднюю крышку и цепь привода газораспределительного механизма с сопутствующими частями.
- Топливный насос.
- Вакуумный насос.
2. Снять датчик положения распределительного вала.
Внимание.
- Обращаться осторожно с датчиком положения распределительного вала, не допускать ударов по нему.
- Не разбирать датчик положения распределительного вала.
- Не допускать воздействия на датчик электромагнитного поля.
3. Снять верхнюю часть головки блока цилиндров:
Отвернуть болты крепления в последовательности, обратной указанной на рисунке.
Стрелка указывает в сторону передней части двигателя
Примечание. На рисунке приведена последовательность затяжки болтов крепления.
Снять верхнюю часть головки блока цилиндров (1), используя плоскую отвертку (А) и защитную подкладку (В).
Внимание. Соблюдать осторожность, чтобы не повредить установочные поверхности.
4. Снять распределительные валы:

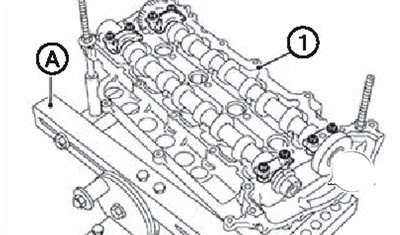

Установить верхнюю часть головки блока цилиндров (1) на стенд для головки блока цилиндров (А) (KV113B0200 (Mot.1573 по каталогу Renault)).
Отвернуть болты крепления и снять крышки коренных подшипников и распределительные валы.
Примечание. Отметить положение распределительных валов и крышек коренных опор для установки на прежнее место во время сборки.
5. Если необходимо, снять шестерню привода топливного насоса с правого распределительного вала.
Установка
1. Установить шестерню привода топливного насоса (если ока была снята). Момент затяжки болта крепления: 40,0 Нм + дотяжка на 34° по часовой стрелке.
2. Установить распределительный вал в верхнюю часть головки блока цилиндров:
Очистить шейки распределительных валов, чтобы удалить посторонние материалы.
Установить распределительные валы.

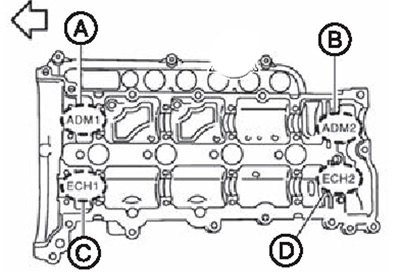

Ориентируясь по рисунку ниже, установить крышки опорных шеек распредвалов на свои места.
A. Деталь с маркировкой ADM1. B. Деталь с маркировкой ADM2. C. Деталь с маркировкой ЕСН1. D. Деталь с маркировкой ЕСН2.
Стрелка указывает в сторону передней части двигателя
От руки затянуть болты крепления крышек коренных опор распредвалов.
3. Установить верхнюю часть головки блока цилиндров:
Совместить паз коленчатого вала (А) с отверстием в блоке цилиндров (В).
Примечание. Данное действие необходимо для предотвращения контакта клапанов с днищами поршней.
Полностью удалить посторонние материалы с тыльной стороны верхней части головки блока цилиндров и установочных поверхностей головки блока цилиндров.
Нанести валик герметика (а) диаметром 0,5-2,5 мм на головку блока цилиндров, как показано на рисунке.
Стрелка указывает сторону передней части двигателя.
Примечание. Использовать оригинальный герметик или эквивалентный.
Установить распределительные валы так, чтобы они находились в указанном на рисунке положении: канавка правого распределительного вала (1) должна быть установлена так, чтобы выступающая часть находилась сверху, а установочная метка левого распределительного вала (2) должна совпадать с выступом на головке блока цилиндров.
Затянуть болты крепления верхней части головки блока цилиндров в несколько этапов:
Стрелка указываете сторону передней части двигателя
Последовательно затянуть болты крепления верхней части головки блока цилиндров № 2, 7, 14 и 20 для равномерной посадки верхней части на головке блока цилиндров.
- Наживить (но не затягивать) оставшиеся болты.
- Отвернуть болты №№ 2,7,14 и 20.
- Наживить (но не затягивать) болты №№ 2, 7,14 и 20.
- Затянуть все болты в указанной последовательности моментом 5,0 Нм.
- Затянуть все болты в указанной последовательности моментом 12,0 Нм.
Примечание. После затяжки болтов крепления удалить все избытки герметика со стыков головки блока цилиндров.
4. Установить цепь привода газораспределительного механизма и сопутствующие части.
5. Установить все остающиеся детали в порядке, обратном снятию.
