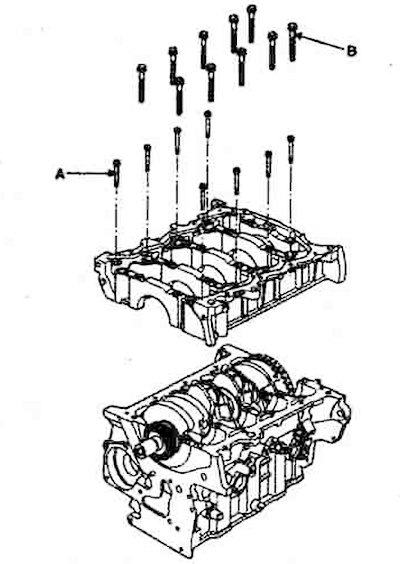

2. Отвернуть болты крепления (А, В) и снять рамку лестничного типа.

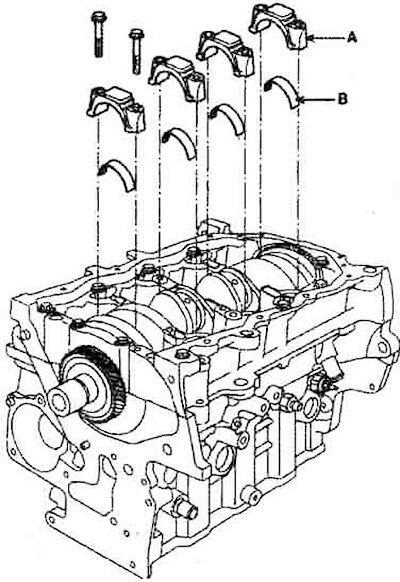

3. Отвернуть болты крепления и снять крышки шатунов (А) с вкладышами (В).
4. Если вокруг верхней части цилиндра имеет место нагар, необходимо снять его скребком.
5. Извлечь поршневую группу из блока цилиндров.
6. Извлечь коленчатый вал (А) из блока цилиндров. Быть осторожным, чтобы не повредить опоры.

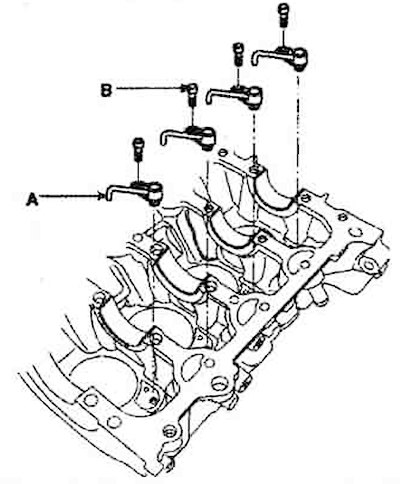

7. Отвернуть болты (В) крепления масляных форсунок, снять форсунки (А).
8. Снять переднюю и заднюю крышки (А, В) корпуса уравновешивающих валов.
[Оригинал расположен на ресурсе: AutoInstruction.ru]
 |
 |

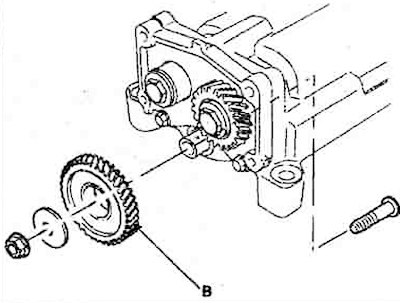

9. Снять промежуточную шестерню привода в сборе (В).

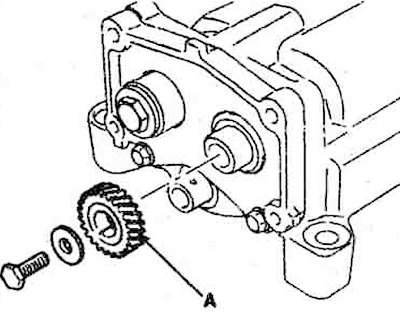

10. Снять ведущую шестерню (А) уравновешивающего вала.
11. Снять плиту (А) шестерен уравновешивающих валов.
12. Снять шестерню (А) ведущего уравновешивающего вала.
13. Снять шестерню (В) ведомого уравновешивающего вала.
14. Снять уравновешивающие валы (А, В).
