Разборка
Используя приспособление, снимите стопорную шайбу, подшипник, шестерню 1-й передачи и обойму подшипника.
Снимите кольцо синхронизатора, пружину синхронизатора, втулку синхронизатора 1-й и 2-й передач и ступицу синхронизатора 1-й и 2-й передач.
Снимите кольцо синхронизатора, снимите шестерню 2-й передачи и игольчатый подшипник.

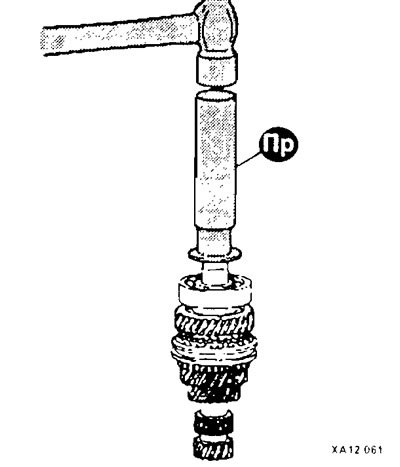

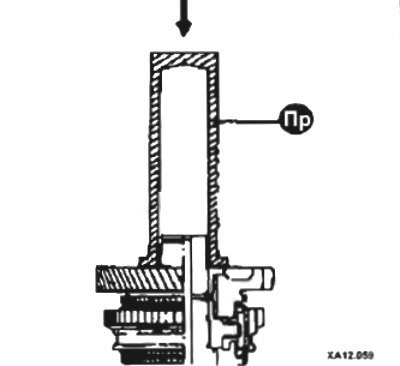

Снимите оставшиеся детали и подшипник.

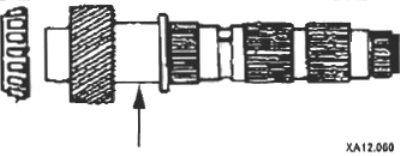

Проверьте состояние внешней поверхности промежуточного вала в месте установки игольчатого подшипника (стрелка).
Проверьте состояние шлиц промежуточного вала.
Совместив игольчатый подшипник с валом или втулкой и шестерней, проверьте плавность его вращения.
Статья перепечатана с ресурса AutoInstruction.ru
Проверьте сепаратор игольчатого подшипника.
Сборка
Сборка осуществляется в обратной последовательности.
Элементы промежуточного (вторичного) вала (модели с 2000 г.): 1, 11 - подшипник; 2 - промежуточный (вторичный) вал; 3 - игольчатый подшипник; 4 - шестерня 1-й передачи; 5 - кольцо синхронизатора; 6 - втулка синхронизатора 1-й и 2-й передач; 7 - ступица синхронизатора; 8 - шестерня 2-й передачи; 9 - шестерня 3-й передачи; 10 - шестерня 4-й передачи; 12 - шестерня 5-й передачи.
