Система отопления и вентиляции (2000-2001 гг. выпуска) [
Mazda 121 JASM/JBSM
]
Главная
Мазда
121
1996-2003
Электрооборудование
Электрические схемы
0

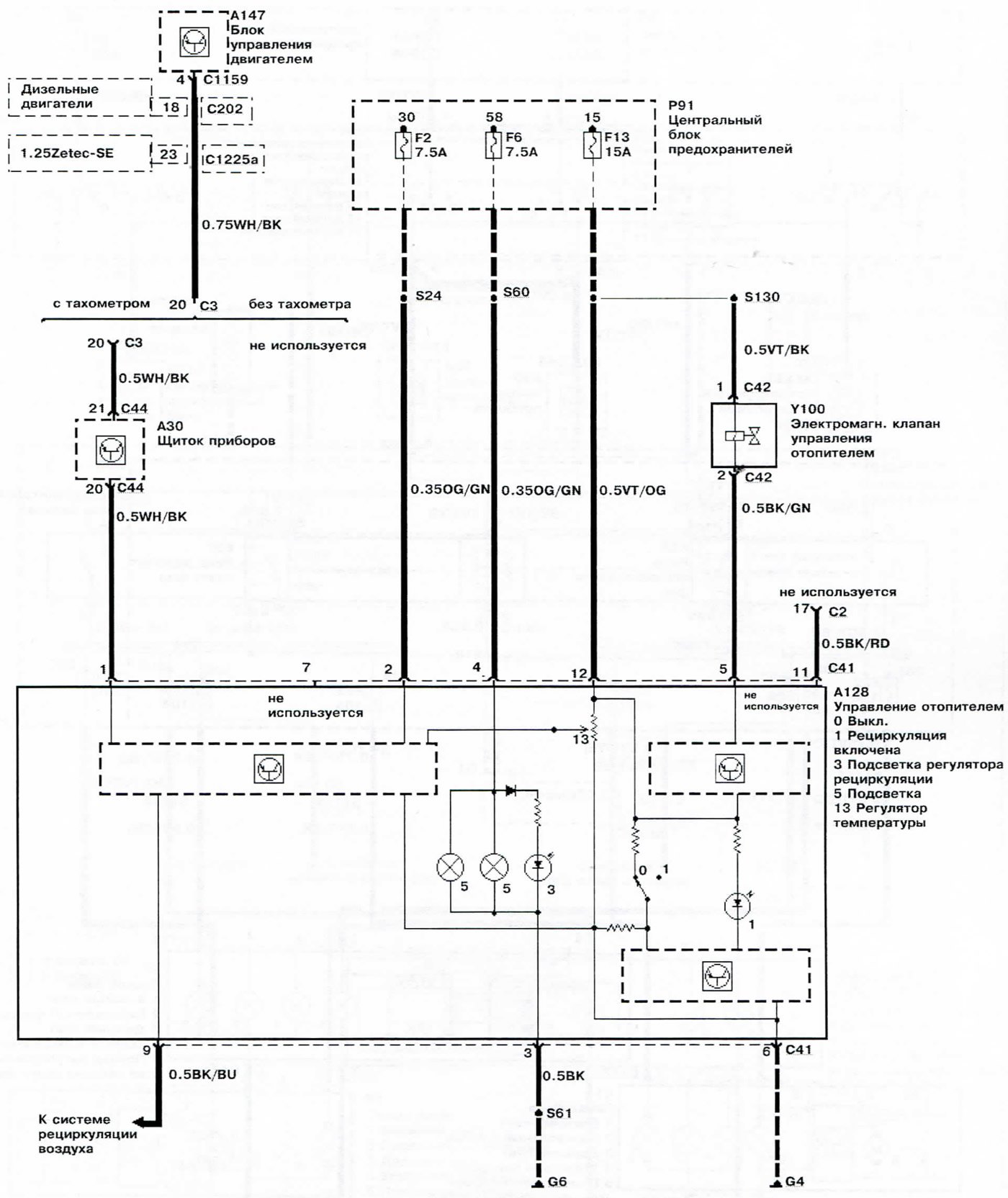

Система отопления и вентиляции (2000-2001 гг. выпуска)

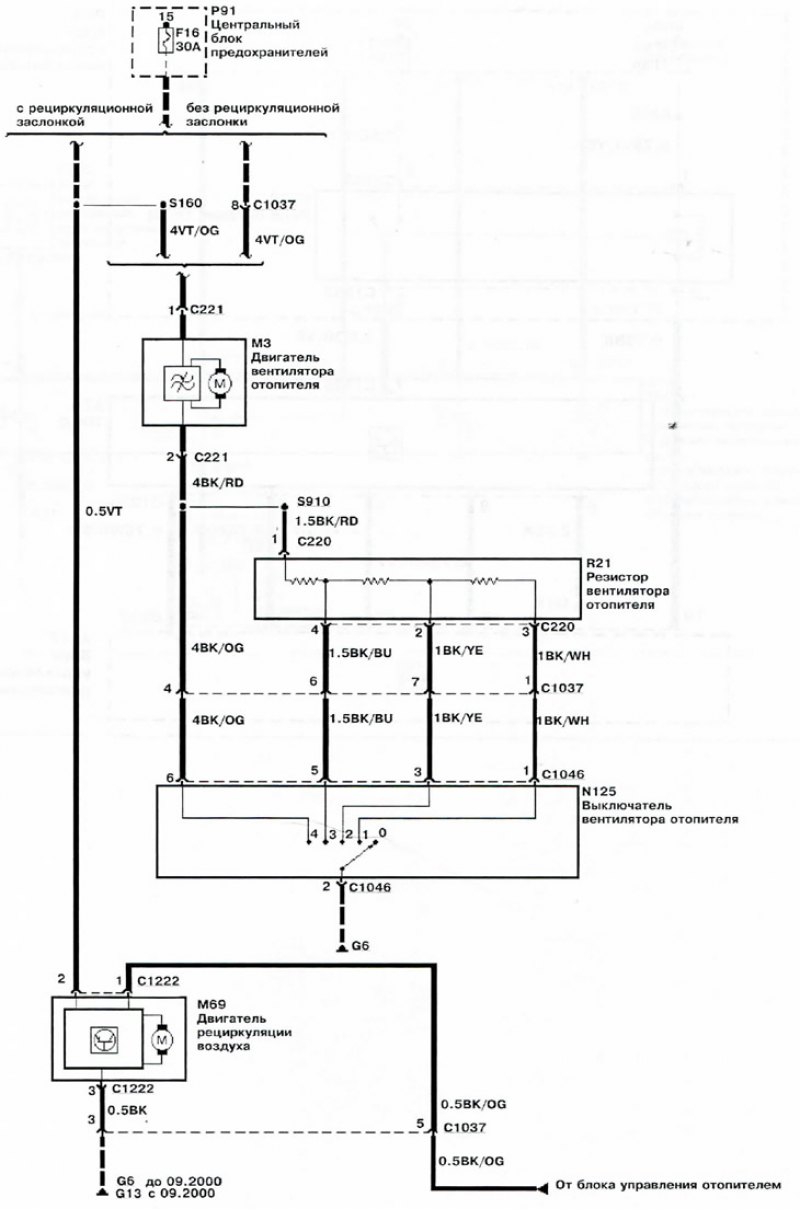

Открыть большую картинку в новой вкладке »
