Установите головку блока цилиндров на столе или в тисках.
Если не сняты, то выверните датчик указателя температуры охлаждающей жидкости и датчик давления масла.

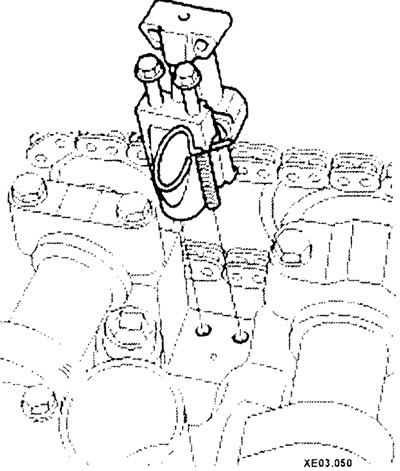

Отвернув два болта, снимите натяжитель цепи.
Отвернув болты, снимите корпуса подшипников распределительных валов.

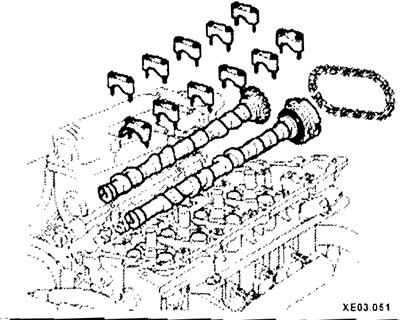

Извлеките распределительные валы из постелей головки блока. Снимите цепь, соединяющую распредвалы.
Снимите сальники распределительных валов.

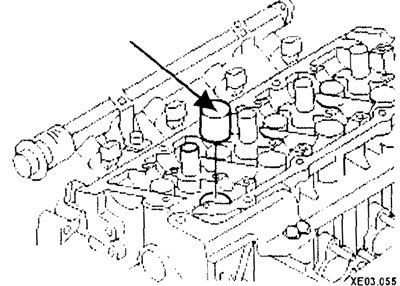

В зависимости от модели извлеките из отверстий головки блока цилиндров гидротолкатели клапанов или регулировочные шайбы с толкателями.
Перед тем, как будут сняты клапаны, пометьте их, и храните их вместе с сопутствующими деталями таким образом, чтобы потом при установке поместить в первоначальные положения.

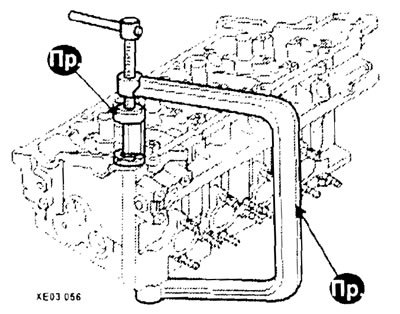

Сожмите пружины на первом клапане приспособлением и снимите сухари.

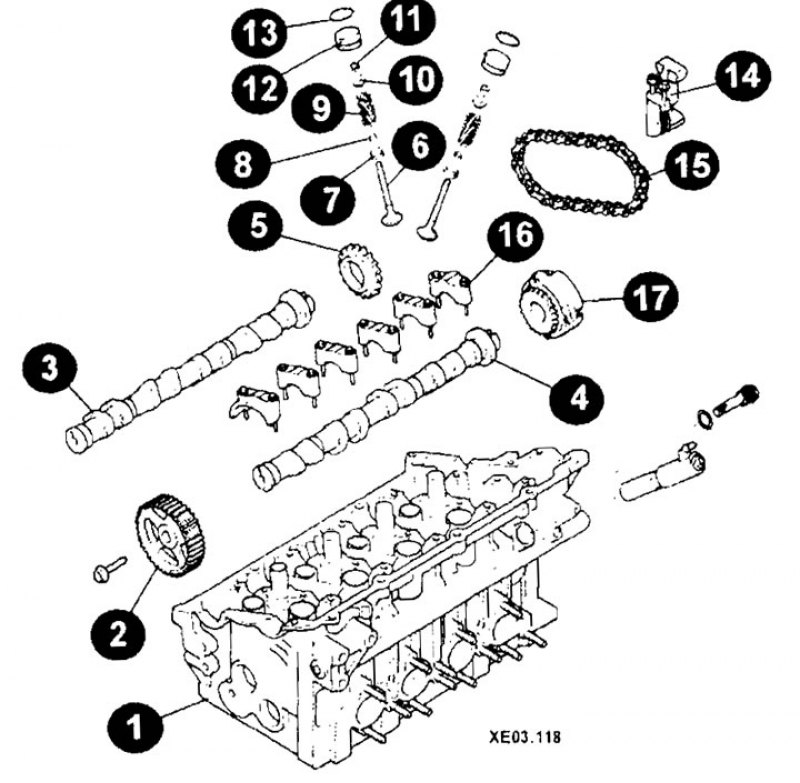

Элементы головки блока цилиндров 2,0 литрового двигателя: 1 - головка блока цилиндров; 2 - зубчатое колесо; 3 - распределительный вал впускных клапанов; 4 - распределительный вал выпускных клапанов; 5 - звездочка; 6 - впускной клапан; 7 - седло клапана; 8 - маслоотражательный колпачок; 9 - пружина; 10 - верхняя тарелка клапана; 11 - сухари; 12 - толкатель; 13 - регулировочная шайба; 14 - автоматический натяжитель цепи; 15 - цепь; 16 - крышка распредвала; 17 - датчик положения коленчатого вала.
Первоисточник расположен на портале Autoinstruction.ru
Осторожно высвободите пружину, снимите тарелку и пружины.

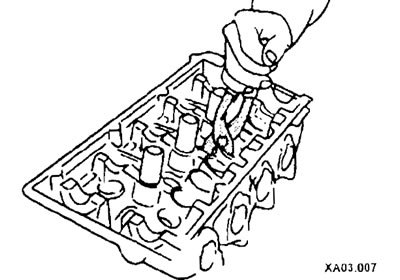

Снимите сальники с клапана с помощью приспособления (см. предыдущий раздел) или клещами.
Извлеките клапан из головки. Если клапан застревает в направляющей (не проходит через нее), протолкните его обратно в головку и запилите паз сухаря и торец клапана при помощи напильника.
Снимите седло пружины.
Повторите процедуру для остальных клапанов. Не забудьте о хранении всех деталей клапанов вместе, чтобы установить их при сборке в первоначальное положение.
Внимание: Процедуру быстрой разборки клапанов см. в предыдущей главе.
