Внимание: Ниже приводится порядок снятия головки цилиндров на двигателе, снятом с автомобиля.
Если не были сняты, то снимите зубчатые колеса и ремень привода распредвалов, предварительно совместив установочные метки зубчатых колес (см. выше).
Отвернув болты крепления, снимите натяжное устройство и обводной ролик.
Снимите крышку головки блока цилиндров.
Отверните болты крепления головки блока цилиндров в последовательности, указанной на рисунке.

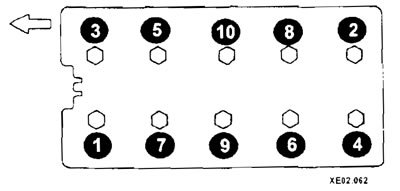

Последовательность отворачивания болтов крепления головки блока цилиндров 1,6 и 1,8 литрового двигателя

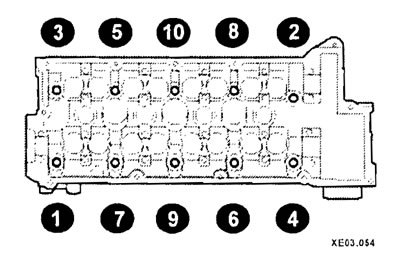

Последовательность отворачивания болтов крепления головки блока цилиндров 2,0 литрового двигателя
Ослабляйте болты по очереди на четверть оборота, пока не сможете отвернуть их силой руки. Работайте в строгой последовательности, чтобы не повредить поверхность головки. Отметьте положение каждого болта, чтобы при установке вернуть их на первоначальные места.
Снимите головку с двигателя. При ощущении сопротивления не пытайтесь ее поддеть при помощи рычага, вставленного между контактирующими поверхностями головки и блока.
Установите головку на деревянную поверхность, чтобы предохранить контактирующую поверхность прокладки.

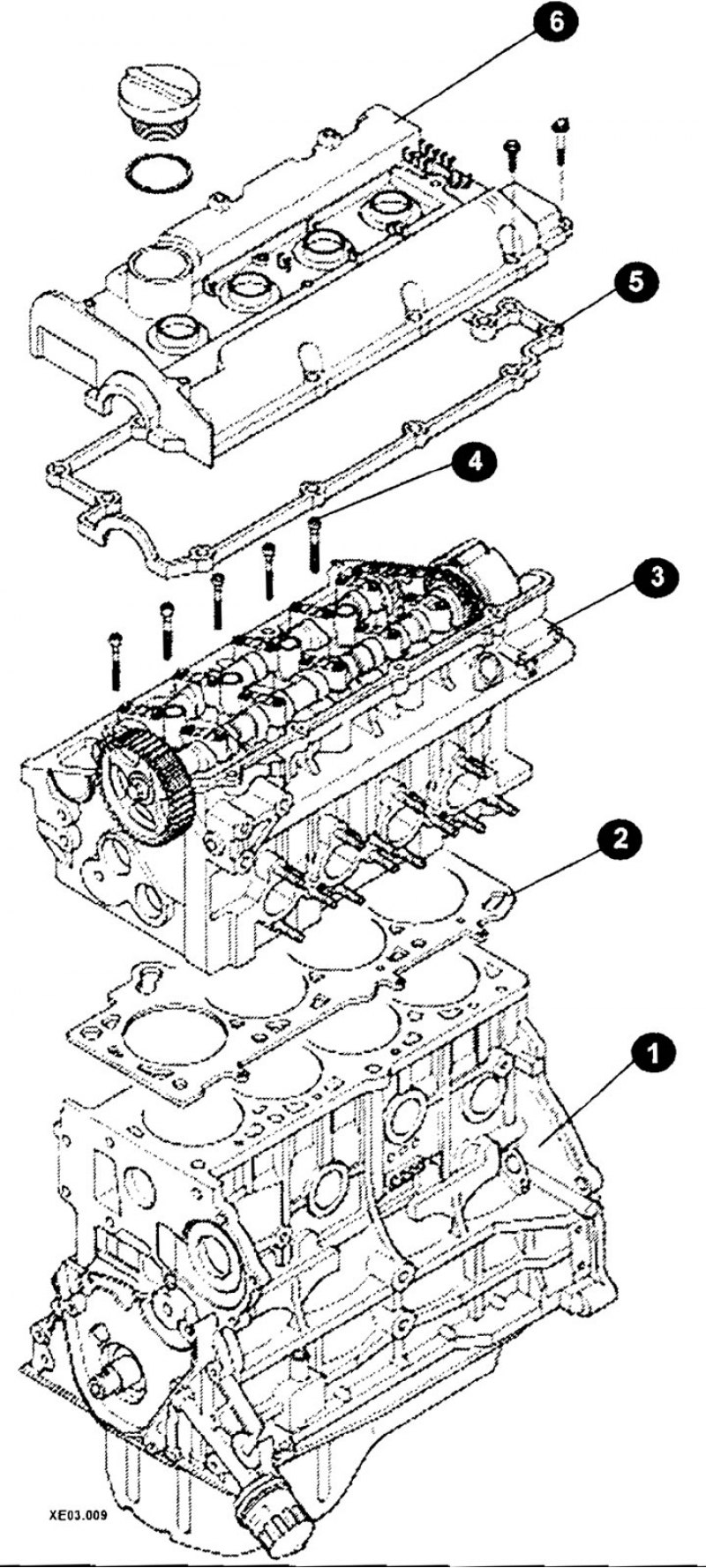

Установочные элементы головки блока цилиндров 2,0 литрового двигателя: 1 - блок цилиндров; 2 - прокладка головки блока цилиндров; 3 - головка блока цилиндров; 4 - болт крепления головки блока цилиндров; 5 - прокладка крышки; 6 - крышка головки блока цилиндров.
