Проверка натяжения ремня
Примечание: под «старым ремнем» подразумевается ремень, проработавший на двигателе более 5 минут.
1. Проверьте ремень на отсутствие механических повреждений, износа, следов масла и ОЖ.

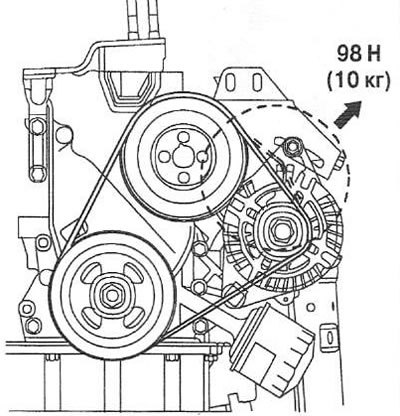

2. Приложите усилие 98 Н (10 кг) и измерьте прогиб ремня между шкивами генератора и насоса ОЖ.
Прогиб ремня:
- новый ремень-3,3-3,7 мм;
- используемый ремень-4,2-4,7 мм.
3. При наличии специального приспособления измерьте натяжение ремня, следуя рекомендациям руководства по эксплуатации приспособления.
Натяжение ремня:
- новый ремень-637,4-735,5 Н;
- используемый ремень - 392,3-490,3 Н.
Примечание: при установке нового ремня отрегулируйте прогиб или натяжение ремня до величин, предназначенных для новых ремней. Затем запустите двигатель и дайте ему поработать в течение 5 минут. Остановите двигатель и отрегулируйте прогиб или натяжение ремня до значений, предназначенных для используемых ремней.
(Информация размещена на интернет-сайте: www.autoinstruction.ru)
Регулировка натяжения ремня
4. Ослабьте регулировочный (А) и блокировочный (В) болты. Переместите генератор для достижения требуемого натяжения ремня и затяните гайки.
5. Повторно проверьте прогиб или натяжение ремня.
Замена ремня
6. Для замены ремня привода генератора снимите шкив насоса ОЖ, открутив четыре винта.
7. Снимите ремень привода генератора и замените его новым.
