Проверка натяжения
Примечание: под «старым ремнем» подразумевается ремень, проработавший на двигателе более 5 минут.

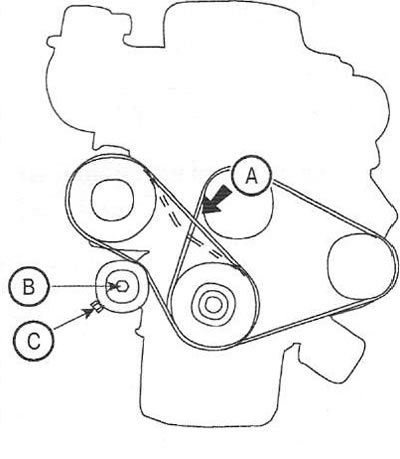

1. Приложив усилие 98 Н (10 кг) в центральной части ремня (А) между шкивами компрессора и коленчатого вала, проверьте прогиб приводного ремня.
Прогиб (натяжение) ремня:
- новый ремень-3,3-3,7 мм (63 ± 5Н);
- используемый ремень - 4,2-4,7 мм (36 ± 5 Н);
- после приработки - ≈8 мм (25-50 Н).
Регулировка натяжения
Внимание: ремень привода компрессора дизельного двигателя регулировке не подлежит.
2. Ослабьте винт (В) натяжного устройства.
3. Поворотом регулировочного винта (С) отрегулируйте натяжение ремня, после чего затяните винт натяжного устройства.
4. Повторно проверьте натяжение ремня.
