Предупреждение! Не следует забывать, что бензин является в высшей мере огнеопасной жидкостью! При обслуживании компонентов системы питания соблюдайте все принятые меры пожарной безопасности. Не курит, не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской. Не производите обслуживание системы в помещении, оборудованном работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды). Не забывайте, что бензин относится к числу канцерогенных веществ, способствующих развитию рака, -. старайтесь не допускать попадания топлива на открытые участки тела. Пользуйтесь защитными резиновыми перчатками, при случайном непредвиденном контакте тщательно промывайте руки теплой водой с мылом. Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением. Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе (подробнее см. Главу Системы питания и выпуска). При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!
Снятие
1. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска), затем отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Опорожните систему охлаждения (см. Главу Настройки и текущее обслуживание).
3. Отсоедините впускной воздуховод от сборки воздухоочистителя (см. Главу Системы питания и выпуска).

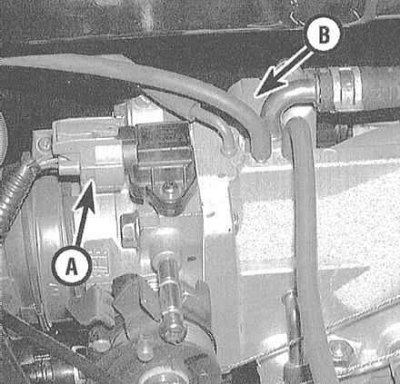

4. Четко промаркировав, отсоедините всю мешающие демонтажу впускного трубопровода электропроводку, а также вакуумные линии.
 |
 |
(Оригинал можно просмотреть на сайте: Autoinstruction.ru)

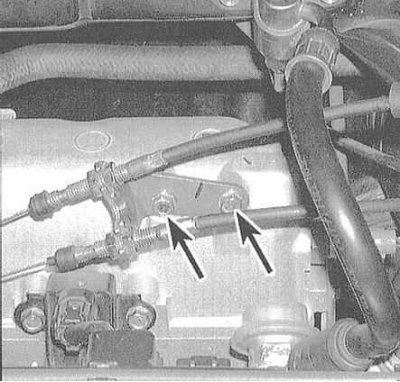

5. Отсоедините трос акселератора от корпуса дросселя тросы газа и системы управления скоростью (темпостата) (см. Главу Системы питания и выпуска), - не высвобождайте тросы из кронштейна, а лишь отдайте болты крепления последнего.

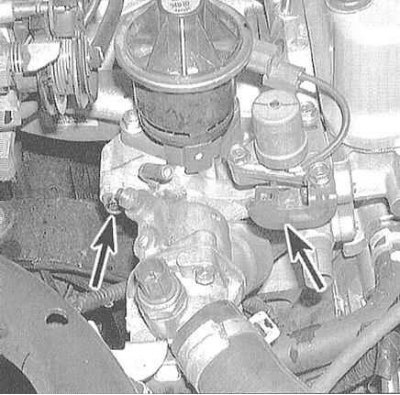

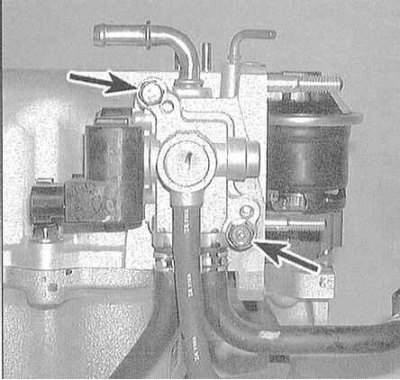

6. Снимите с впускного трубопровода кожух термостата.
7. Отсоедините от топливной магистрали линии подачи и возврата топлива (см. Главу Системы питания и выпуска).
Внимание! Давление в системе должно быть сброшено заблаговременно (см. параграф 1)!

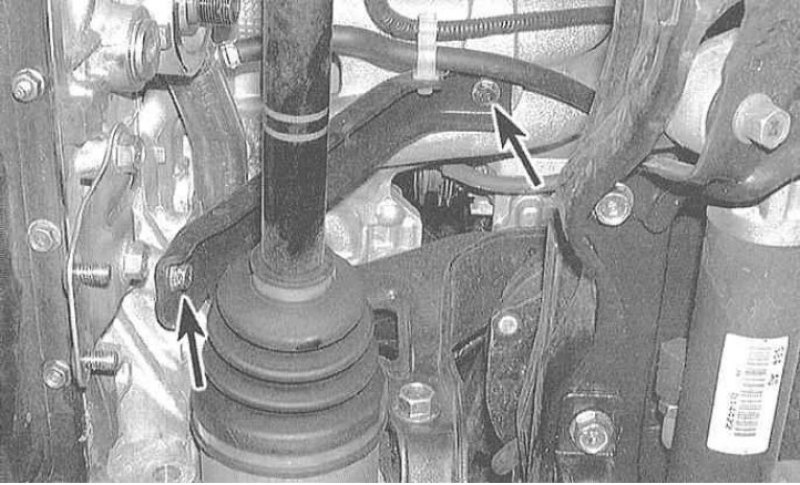

8. Работая под автомобилем, снимите поддерживающую впускной трубопровод монтажную скобу, предварительно отделив от нее жгут электропроводки.

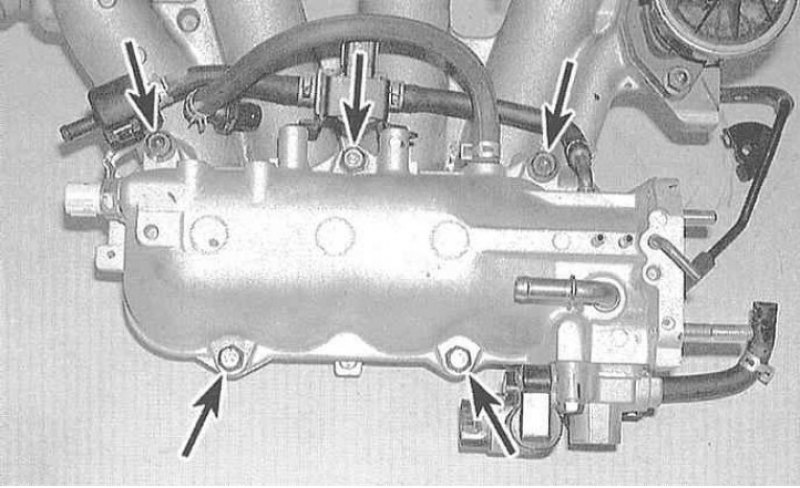

9. Выверните крепежные болты и снимите впускной трубопровод с двигателя.
Примечание. Нижний трубопровод может быть снят вместе с установленной на нем нагнетательной камерой воздушного тракта (верхний трубопровод), однако доступ к крепежным болтам существенно облегчится, если нагнетательную камеру снять заранее.
Установка
1. Протрите растворителем гайки крепления впускного трубопровода, затем тщательно просушите их (по возможности с применением сжатого воздуха).
Внимание! При использовании сжатого воздуха не забывайте надевать защитные очки!
2. Оцените плоскостность сопрягаемых поверхностей трубопровода при помощи специального измерителя (поставленной на ребро стальной линейки) и щупа лезвийного типа. Сравните результаты измерений с требованиями Спецификаций.
3. Перед установкой клапана EGR прочистите его маленькой кисточкой с растворителем, тщательно удалив все скопившиеся отложения.
4. Осмотрите трубопровод на наличие трещин и признаков деформации. Дефектный трубопровод подлежит проточке, либо замене.
5. Проверьте состояние крепежа (болтов/шпилек) трубопровода. Дефектные элементы замените.
6. Соскоблите с сопрягаемых поверхностей головки и впускного трубопровода следы материала старой прокладки, затем протрите поверхности смоченной в ацетоне ветошью.

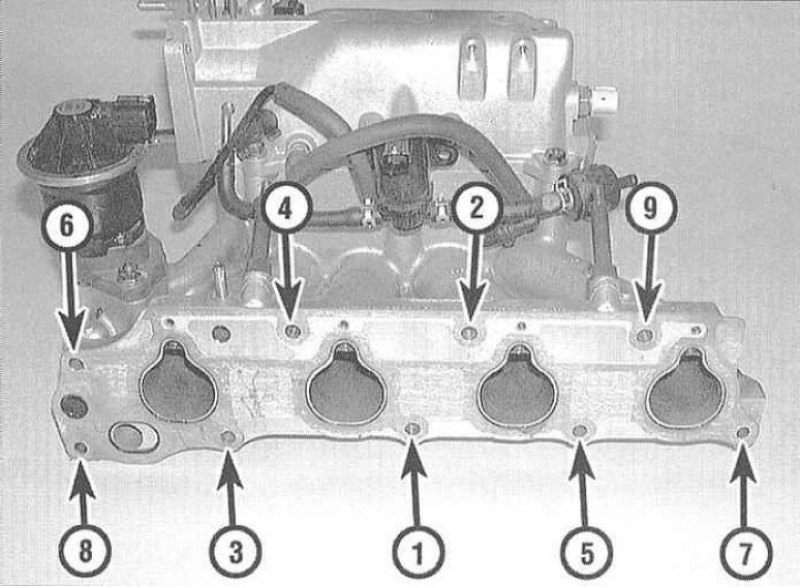

7. Подобрав новую уплотнительную прокладку, установите трубопровод на свое штатное место и закрепите его, затянув все гайки от руки. Действуя в строго определенном порядке, затяните крепеж с требуемым усилием (см. Спецификации). Если снимали нагнетательную камеру, установите ее на место (не забудьте заменить уплотнительную прокладку).
8. Дальнейшая установка производится в порядке, обратном порядку демонтажа. В заключение не забудьте заправить систему охлаждения (см. Главу Настройки и текущее обслуживание).
