Общая информация
Система VTEC разработана специалистами компании Honda с целью обеспечения возможности динамического управления установкой фаз газораспределения и степенью открывания клапанов. Оборудованные данной системой двигатели маркируются надписью VTEC, отформованной на крышке головки цилиндров. Соответствующий номер серии двигателя (F23А1 или F23А4) выбивается на обращенной к радиатору стороне блока.
Отличие оборудованных системой VTEC двигателей от базовой версии состоит исключительно принципе управления фазами газораспределения и особенностях устройства клапанного механизма. Конструкция сокращенного комплекта блока двигателя, схема организации систем смазки и охлаждения остаются прежними, равно как перечень, устройство и расположения навесных агрегатов.
Бортовой процессор системы управления двигателем оборудованных VTEC моделей способен корректировать моменты срабатывания и степень открывания впускных клапанов за счет использования кулачков распределительного вала различной величины и формы. В зависимости от поступающих от информационного датчика данных, процессор, либо включает, либо отключает систему.
Порядок функционирования систем VTEC обоих типов определяется следующими исходными параметрами:
- a) Частота вращения двигателя (об/мин);
- b) Скорость движения автомобиля (мили/ч);
- c) Выходной сигнал датчика положения дроссельной заслонки (TPS);
- d) Текущая нагрузка на двигатель, определяемая по показаниям датчика абсолютного давления во впускном трубопроводе (МАР);
- e) Температура охлаждающей жидкости.
Распределительный вал оборудован тремя кулачками привода каждого из впускных клапанов двигателя, отличающихся друг от друга формой профиля и высотой подъема, которыми определяются продолжительность и величина открывания соответствующих клапанов.
При малых оборотах двигателя вторичные впускные клапаны срабатывают от собственных кулачков распределительного вала, имеющих очень малый подъем и остроконечную форму (т.е. клапаны, в сравнении с первичными, приоткрываются лишь слегка и очень ненадолго), удерживая распыленное топливо от консолидации внутри головки цилиндров. При этом развивается хороший нижний крутящий момент с высокой быстротой реагирования, что определяет отличные тяговые характеристики и высокую приемистость автомобиля. Первичные кулачки при этом функционируют в нормальном режиме, создавая завихрения горючей смеси в камерах сгорания.
Если возникает необходимость в повышении отдачи двигателя, вторичные коромысла блокируются через промежуточные с первичными специальными синхронизирующими поршнями. Синхронизирующие поршни имеют гидравлический привод с электронным управлением. При блокировке коромысел оба впускных клапана начинают открываться в одинаковом режиме, а степень и продолжительность их открывания определяются формой кулачка промежуточного коромысла и имеют повышенное значение.
Примечание. Вторичные коромысла перестают контактировать со своими собственными кулачками вплоть до того момента, как система не будет отключена. При этом оба клапана открываются на полную высоту и с максимальной длительностью, обеспечивая повышение оборотов и отдачи двигателя.
Проверка состояния компонентов
Примечание. Проверка некоторых из компонентов VTEC требует снятия сборки коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел).
Электромагнитный клапан управления блокировкой VTEC
Примечание. Отказ функционирования электромагнитного клапана VTEC приводит к записи в память блока самодиагностики кода неисправности и к срабатыванию контрольной лампы "Проверьте двигатель" (см. Главу Управление двигателем).
Наиболее частой причиной нарушения функционирования VTEC является неисправность электромагнитного клапана или его фильтра. Регулярное выполнение смены двигательного масла и фильтра позволят избежать досадных отказов.

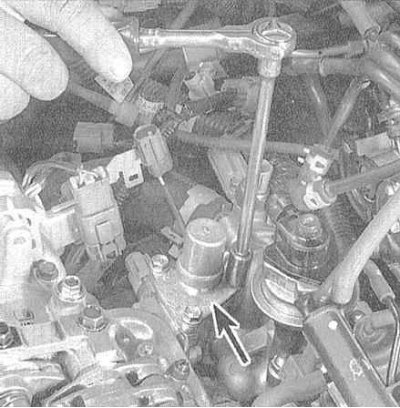

1. Электромагнитный клапан управления блокировкой VTEC расположен справа в задней части головки цилиндров (со стороны задней переборки двигательного отсека).

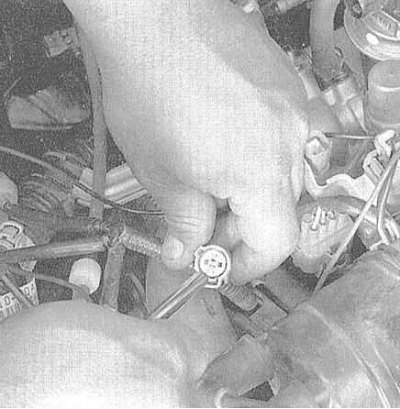

2. Проверьте наличие проводимости между разъемом электромагнитного клапана и массой кузова. Должно иметь место сопротивление 14÷30 Ом; в противном случае электромагнитный клапан VTEC подлежит замене.

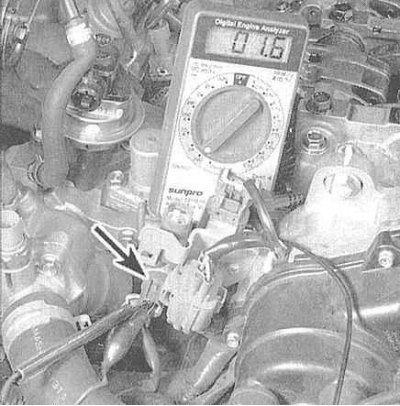

3. При выключенном зажигании отсоедините разъем жгута электропроводки от датчика-выключателя давления VTEC и проверьте проводимость между двумя клеммами датчика-выключателя на электромагнитном клапане VTEC. Проводимость должна иметь место, в противном случае замените датчик-выключатель. 4. Включите зажигание и измерьте напряжение между клеммой сине-черного провода датчика-выключателя давления и массой. Требуемое значение составляет около 12 В, в противном случае следует проверить провод на участке между разъемом и РСМ на наличие обрывов или замыкания на массу.
5. Не выключая зажигание, измерьте напряжение между клеммами разъема жгута электропроводки датчика-выключателя давления. Должно иметь место напряжение в 12 В, в противном случае следует устранить обрыв коричнево-черного провода.

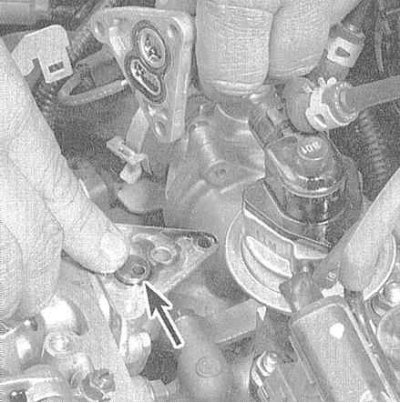

6. Отделите электромагнитный клапан и вручную проверьте свободу перемещения его плунжера. При установке клапана на место не забудьте заменить уплотнительную прокладку.

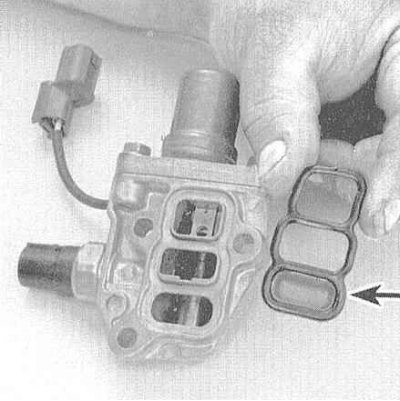

7. Полностью снимите сборку электромагнитного клапана с головки цилиндров и проверьте состояние уплотнительной прокладки и проходимость фильтра. Прочистите сборку и установите ее на место, предварительно заменив уплотнительную прокладку.
Примечание. Нарушение проходимости сетчатого фильтра является наиболее вероятной причиной отказов функционирования системы VTEC.
Коромысла
1. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия (см. Раздел Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)). Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышки головки цилиндров).
(Оригинал найдёте на этом ресурсе AutoInstruction.ru)

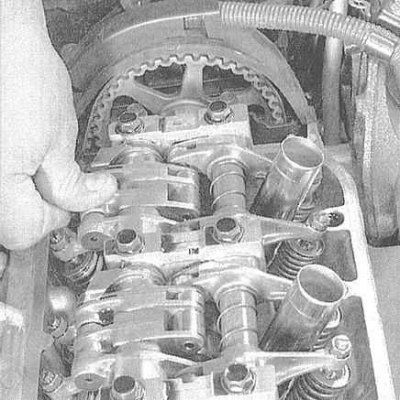

2. Надавите пальцем на промежуточное коромысло комплекта впускных клапанов первого цилиндра, - оно должно двигаться независимо от первичного и вторичного коромысел сборки. Действуя в том же порядке, проверьте исправность функционирования коромысел впускных клапанов оставшихся цилиндров (соответствующие поршни переводятся в положения ВМТ).
Корректоры клапанных зазоров
1. Сборки четырех корректоров посажены в специальные карманы в головке цилиндров двигателя.
2. По отдельности извлеките из головки цилиндров каждый из корректоров.
3. Проверьте исправность функционирования корректоров путем отжимания плунжеров пальцем. Плунжер должен трогаться с легким сопротивлением, постепенно увеличивая его по мере заглубления, в противном случае замените дефектную сборку.
Синхронизирующие сборки
1. После снятия и демонтажа сборок коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел), извлеките также компоненты синхронизирующих узлов (см. ниже).
Компоненты синхронизирующих сборок VTEC:
- a) Коромысло привода первичного клапана (первичное коромысло);
- b) Коромысло привода вторичного клапана (вторичное коромысло);
- c) Промежуточное коромысло;
- d) Синхронизирующий поршень А;
- e) Синхронизирующий поршень В;
- f) Распределительный поршень.
2. Проверьте состояние распределительной пружины. Удостоверьтесь, что она не лопнула и не просела. В случае необходимости произведите замену.

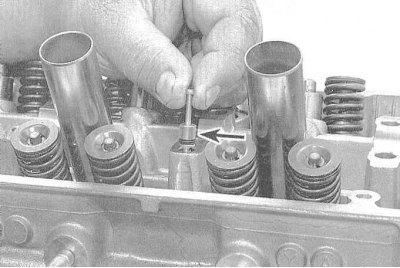

3. Проверьте все прочие компоненты (коромысла и синхронизирующие поршни) на наличие признаков износа, потертостей, задиров, следов перегрева и прочих дефектов. Замените дефектные детали. Извлеките из третьего держателя распределительного вала жиклер распыления масла, прочистите его и установите на место (двигатели без VTEC). 4. Сборка производится в порядке, обратном порядку демонтажа компонентов.
Примечание. Соберите вместе компоненты сборок каждого из цилиндров, скрепите их резиновым бандажом, лишь после этого устанавливайте на ось (см. Раздел Снятие, проверка состояния и установка сборки коромысел).
