Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Предварительно промаркировав, отсоедините ВВ провода от свечей зажигания (см. Главу Настройки и текущее обслуживание).
3. Промаркируйте и отсоедините все шланги и провода, мешающие снятию головки.
4. Снимите клапан PCV и отсоедините от крышки головки цилиндров патрубок сапуна.
5. Тщательно протрите крышку во избежание попадания мусора в головку цилиндров/сборку клапанного механизма.
6. Отдайте болт крепления к крышке головки цилиндров шины заземления (со стороны газораспределительного ремня).

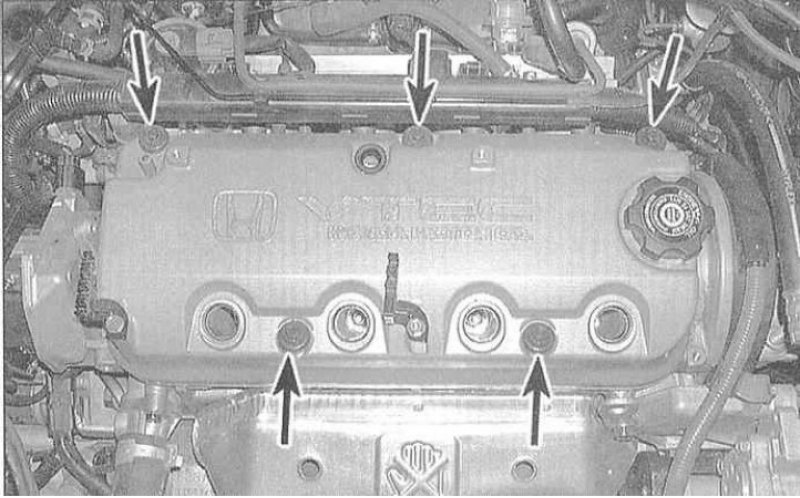

7. Выверните болты крепления крышки головки цилиндров и снимите их вместе с уплотнительными шайбами.
8. Аккуратно снимите крышку вместе с уплотнительной прокладкой. Если прокладка подлипла к сопрягаемой поверхности головки, обстучите крышку молотком с мягким бойком с целью разрушения слоя герметика. Ни в коем случае не предпринимайте попыток отделить крышку путем поддевания ее рычагом, введенным между сопрягаемыми поверхностями.
Установка
1. Извлеките старую прокладку из посадочной канавки в крышке головки цилиндров, затем тщательно зачистите сопрягаемые поверхности головки цилиндров и ее крышки. Соскоблив следы старого герметика и фрагменты прокладки, протрите поверхности смоченной в ацетоне ветошью.
Примечание. Неповрежденная целиковая уплотнительная прокладка в принципе подлежит вторичному использованию.
2. Вложите новую резиновую прокладку в свою посадочную канавку на фланце крышки головки цилиндров. Установите формованную прокладку, протолкнув ее в паз, проходящий по периметру крышки. Наложите немного герметика RTV на углы, где сопрягаемая поверхность крышки головки цилиндров стыкуется с крышками переднего и заднего подшипников распределительного вала. Обождите около пяти минут, дожидаясь момента начала полимеризации герметика.
Примечание. Удостоверьтесь, что верхний слой герметика слегка затвердел (обождите около 10 минут, но не более), лишь после этого приступайте к установке крышки (в условиях повышенной влажности полимеризация герметика может начаться с небольшой задержкой).
3. Установите крышку, уложите уплотнительные шайбы, вверните крепежные болты и затяните их с требуемым усилием.
4. На моделях с VTEC, прежде чем устанавливать крышку головки цилиндров, проверьте состояние уплотнительных шайб свечей зажигания.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
