Механический топливный насос
Механический топливный насос

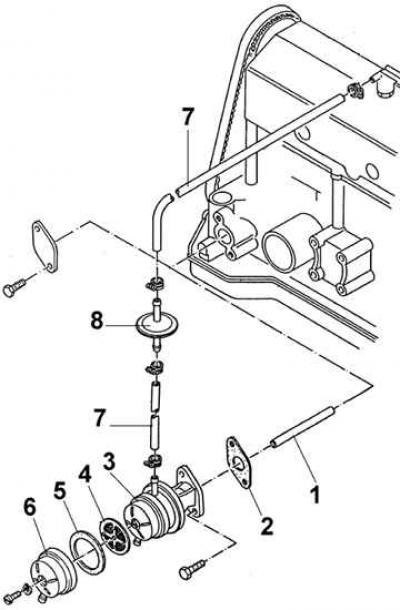

1 – толкатель, 2 – прокладка, 3 – топливный насос, 4 – сетчатый фильтр, 5 – прокладка, 6 – крышка насоса, 7 – топливопровод, 8 – демпфер
На двигателях с карбюратором без кондиционера механический топливный насос устанавливается на левой стороне двигателя.
Снятие и установка
1. Для проверки насоса отсоединить провода первичной обмотки катушки зажигания.
2. Снять напорный шланг с насоса.
3. Провернуть двигатель стартером. При этом из насоса должна вытекать струя топлива. В противном случае насос неисправен и его необходимо снять.
4. Снять провод массы с аккумулятора.
5. Снять подающий и напорный шланги с насоса.

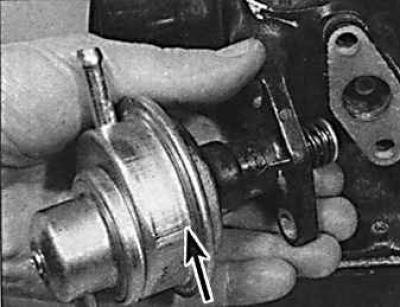

6. Отвинтить два болта и снять насос (указан стрелкой) с блока цилиндров.

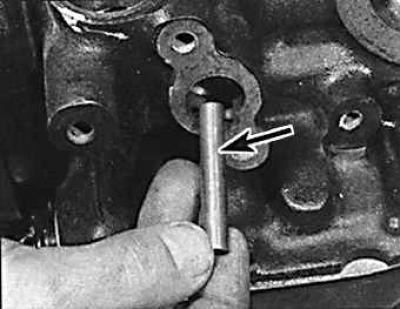

7. При необходимости извлечь толкатель (указан стрелкой).

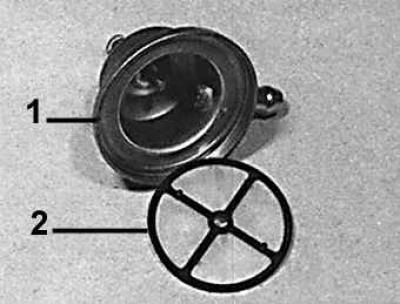

8. Отвинтить винт и снять крышку (1) и сетчатый нейлоновый фильтр (2).
9. Промыть в бензине крышку, фильтр и насос.

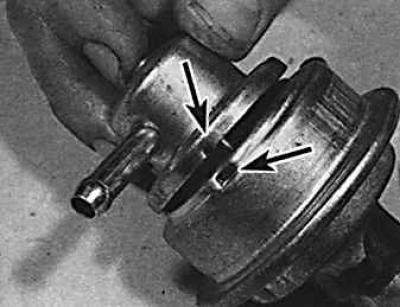

10. Установка производится в последовательности, обратной снятию. При этом установить крышку на насос так, чтобы метки (указаны стрелками) совместились, и затянуть винт.
Электрический топливный насос на автомобилях с двигателями DOHC
Топливный насос расположен в топливном баке и закреплен вместе с датчиком уровня топлива. Для проверки насоса требуется специальное оборудование.
Снятие и установка
1. Снять топливный бак.

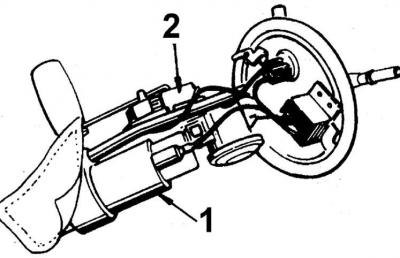

2. Отвинтить блок топливного насоса/ датчика уровня топлива (1 – топливный насос, 2 – датчик уровня топлива) от топливного бака, используя специальный инструмент Ford (Ns 23-014) или две крестообразных отвертки. Снять прокладку.
3. Установка производится в последовательности, обратной снятию.
Электрический топливный насос на автомобилях с двигателями OHC и V6

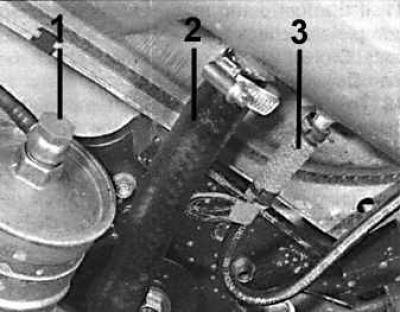

Напорный штуцер топливного насоса
1 – напорный штуцер, 2 – подающий топливный шланг, 3 – напорный топливный шланг
На всех двигателях с системой впрыска топлива и карбюратором с кондиционером применяется электрический топливный насос. Насос устанавливается под автомобилями сразу за бензобаком. При отказе топливного насоса в первую очередь проверить соответствующие предохранители и реле.
Для проверки насоса двигателя с карбюратором отсоединить шланг подачи топлива от регулятора давления и опустить его в мерный сосуд. Включить зажигание на 30 секунд и измерить количество нагнетенного за это время топлива, которое должно составлять, по крайней мере, 400 см3.
Для проверки насоса двигателя с системой впрыска топлива необходимо специальное оборудование.
Снятие и установка
1. Снять провод массы с аккумулятора.
Информация размещена на интернет-сайте [autoinstruction]
2. Поднять переднюю часть автомобиля.
3. Зажимом пережать шланг, идущий от топливного бака к насосу.
4. Установить под насосом соответствующий контейнер, снять давление в топливной системе и отсоединить подающий и напорный шланги с насоса.
5. Снять с насоса электрический разъем.
6. Отвинтить болт крепления хомута насоса и снять насос.
