Двигатели с карбюратором
Воздушный фильтр двигателей OHC с карбюратором
1 – корпус, 2 – крышка, 3 – фильтрующий элемент, 4 – вакуумная диафрагма, 5 – патрубок подачи холодного воздуха

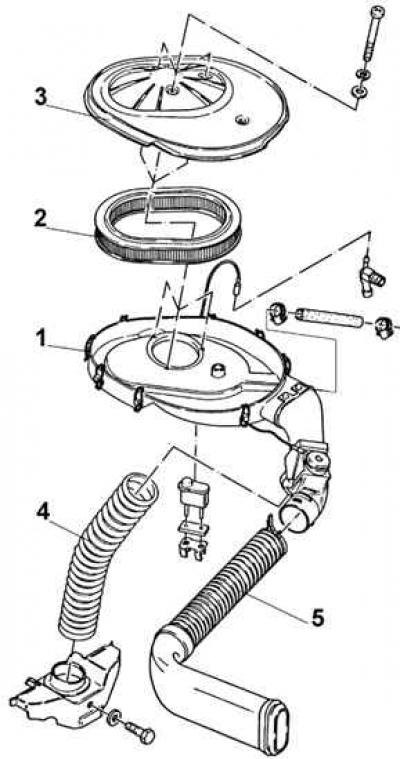

Воздушный фильтр двигателей DOHC с карбюратором
1 – корпус, 2 – фильтрующий элемент, 3 – крышка, 4 – патрубок подачи подогретого воздуха, 5 – патрубок подачи холодного воздуха
1. Отвинтить винты крышки воздушного фильтра.
2. Снять пружинные зажимы и крышку воздушного фильтра.
3. Извлечь воздушный фильтр.
4. Протереть внутреннюю поверхность корпуса воздушного фильтра.
5. Отсоединить впускную магистраль холодного воздуха.
6. Отсоединить вакуумную трубку от впускного коллектора и магистраль подачи горячего воздуха от заборника выпускного коллектора.
7. Отвинтить винты крепления корпуса воздушного фильтра к крышке головки блока цилиндров.
8. Установка производится в последовательности, обратной снятию.
Двигатели DOHC с системой впрыска топлива

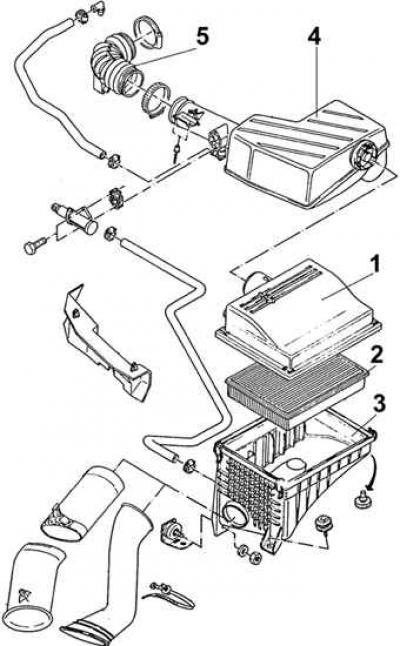

Воздушный фильтр двигателя DOHC с системой впрыска топлива
1 – крышка, 2 – корпус, 3 – фильтрующий элемент, 4 – измеритель потока воздуха, 5 – патрубок
1. Отсоединить разъем с клапана управления оборотами холостого хода на передней части камеры избыточного давления.
2. Снять заборный шланг от трубки воздухозаборника.
3. Отвинтить гайку крепления и снять воздухозаборную трубку со скобы на передней панели моторного отсека.
4. Снять пружинные зажимы крепления крышки воздушного фильтра, затем отсоединить и снять воздухозаборную трубку, камеру избыточного давления и крышку воздушного фильтра как одну сборку, отсоединив шланг вентиляции картера от воздухозаборной трубки.
5. Извлечь воздушный фильтр, отметив, каким образом он был установлен.
6. Протереть внутреннюю поверхность корпуса воздушного фильтра.
7. Установка производится в последовательности, обратной снятию.
Двигатели с системой впрыска топлива

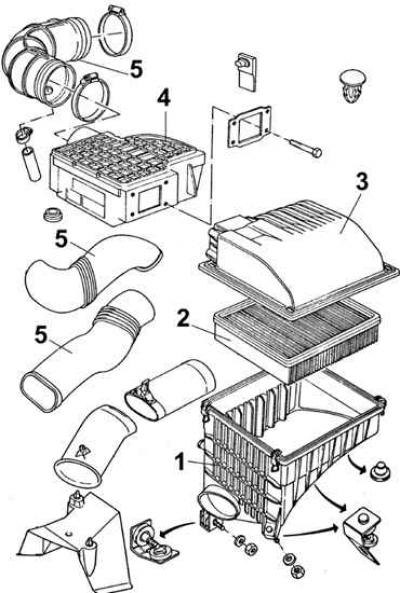

Воздушный фильтр двигателя OHC с системой впрыска топлива
1 – корпус, 2 – фильтрующий элемент, 3 – крышка, 4 – измеритель потока воздуха, 5 – патрубки
1. Снять 4 пружинных зажима крепления крышки воздушного фильтра.
2. Приподнять крышку и переместить ее в сторону. Для полного снятия крышки, отсоединить измеритель или отвинтить крышку.
3. Извлечь воздушный фильтр, отметив, каким образом он был установлен.
4. Протереть внутреннюю поверхность корпуса воздушного фильтра.
[Смотрите источник на портале: www.autoinstruction.ru]
5. Отвинтить три гайки крепления под аркой левого колеса, отсоединить корпус воздушного фильтра от воздухозаборного шланга и снять его.
6. Установка производится в последовательности, обратной снятию.
