Вакуумная диафрагма, управляющая заслонкой регулировки температуры поступающего в двигатель воздуха

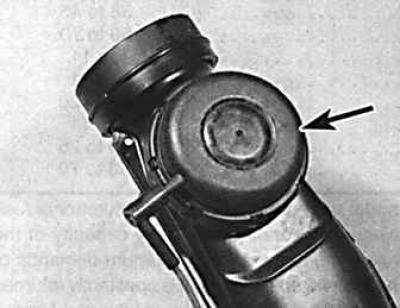

Вакуумная диафрагма указана стрелкой.
Расположение термоклапана в корпусе воздушного фильтра

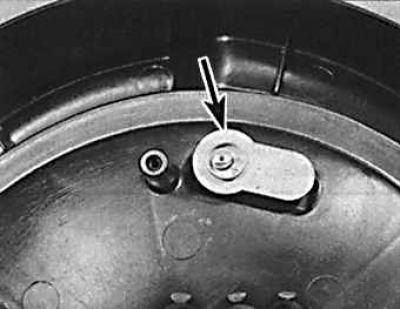

Термоклапан указан стрелкой.
На двигателях с карбюратором терморегулятор поддерживает температуру воздуха, поступающего в воздушный фильтр, в пределах 25–35°С.
Заслонка в патрубке подаваемого воздуха обеспечивает подачу горячего или холодного воздуха. Заслонка управляется вакуумной диафрагмой, коротая реагирует на вакуум во впускном коллекторе. Поступление вакуума к заслонке регулируется термоклапаном, расположенным в корпусе воздушного фильтра.
Проверка
1. Начинать проверку терморегулятора необходимо на холодном двигателе. При выключенном двигателе заслонка терморегулятора должна быть полностью закрыта. Определить положение заслонки можно как со стороны фильтра, так и со стороны воздухозаборника.
Источник расположен на веб-ресурсе autoinstruction.ru
2. Запустить двигатель и проверить, что заслонка полностью открывается на холостом ходу, открывая подачу подогретого выпускным коллектором воздуха в воздушный фильтр.
3. В случае если после запуска двигателя заслонка терморегулятора остается закрытой, следует проверить терморегулятор и мембрану.
