Гидравлический насос усилителя рулевого управления
1 – насос, 2 – подводящий трубопровод, 3 – напорный трубопровод, 4 – отводной трубопровод, 5 – бачок, 6 – шкив, 7 – фланец, 8 – подшипник, 9 – приводной вал, 10 – ротор, 11 – кольцо
Все бензиновые двигатели, кроме DOHC

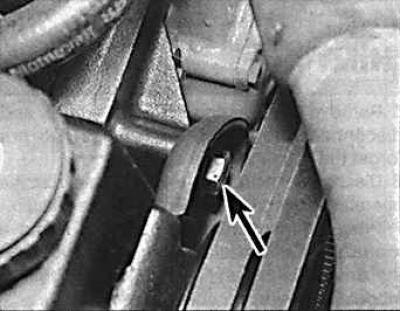

Шарнирный болт крепления насоса рулевого усилителя на двигателе V6
1. Снять провод массы с аккумулятора.
2. Установить под гидравлический насос соответствующий контейнер.
3. Закрыть генератор полиэтиленовой пленкой таким образом, чтобы на него не попала жидкость из системы усилителя рулевого управления.
4. Протереть места вокруг соединений, затем отсоединить трубы высокого давления и обратные трубы от насоса и бачка.
5. На насосе ослабить болты крепления шкива, снять клиновой ремень и шкив.
6. Отвинтить болты крепления и регулирования насоса и снять насос.
Двигатели DOHC

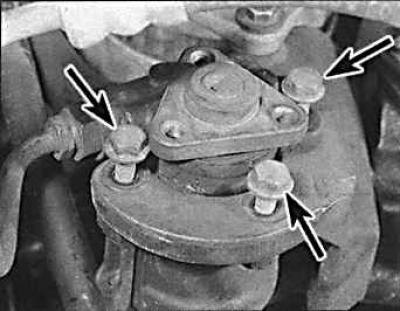

Три болта крепления насоса, доступные после отвинчивания и снятия шкива насоса двигателя DOHC
Насос установлен на подвеске на передней правой стороне блока цилиндров. Чтобы улучшить доступ к насосу, поднять и зафиксировать на подставках переднюю часть автомобиля.
1. Установить под гидравлический насос соответствующий контейнер, отвинтить муфты трубопровода и слить жидкость.
2. Снять приводной ремень.
3. Отвинтить три болта крепления шкива и снять шкив с насоса.
4. Отвинтить три болта крепления насоса от передней части подвески и один болт с задней части подвески и снять насос.
5. Для установки насоса выполнить действия в обратной последовательности по отношению к процессу его снятия. Во время этого процесса следует обратить внимание на:
- правильное натяжение клиновых ремней;
- установку новых прокладок соединений гидравлических трубопроводов;
- правильное заполнение маслом и удаление воздуха из системы рулевого управления.
Автомобили с дизельными двигателями

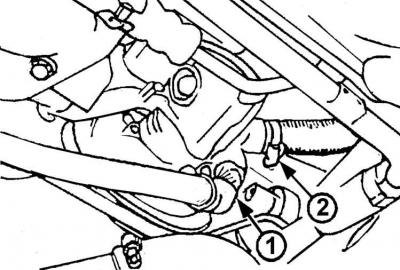

Места подключения трубопроводов к гидравлическому насосу
1 – напорный трубопровод, 2 – отводящий трубопровод

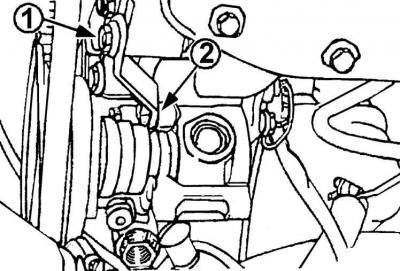

Болты крепления гидравлического насоса
1 – установочный болт, 2 – болты крепления
1. Снять провод массы с аккумулятора.
2. Поднять переднюю часть автомобиля и зафиксировать на подставках.
3. Снять передний брызговик под моторным отсеком.
Текст предоставлен порталом: autoinstruction.ru
4. Установить под гидравлический насос соответствующий контейнер.
5. Ослабить хомут, снять отводящий трубопровод и слить масло из системы.
6. Отвинтить хомут и снять напорный трубопровод.
7. На насосе ослабить болты крепления шкива, снять клиновой ремень и шкив.
8. Отвинтить от насоса рычаг регулировки.
