Разборка
1. Снять трубопроводы подачи и возврата масла от гидравлического усилителя. Концы трубопроводов заглушить пробками.
2. Отсоединить наконечники с шаровыми шарнирами от рулевых тяг после ослабления крепления контргаек.
3. Снять хомуты крепления кожухов и защитные кожуха с корпуса передачи.
4. Переместить зубчатую рейку от упора до упора для удаления масла, оставшегося в гидравлическом усилителе.
5. Переместить зубчатую рейку в крайнее положение и зажать рейку (за зубья) в тисках.
6. Снять фиксаторы крепления рулевых тяг и отсоединить рулевые тяги от зубчатой рейки.
7. Отвинтить болты крышки толкателя, снять крышку, извлечь регулировочные прокладки, пружину и толкатель.
8. Вывинтить нижнюю пробку с корпуса приводной шестерни рулевой передачи.
9. Отвинтить контргайку приводной шестерни рулевой передачи.
10. Обозначить положение приводной шестерни, соответствующее движению вперед, а также выступание зубчатой рейки с обеих сторон корпуса.
11. Снять кожух приводной шестерни рулевой передачи и стопорное кольцо подшипника.
12. Извлечь приводную шестерню рулевой передачи из корпуса вместе с подшипником.
13. Вращать обойму правого подшипника, пока на торце корпуса не покажется стопорное кольцо.

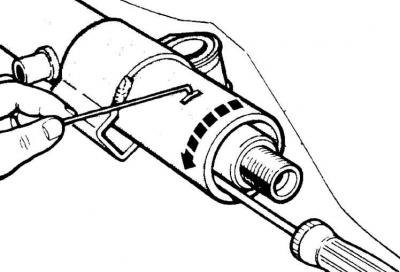

14. Извлечь стопорное кольцо зубчатой рейки.
15. Извлечь зубчатую рейку, опорную втулку, подшипник и прокладку.
Проверка зубчатой рейки
1. Проверить состояние взаимодействующих поверхностей:
- уплотнительного кольца с валом приводной шестерни рулевой передачи;
- зубьев зубчатой рейки и приводной шестерни, а также рабочей поверхности толкателя;
- тефлонового уплотнителя разделительного клапана рулевой передачи.
2. Проверить и промыть гидравлические трубопровода и каналы:
- трубопроводы и обходной канал (by-pass) в корпусе зубчатой рейки;
- разделительный клапан.
3. Заменить изношенные или поврежденные детали и смазать кромки уплотнительных колец смазкой Calipsol.
Внимание! Тефлоновое кольцо штуцера разделительного клапана непосредственно перед установкой следует опустить в кипящую воду для того, чтобы оно могло правильно расположиться.
Внимание! Приводная шестерня рулевой передачи и разделительный клапан комплектуются парами и их необходимо заменять вместе.
Сборка
1. Установить новую прокладку приводной шестерни в корпусе, а также новое кольцо (при помощи приспособления 13.010). Полость отверстия приспособления должна находиться на высоте верхней плоскости корпуса приводной шестерни.
2. Вставить нейлоновое дистанционное кольцо и уплотнитель зубчатой рейки при помощи втулки соответствующего диаметра.
3. Смазать зубчатую рейку 40 граммами консистентной смазки.
4. Установить зубчатую рейку вместе с подшипником и опорной втулкой в корпусе.
5. Установить новое стопорное кольцо через отверстие в корпусе. Его зацеп закрепить за опорную втулку.
6. Установить зубчатую рейку в среднем положении и закрепить ее в соответствии с обозначениями, выполненными в процессе разборки передачи.
7. Зафиксировать продольно подшипник и уплотнительное кольцо при помощи стопорного кольца.
8. Установить кожух подшипника, наполненный твердой смазкой.
9. Завинтить контргайку на нижнюю часть приводной шестерни рулевой передачи.
10. Расположить толкатель в корпусе зубчатой рейки.
11. Навинтить контргайку на нижний конец приводной шестерни и затянуть ее моментом 37–40 Нм.
12. Установить заглушку.
13. Установить упор рейки в картер рулевого механизма.
14. Затянуть заглушку моментом 37–40 Нм.
15. Провернуть приводную шестерню и измерить момент сопротивления, который должен составлять 1,35 Нм.
16. Отвинтить заглушку на угол 25°.
17. Проверить момент сопротивления проворачиванию приводной шестерни, который должен составлять 1,70 Нм и зачеканить в трех местах заглушку упора.
18. Переместить зубчатую рейку в крайнее положение и зажать в тисках.
19. Подсоединить рулевые тяги к зубчатой рейке и установить новые фиксаторы рулевых тяг.
20. Установить резиновые защитные кожуха и зафиксировать их новыми хомутами крепления.
21. Подсоединить к рулевым тягам наконечники с шаровыми шарнирами и зафиксировать их от отвинчивания контргайками.
