Для замены трубки трубопровода гидропривода выключения сцепления выполните следующее.

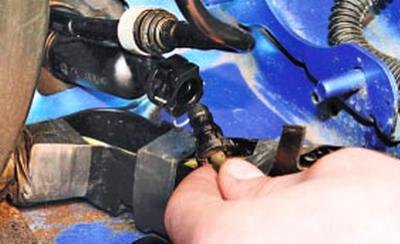

1. Отожмите отвёрткой фиксатор наконечника трубки…

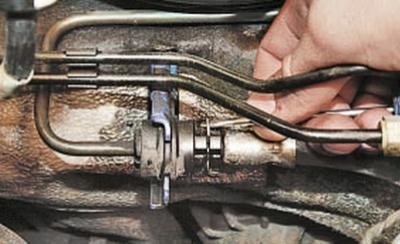

2….и отсоедините трубку от главного цилиндра привода выключения сцепления.
3. Поддев отвёрткой, снимите пружинный фиксатор наконечника шланга…
4….и отсоедините шланг от трубки.
5. Извлеките держатель А (см. фото п. 4) из кронштейна на кузове и снимите трубку.
6. Установите трубку трубопровода гидропривода выключения в порядке, обратном снятию.
7. Удалите воздух из системы (см. Прокачка гидропривода выключения сцепления).
Для замены шланга трубопровода гидропривода выключения сцепления выполните следующее.
1. Отсоедините шланг от трубки трубопровода гидропривода выключения сцепления (см. операции 3 и 4 выше).
2. Поддев отвёрткой…
Примечание: Для наглядности работа показана на снятой коробке передач.
3….извлеките фиксатор переходника шланга из наконечника рабочего цилиндра гидропривода выключения сцепления…
4….и извлеките переходник из наконечника.

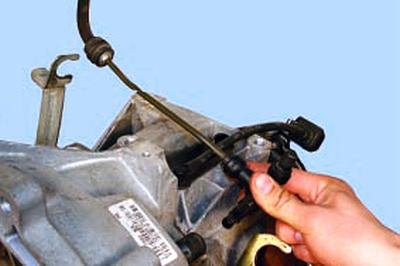

5. Извлеките держатель шланга из кронштейна на коробке передач…
6….и снимите шланг.
7. Установите шланг гидропривода выключения сцепления в порядке, обратном снятию.
8. Удалите воздух из системы (см. Прокачка гидропривода выключения сцепления).
