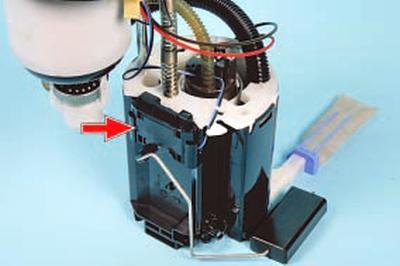

Датчик указателя уровня топлива установлен на топливном модуле.
Для проверки датчика вам потребуется автотестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите топливный модуль (см. Снятие, ремонт и установка топливного модуля).

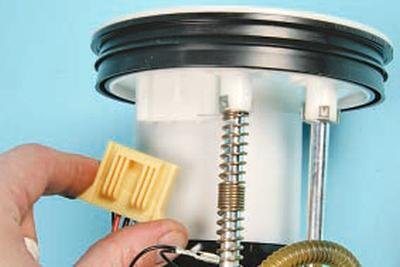

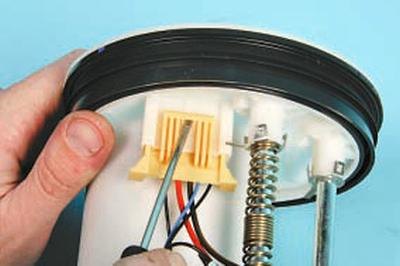

3. Подденьте колодку жгута проводов топливного модуля…

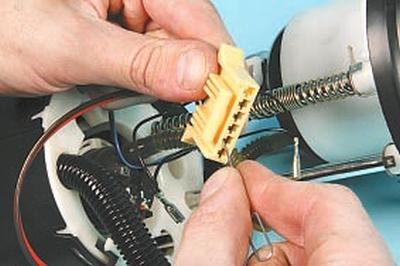

4….и отсоедините ее от выводов корпуса модуля.

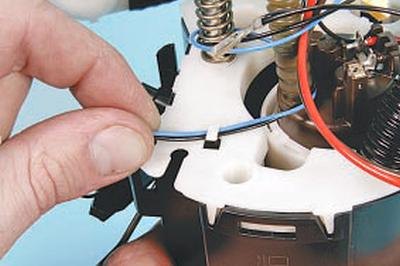

5. Подденьте фиксаторы клемм проводов датчика уровня топлива и извлеките их из колодки.
[Информация представлена на сайте: www.AutoInstruction.ru]
Примечание: Для облегчения последующей установки запишите расположение и цвета отсоединяемых проводов.

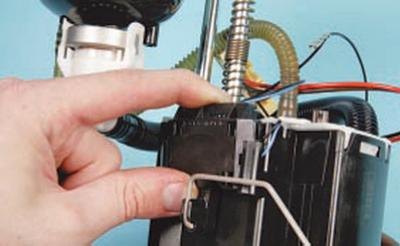

6. Извлеките провода датчика уровня топлива из фиксатора на корпусе модуля…
7….отожмите фиксатор и снимите датчик уровня топлива с корпуса модуля.
8. Для проверки датчика указателя уровня топлива подсоедините тестер в режиме омметра к выводам датчика.
9. Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Сопротивление должно составлять 200–206 Ом.
10. Поднимите рычаг с поплавком в крайнее положение – сопротивление должно снизиться до 7,7–9,3 Ом. Если сопротивление датчика не попадает в приведенный интервал значений, датчик неисправен и его необходимо заменить.
11. Установите детали в порядке, обратном снятию.
