1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

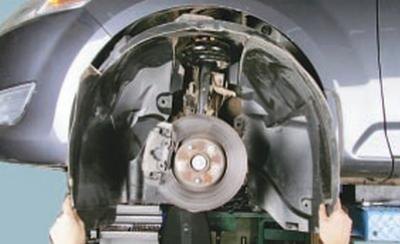

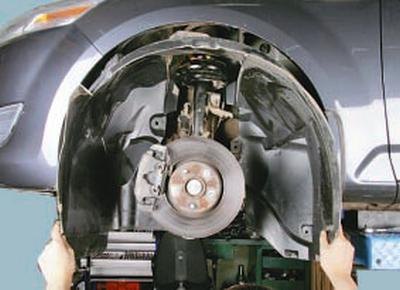

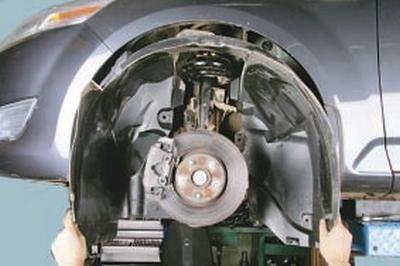

2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).

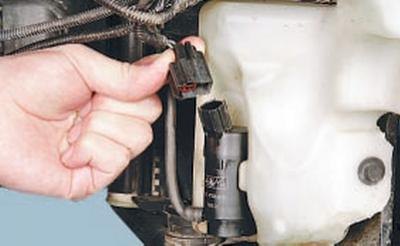

3. Сожмите фиксатор колодки жгута проводов…
Примечание: Для наглядности показано при снятом переднем бампере.

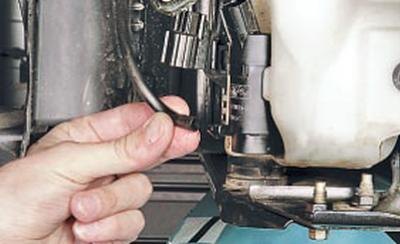

4….и отсоедините колодку от насоса омывателя.
5. Снимите шланг со штуцера насоса.

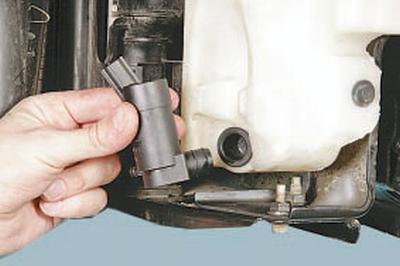

6. Аккуратно поддев край насоса…

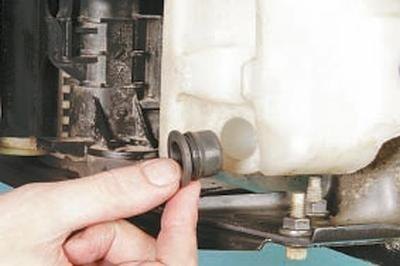

7….извлеките его штуцер из уплотнительной втулки.

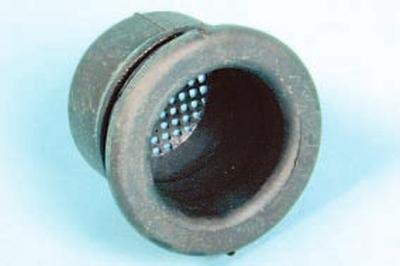

8. Извлеките из отверстия бачка омывателя уплотнительную втулку.
Примечание: В уплотнительной втулке насоса омывателя установлен сетчатый фильтр. При наличии на фильтре загрязнений промойте его. Если невозможно полностью очистить фильтр или если втулка сильно затвердела или надорвана, замените её новой.
9. Установите насос омывателя в порядке, обратном снятию.
Для снятия датчика уровня омывающей жидкости выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).

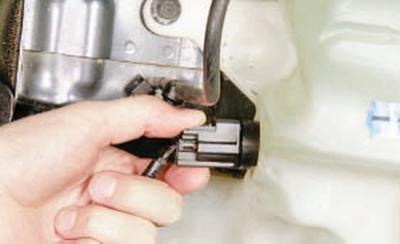

3. Сожмите фиксатор колодки жгута проводов…

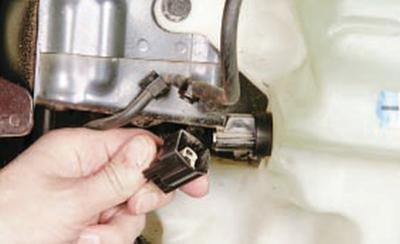

Примечание: Для наглядности показано при снятом переднем бампере.

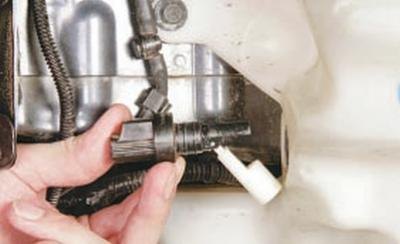

4….и отсоедините колодку от датчика уровня жидкости.
5. Извлеките датчик уровня жидкости из отверстия в бачке омывателя.
6. Установите датчик уровня омывающей жидкости в порядке, обратном снятию.
Для снятия бачка омывателя выполните следующие операции.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).

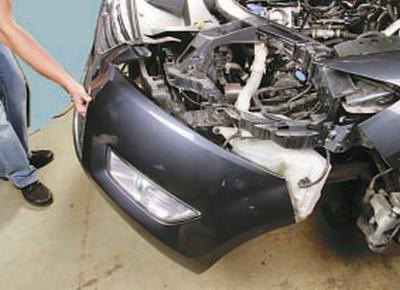

3. Снимите передний бампер (см. Снятие и установка переднего бампера).

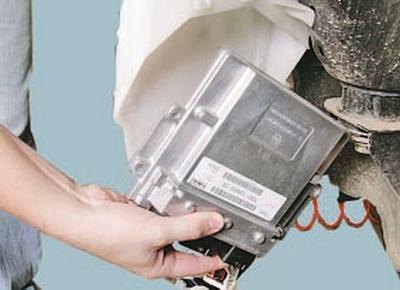

4. Снимите с бачка омывателя электронный блок системы управления двигателем (см. Замена электронного блока управления двигателем).

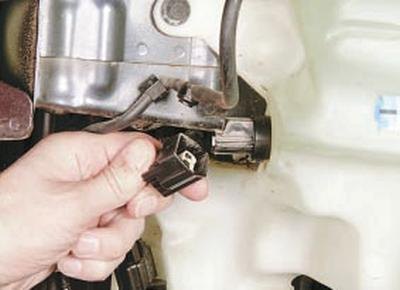

5. Отсоедините колодки жгутов проводов от датчика уровня омывающей жидкости…

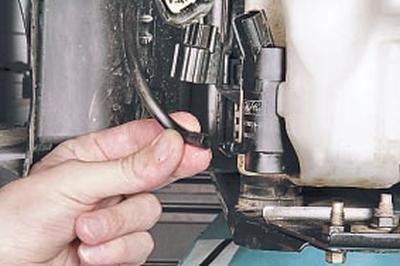

6….и насоса омывателя, сжав фиксаторы их крепления.
7. Снимите шланг со штуцера насоса.

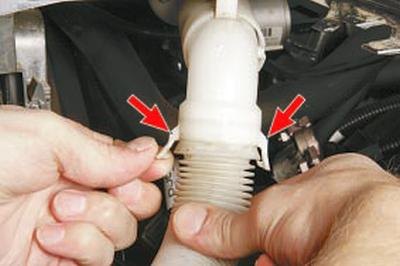

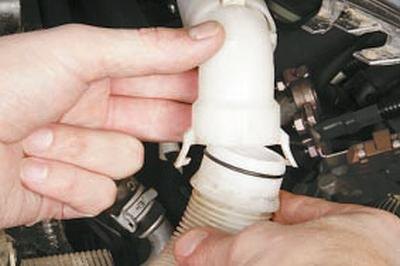

8. Разожмите два фиксатора…
(Оригинал можно просмотреть на сайте AutoInstruction.ru)
9….и разъедините наливную трубу и горловину бачка.

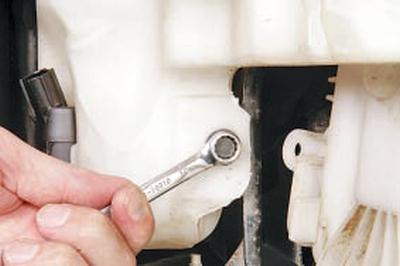

10. Выверните три болта крепления бачка омывателя…

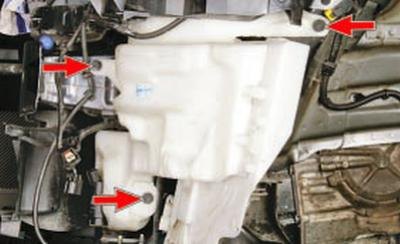

Примечание: Так расположены болты крепления бачка омывателя.

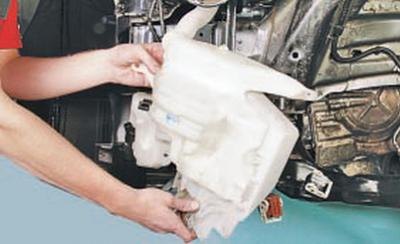

11….и снимите бачок
12. Установите бачок омывателя и все снятые детали в порядке, обратном снятию.
Для замены жиклера омывателя выполните следующее.
Вам потребуется отвёртка с плоским лезвием.

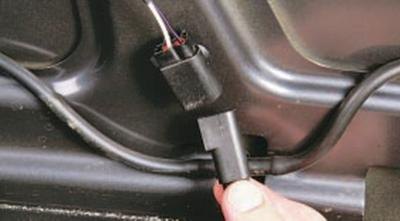

1. Откройте капот, разъедините колодку жгута проводов жиклера.

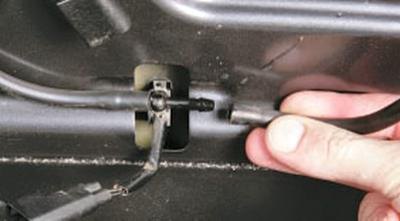

2. Отсоедините от жиклера шланги подвода жидкости.

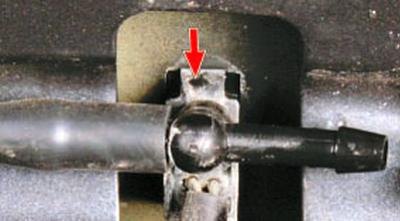

3. Отожмите отвёрткой фиксатор…
4….и снимите жиклер омывателя, потянув его жгут проводов через отверстие в капоте.
5. Установите детали в порядке, обратном снятию.
