Вам потребуется ключ TORX Т30.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите левое переднее колесо).
3. Снимите подкрылок (см. Снятие и установка брызговиков колес и подкрылков).
4. Снимите защитную крышку электронного блока управления двигателем, преодолевая сопротивление ее фиксаторов.

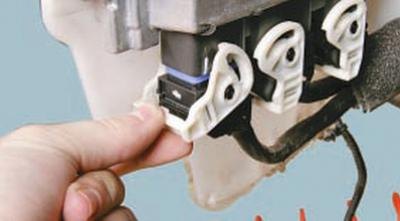

Примечание: Для наглядности работа показана при снятом переднем бампере.

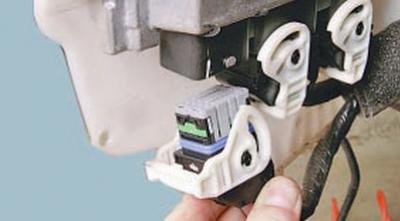

5. Поверните по часовой стрелке на 90° фиксатор серой колодки жгута проводов…

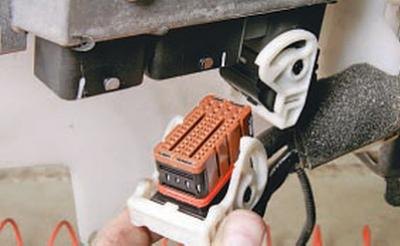

6….и отсоедините колодку от блока.
7. Аналогично отсоедините коричневую…
8….и чёрную колодки.
Полезный совет: Запомните или запишите расположение колодок жгутов проводов, чтобы установить их на прежние места.

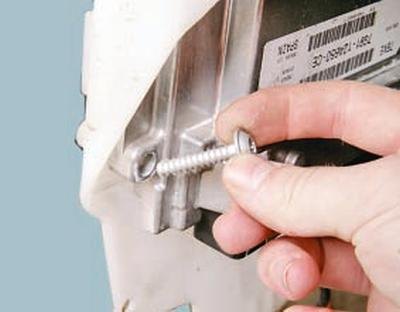

9. Ослабьте затяжку четырех болтов крепления электронного блока управления двигателем к бачку омывателя…
10….выверните болты…

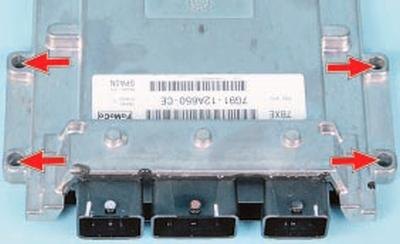

Примечание: Так расположены отверстия в блоке для крепления (для наглядности показано на снятом блоке, так как при блоке, установленном на автомобиль, все болты крепления недоступны для фотосъемки).

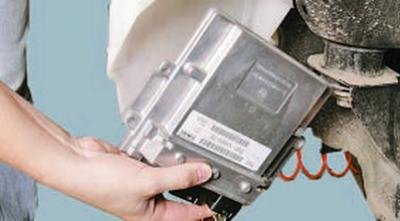

11….и снимите блок.

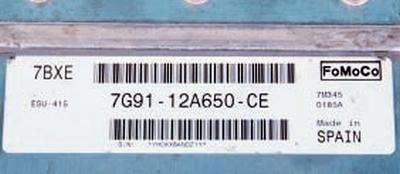

Примечание: Обратите внимание на маркировку электронного блока управления двигателем. Новый блок приобретайте с такой же маркировкой.
12. Установите детали в порядке, обратном снятию.
