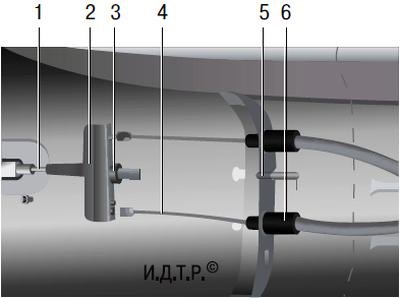

Рис. 9.7. Снятие задних тросов привода стояночного тормоза: 1 – передний трос привода стояночного тормоза; 2 – уравнитель; 3 – регулировочная гайка; 4 – задние тросы привода стояночного тормоза; 5 – кронштейн крепления оболочек задних тросов привода стояночного тормоза; 6 – упоры оболочек задних тросов привода стояночного тормоза.
Задние тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза) и механических повреждениях жил тросов или их оболочек.
Вам потребуются: ключи «на 13», «на 17», пассатижи, отвёртка с плоским лезвием.
1. Установите автомобиль на подъемник или смотровую канаву. Если работаете на смотровой канаве, вывесите заднюю часть автомобиля и установите ее на надежные опоры.
2. Снимите задние колеса.
3. Отсоедините впускную трубу дополнительного глушителя от приемной трубы (см. Снятие и установка основных и дополнительного глушителей), снимите с кронштейнов глушителя подушки его подвески и опустите глушитель вниз, оперев промежуточную трубу на поперечину задней подвески.
4. Снимите термоэкран дополнительного глушителя (см. Снятие и установка термоэкранов).
5. Полностью ослабьте натяжение тросов привода стояночного тормоза, для чего отверните регулировочную гайку 3 (рис. 9.7) до самого конца резьбового наконечника переднего троса, но не отворачивайте полностью (см. Регулировка привода стояночного тормоза).
6. Потянув тросы 4 вперед, извлеките их наконечники из прорезей уравнителя 2.

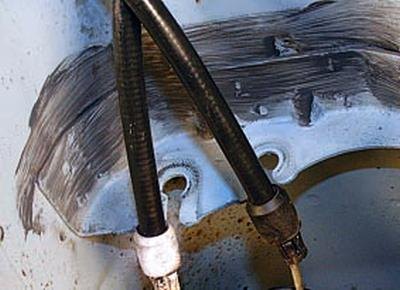

7. Сжав пассатижами фиксаторы передних упоров оболочек задних тросов…
8….извлеките упоры из кронштейна на кузове.

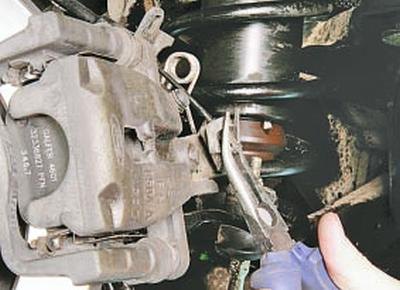

Примечание: Обратите внимание на то, что тросы установлены в кронштейн крест-накрест (правый задний трос установлен в левое отверстие кронштейна, а левый задний трос – в правое отверстие).

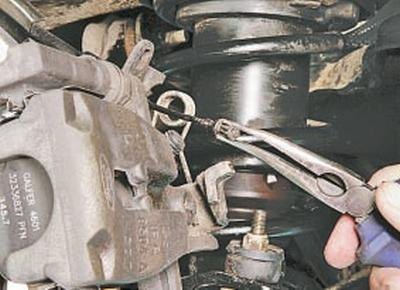

9. Захватите пассатижами с тонкими губками наконечник заднего троса привода стояночного тормоза…

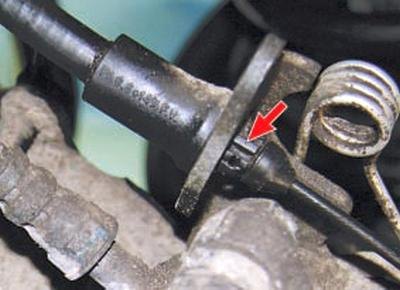

10….и выведите его из прорези разжимного рычага.
11. Извлеките наконечник оболочки троса привода стояночного тормоза из отверстия кронштейна на суппорте, сжав фиксаторы наконечника, и отсоедините трос от суппорта.

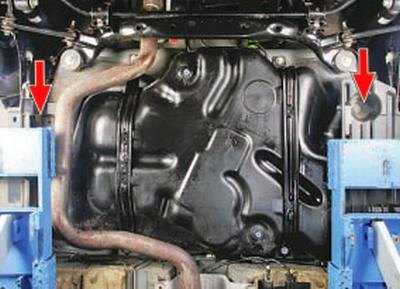

12. Снимите термоэкран промежуточной трубы (см. Снятие и установка термоэкранов).
13. Снимите защитные кожухи трубопроводов и тросов привода стояночного тормоза, вывернув болты их крепления к основанию кузова.

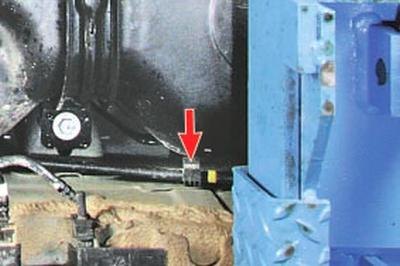

14. Извлеките держатели задних тросов из отверстий на продольных рычагах задней подвески.
15. Извлеките оболочки задних тросов привода стояночного тормоза из держателей на поперечине основания кузова и снимите тросы с автомобиля.
16. Установите задние тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
17. Отрегулируйте привод стояночного тормоза (см. Регулировка привода стояночного тормоза).
