При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

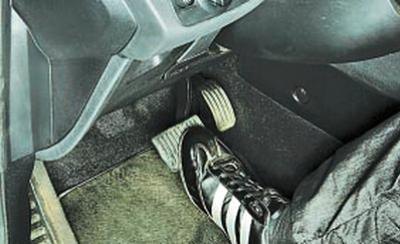

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза (с интервалом около 5 с) и, удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед.
Если этого не произошло, проверьте…

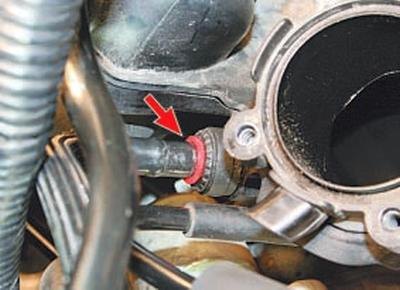

2….плотность посадки вакуумного шланга во впускной трубе (для наглядности снят дроссельный узел)…

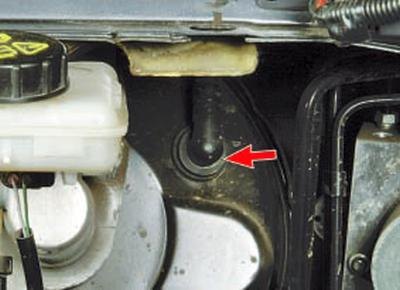

3….и в корпусе вакуумного усилителя тормозов.
Примечание: Аккумуляторная батарея и полка ее крепления с глушителем шума впуска для наглядности сняты.

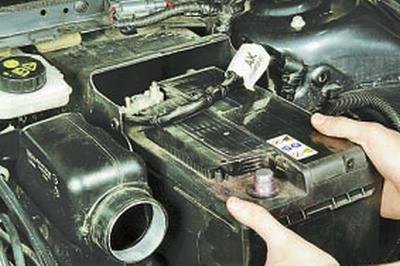

4. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи)…

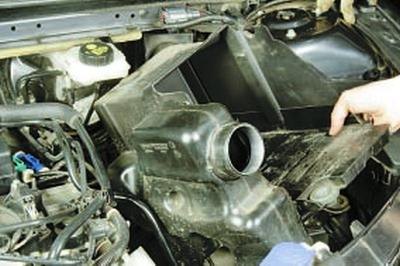

5….и полку ее крепления вместе с глушителем шума впуска (см. Снятие и установка полки крепления аккумуляторной батареи).

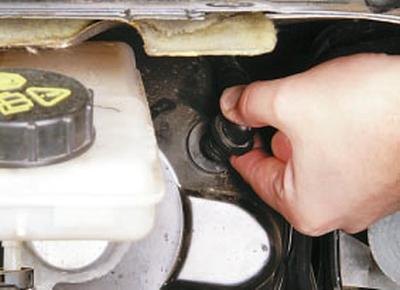

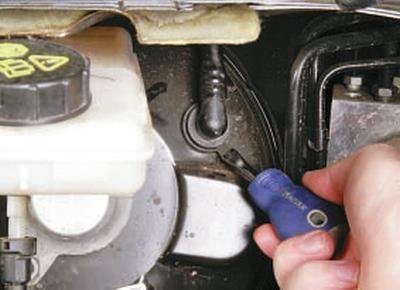

6. Для проверки работы обратного клапана подденьте отвёрткой обратный клапан вакуумного шланга…
7….и извлеките его из отверстия уплотнительной втулки вакуумного усилителя тормозов.

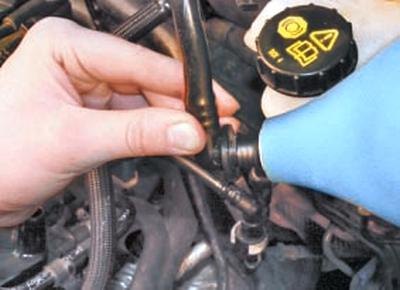

8. Плотно вставьте носик груши в обратный клапан и сожмите грушу. Воздух из нее должен выйти через клапан.

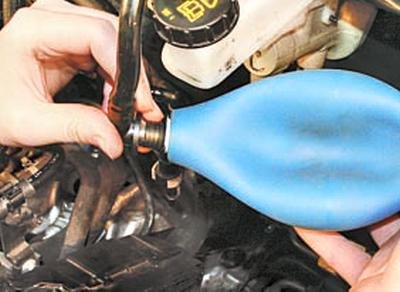

9. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. При отсутствии груши можно продуть клапан ртом.
10. Если обратный клапан пропускает воздух в обоих направлениях, замените вакуумный шланг в сборе с клапаном, для чего…

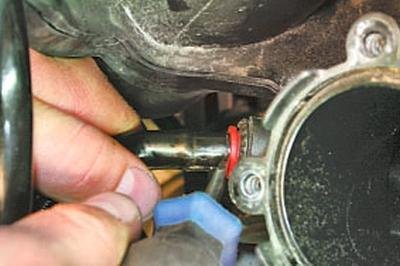

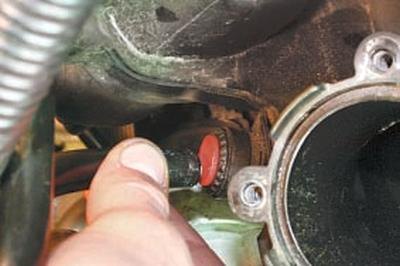

11….удерживая уплотнитель отвёрткой…
Примечание: Для наглядности дроссельный узел снят.
12….извлеките штуцер вакуумного шланга из отверстия впускной трубы…
(Исходник статьи на этом веб-сайте: Autoinstruction.ru)
13….и снимите вакуумный шланг в сборе с обратным клапаном.
14. Установите детали в порядке, обратном снятию.
