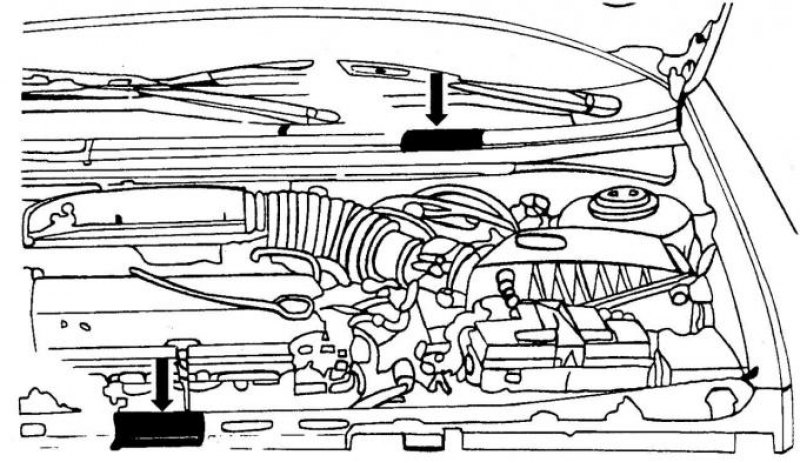

Рис. 2. Расположение заводских табличек в подкапотном пространстве
Заводскую табличку можно найти при открытом капоте в моторном отсеке ( рис. 2 ). На ней указана последовательность чисел и букв, которые обозначают модель автомобиля, допустимую грузоподъемность, двигатель, понижающее число главной передачи, номер краски, внутреннее оснащение и т. д. Код автомобиля виден и через ветровое стекло (правая стрелка). На рис. 3 показано, где выгравирован номер. Заводская табличка рядом часто снабжается сокращениями, которые сами по себе понятны, но всегда содержат буквенные кодовые обозначения. Они расшифровываются следующим образом:

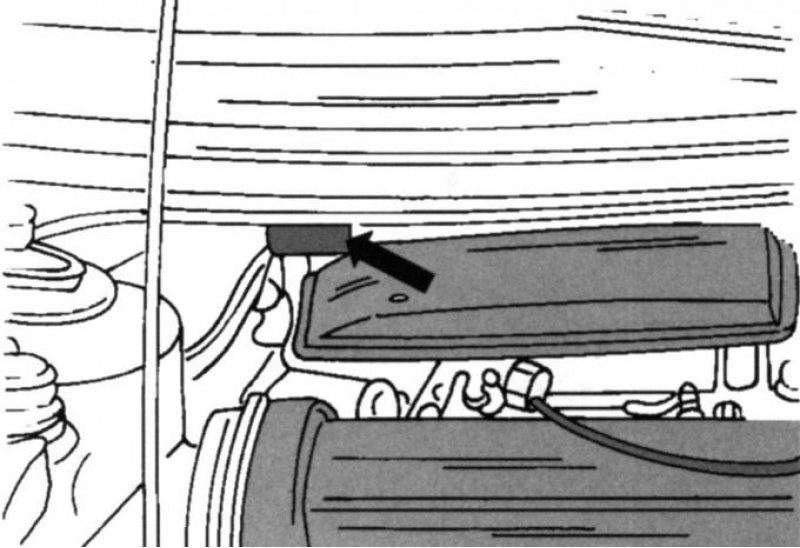

Рис. 3. Место нанесения идентификационного номера автомобиля
- первые три буквы указывают, в какой стране изготовлен автомобиль. Сделанные в Кельне автомобили обозначаются буквами «WFO». Позиции 5 и 11 указывают на исполнение модели («AF» — четырехдверный лимузин, «АА» — пятидверный лимузин, «AN» — автомобиль-универсал). Позиции 6 и 7 указывают на оснащение. Например, «D» обозначает исполнение типа «CLX»; «G» — исполнение «GLX». Буква под номером 8 обозначает происхождение продукции. Автомобили из Кельна в этой позиции обозначены буквой «G», в то время как буква под номером 9 указывает на сборочный завод («А» обозначает Кельн). Буква под номером 10, здесь через «B», обозначает, что речь идет об автомобиле Mondeo;
- буква в позиции 12 указывает на год выпуска. Год выпуска 1996 обозначается как «T», а далее в алфавитном порядке, например, 2000 г. обозначается буквой «X». Теперь уже известно, что после 2000-го года эта позиция замещается порядковыми числами, причем первой цифрой будет «1»;
- буква, следующая непосредственно за этой позицией, указывает месяц изготовления, за ней следует собственно серийный номер автомобиля (5 позиций). Он всегда должен указываться полностью, когда заказываются запасные части. На заводской табличке также выгравировано обозначение установленного на автомобиле двигателя.
До конца апреля 1998 г. приняты следующие обозначения двигателей на заводской табличке:
1,6 л «L1» или «P»
1,8 л «RK» или «J»
2,0 л «NG» или «B»
Начиная с мая 1998 г. приняты следующие обозначения двигателей на заводской табличке:
1,6 л «LIN»
1,8 л «RKF» или «RKH»
2,0 л «NGB» или «NGC»

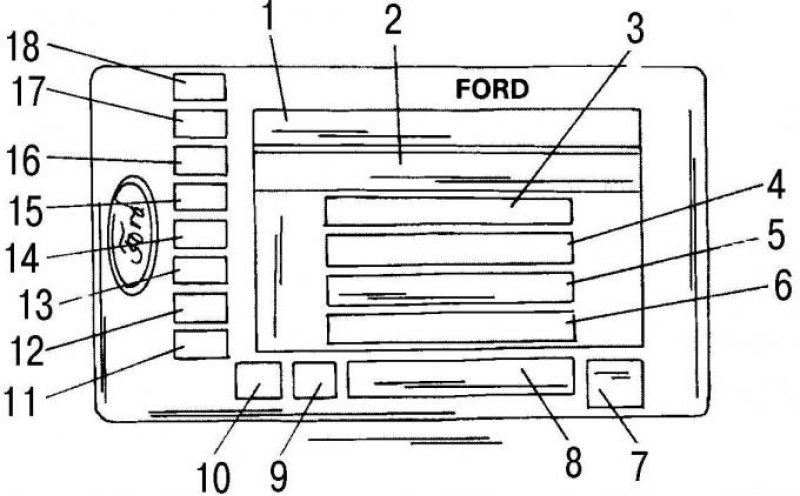

Рис. 4. Заводская идентификационная табличка: 1 — номер разрешения на эксплуатацию; 2 — номер определения типа автомобиля; 3 — допустимая масса автомобиля; 4 — допустимая полная масса (например, с жилым автоприцепом); 5 — допустимая нагрузка на передний мост; 6 — допустимая нагрузка на задний мост; 7 — только для дизельных автомобилей; 8 — версия (только определенные области); 9 — не используется для Mondeo; 10 — тип исполнения кузова (A, B или C); 11 — регулировка отработавших газов; 12 — эмаль кузова; 13 — оснащение салона; 14 — передаточное число главной передачи; 15 — исполнение коробки передач (буквы/номера типа коробки передач); 16 — установленный двигатель; 17 — установленное рулевое управление (левостороннее — 1); 18 — не используется для Mondeo
На 2,5-литровом двигателе номер является неизменным для всех годов выпуска, здесь гравируется обозначение «SE» или «H». Далее в заводской табличке приведена информация по различным параметрам массы автомобиля и мостов, рулевого управления, коробке передач, главной передаче, оснащению салона и т. д. На рис. 4 показано, как выглядит заводская табличка.

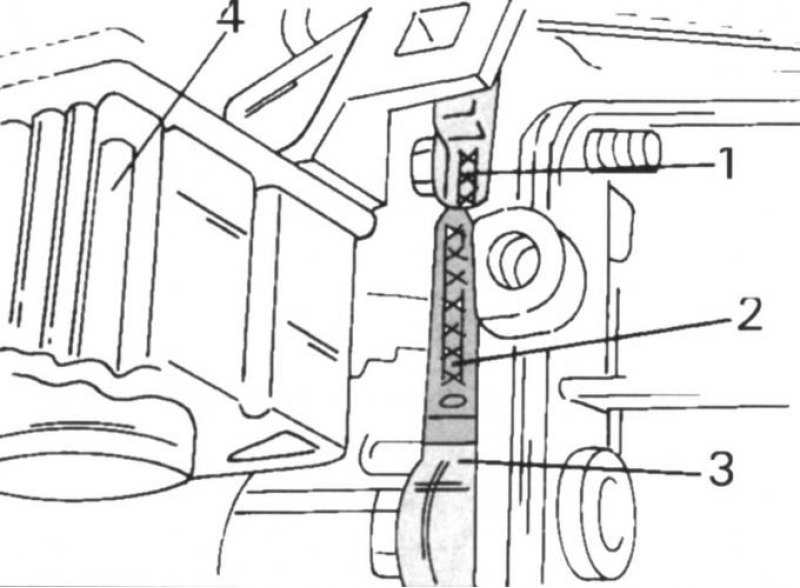

Рис. 5. Расположение номера двигателя на бензиновых двигателях: 1 — тип двигателя; 2 — серийный номер двигателя; 3 — соединительный фланец двигателя; 4 — воздушный фильтр
Следующая важная информация — это номер двигателя, который начинается с отличительных литер установленного двигателя (см. приложение). Номер на всех двигателях 16V приведен в месте, указанном на рис. 5 . На блоке цилиндров выгравированы три характерные литеры, а не обе указанные выше буквы заводской таблички. Cерийный номер установленного двигателя следует за этими буквами.
Наклейка на верхней крышке зубчатого приводного ремня содержит информацию об объеме цилиндров. На 2,5-литровом двигателе важные детали номера двигателя можно найти в местах, указанных на рис. 5 : номер (2) выбит, а номер (1) в позиции выгравирован.
При заказе запасных частей и в других случаях надо указывать номер шасси или номер двигателя.
