Дизельный двигатель
Для слива воды необходим соответствующий сосуд.
Внимание! Вытекающее дизельное топливо должно быть сразу же удалено с резиновых деталей (например, шлангов охлаждающей жидкости), иначе резиновые детали разрушаются с течением времени.
Обезвоживание

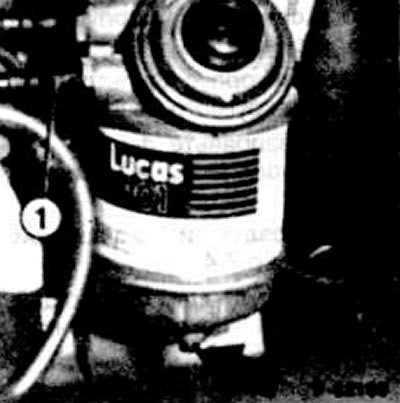

Подставьте под сливное отверстие -стрелка- подходящий сосуд для стекающей жидкости.
Отвинтите винтовую пробку сливного отверстия воды и дайте возможность вытечь 100 см3 жидкости. В конце должно вытекать только чистое дизельное топливо.
Если после отвинчивания пробки сливного отверстия не вытекает жидкость, дополнительно отсоедините от топливного бака топливопровод -1-. Для отсоединения сожмите вместе фиксирующие выступы зажима. Вытекающее дизельное топливо вытрите тряпкой.
Замените винтовую пробку сливного отверстия.
Наденьте топливопровод, если он снимался.
Удалите воздух из топливной системы, см. п. 7.4.
Удалите сосуд со слившейся жидкостью.
Проверьте герметичность топливного устройства при запущенном двигателе.
Замена фильтра
Полностью спустите жидкость из фильтра, как при обезвоживании.

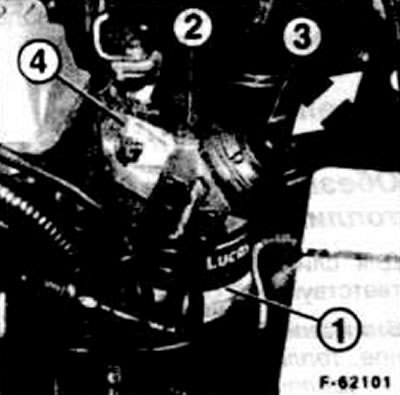

Придерживая вкладыш фильтра -1-, выкрутите винт крепления -2-. 3 = ручной насос.
Снимите вкладыш фильтра.
Снимите уплотнительные кольца круглого сечения на корпусе -4- сверху и снизу.
Вставьте в корпус фильтра новые кольца круглого сечения.
До краев заправьте фильтр дизельным топливом и привинтите.
Удалите воздух из топливной системы, см. п. 7.4.
Удалите сосуд для стекающей жидкости и покрытие внизу фильтра.
После пробной поездки проверьте герметичность топливной системы.
Бензиновый двигатель
При снятии топливного фильтра может вылиться большое количество горючего, для него необходим устойчивый к горючему сосуд.
Снятие
Внимание! Не разводите открытый огонь, опасность пожара!
Отсоедините провод массы (-) от аккумуляторной батареи.
Внимание! В результате стираются данные в электронных запоминающих устройствах, например, в устройстве запоминания неисправностей двигателя или код радиоприемника. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.
Поднимите автомобиль сзади.
Подставьте под топливный фильтр соответствующий сосуд. Фильтр находится вблизи топливного бака.

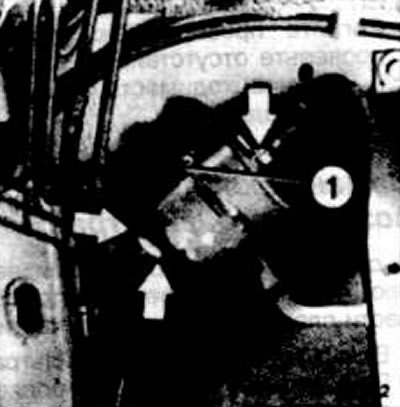

Положите вокруг топливопроводов тряпку. Отсоедините оба топливопровода от фильтра, сжав вместе выступы быстроразъемного соединения -стрелки-.
Отсоедините прижимную скобу -1- топливного фильтра и выньте фильтр.
Установка
Вставьте топливный фильтр после демонтажа. Направление протекания топлива обозначено стрелкой. Закрутите прижимную скобу.
Наденьте подводящий и отводящий топливопроводы.
Подсоедините провод "массы" батареи. Установите на часах текущее время и задайте противоугонный код для радио.
Опустите автомобиль на землю.
После пробного запуска двигателя проверьте герметичность элементов подсоединения топливопроводов.
