Общие сведения по ремонту двигателя (Ford Mondeo Mk1)

Оглавление: Бензиновые двигатели ↓ Дизельные двигатели ↓

Автомобиль Ford Mondeo оснащен четырехцилиндровым однорядным двигателем с жидкостным охлаждением, который расположен спереди поперек направления движения. Двигатель можно снять только с помощью крана и только вниз.

В блоке цилиндров, выполненном из серого чугуна, расположены цилиндры. В случае сильного износа цилиндров или образования канавок на стенках, их можно подвергать хонингованию в специализированной мастерской. В цилиндры после хонингования поршни необходимо устанавливать с натягом. В нижней части блока цилиндров расположен коленчатый вал. в качестве точек опоры ему служат подшипники. Шатуны, соединенные с поршнями, сообщаются через подшипники качения с коленчатым валом В самом низу блока цилиндров расположен масляный поддон, где находится масло, необходимое для смазки и охлаждения двигателя. Сверху на блоке цилиндров размещается головка блока цилиндров

В зависимости от модели используется либо бензиновый DOHC-двигатель, либо дизельный ОНС-двигатель.

Бензиновые двигатели

DOHC-двигатели (Double Overhead Camshaft = два расположенных сверху распредвала) используют два распредвала, расположенные в головке блока цилиндров. Один распредвал управляет выпускными клапанами, другой - впускными. Оба распредвала приводятся в действие коленчатым валом через зубчатый ремень. Распредвалы приводят в действие клапаны, воздействуя на них через гидравлические тарельчатые толкатели (компенсаторы зазора клапанов), при наличии которых нет необходимости в регулировке зазоров клапанов.

Головка блока цилиндров выполнена из легких металлов (алюминий), при ее создании использовался принцип горизонтальных потоков. Это означает, что свежая топливо-воздушная смесь поступает с одной стороны головки блока цилиндров, в то время как отработанные газы выбрасываются с противоположной ее стороны Горизонтальные потоки обеспечивают быстрый газообмен.

В блоке цилиндров расположен насос охлаждающей жидкости, который, как и распредвалы, приводится в действие с помощью зубчатого ремня. Шестеренчатый масляный насос приводится в действие непосредственно коленчатым валом через поводковую цапфу. Для подготовки годной к воспламенению топливо-воздушной смеси используется многоточечная система впрыска. Зажигание осуществляет система зажигания без распределителя, т.е. традиционный распределитель зажигания заменен электронными элементами. Вспомогательные агрегаты, как генератор, сервонасос, компрессор кондиционера приводятся в действие клиновым ремнем, не требующим техухода.

Дизельные двигатели

Термин ОНС (Overhead Camshaft) указывает на то, что распредвал расположен сверху в головке блока цилиндров. Головка блока цилиндров и блок цилиндров выполнены из серого чугуна. Коленчатый вал через зубчатый ремень приводит в действие распредвал и насос охлаждающей жидкости. Перпендикулярно расположенные клапаны приводятся в действие распредвалом прямо через тарельчатые толкатели. Зазоры клапанов необходимо проверять регулярно в рамках каждого техобслуживания, для регулировки зазоров используются регулировочные шайбы соответствующей толщины.

Второй зубчатый ремень приводит в действие распределительный насос форсунок, который формирует давление, необходимое для впрыска дизельного топлива.

Вспомогательные агрегаты, как генератор, сервонасос и компрессор кондиционера, приводятся в действие отдельным клиновым ремнем.

Внимание! Электрический охлаждающий вентилятор может включиться самостоятельно при выключенном двигателе и включенном зажигании. За счет тепла, скопившегося в моторном отсеке, это может происходить многократно. Поэтому при горячем двигателе всегда следует учитывать возможность неожиданного включения вентилятора. Поэтому выполняя работы в моторном отсеке, по возможности, следует всегда выключать зажигание.

Номер двигателя выбит на блоке цилиндров; в бензиновых двигателях номер расположен на высоте стартера, дополнительно он стоит на головке блока цилиндров вблизи от коробки передач в дизельных двигателях номер стоит слева над топливным насосом высокого давления.

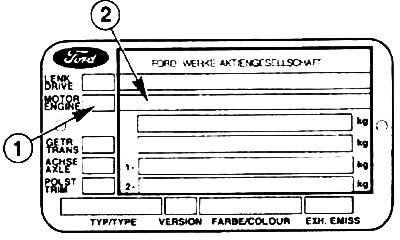

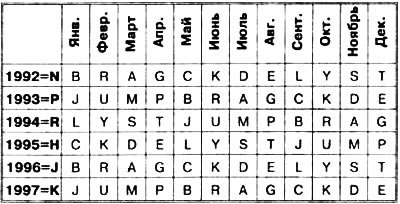

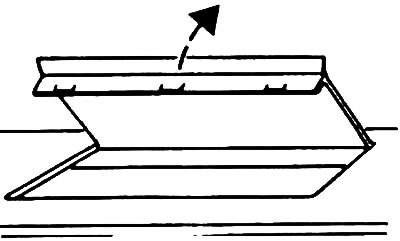

Код двигателя -1- указан на фирменной табличке, расположенной спереди в моторном отсеке. Год и месяц выпуска модели закодированы в номере шасси -2-.

Разряд 1: звездочка (*)

Разряды 2, 3 и 4: международные филиалы фирмы-изготовителя

SFA - Ford Motor Company Ltd. Великобритания
WFO - Ford Werke AG, Германия (европейские модели)
WFO - Ford Werke AG, Германия (США-модели)
UN1 - Henry Ford & Son Ltd - Ирландия
XLC - N.V.Nederland Ford - Нидерланды
VS6 - Ford Espana S.A. - Испания
TW2 - Ford Lusitana S.A.R.L. - Португалия
9BF - Ford - Бразилия

Цифры 5-11: варианты модели

BF - Лимузин четырехдверный
ВА - Лимузин пятидверный
BN - Комби (Турнир) четырехдверный

Разряды 6 и 7: XX (места заполнения)

Разряд 8: Фирма-изготовитель

В - Ford Англия - собственная продукция
G - Ford Германия - собственная продукция
С - Ford Англия - сборка другими филиалами концерна
Е - Ford Германия - сборка другими филиалами концерна W - Ford Испания - собственное производство
L - Ford Бразилия - собственное производство

Разряд 9: Сборочный завод
